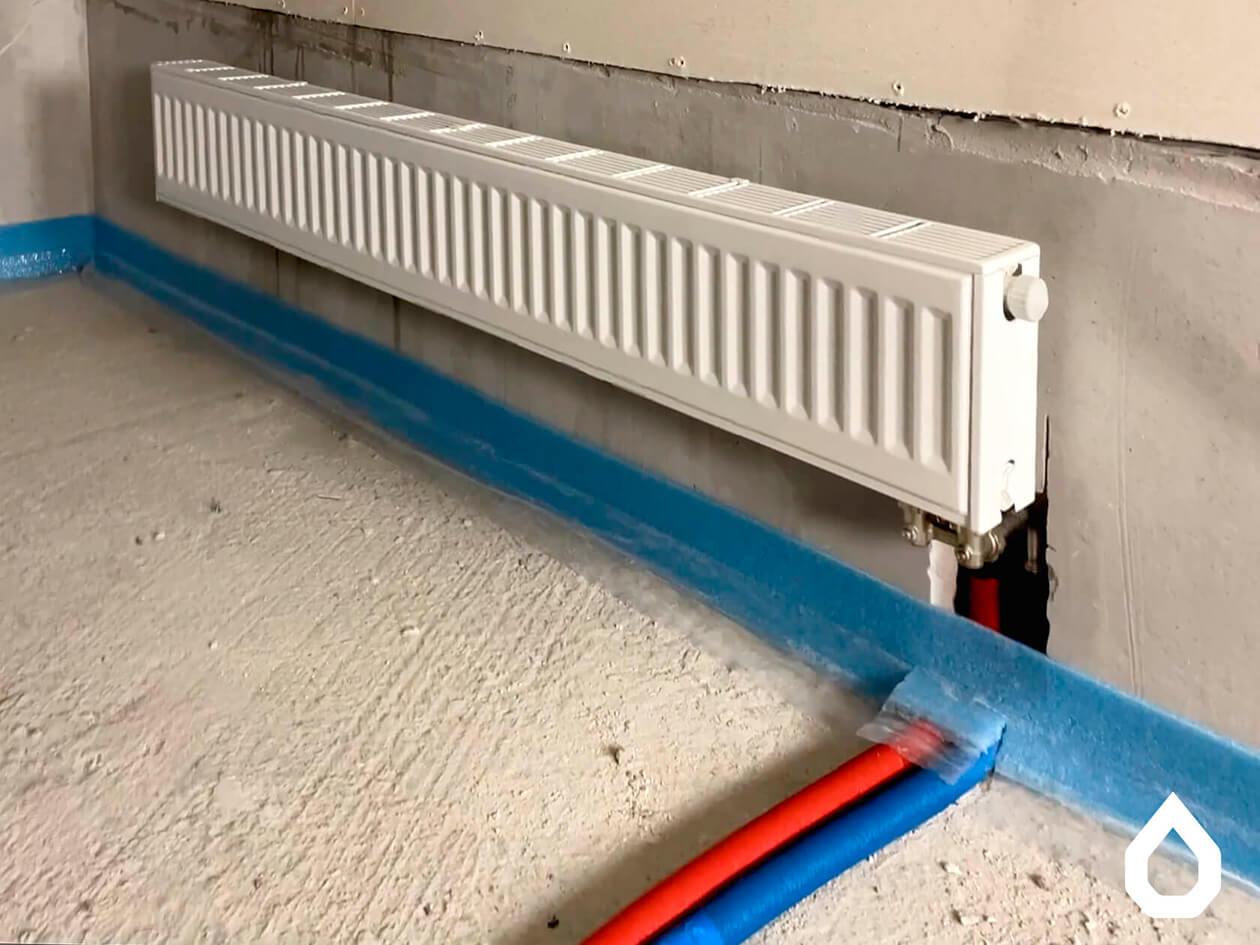

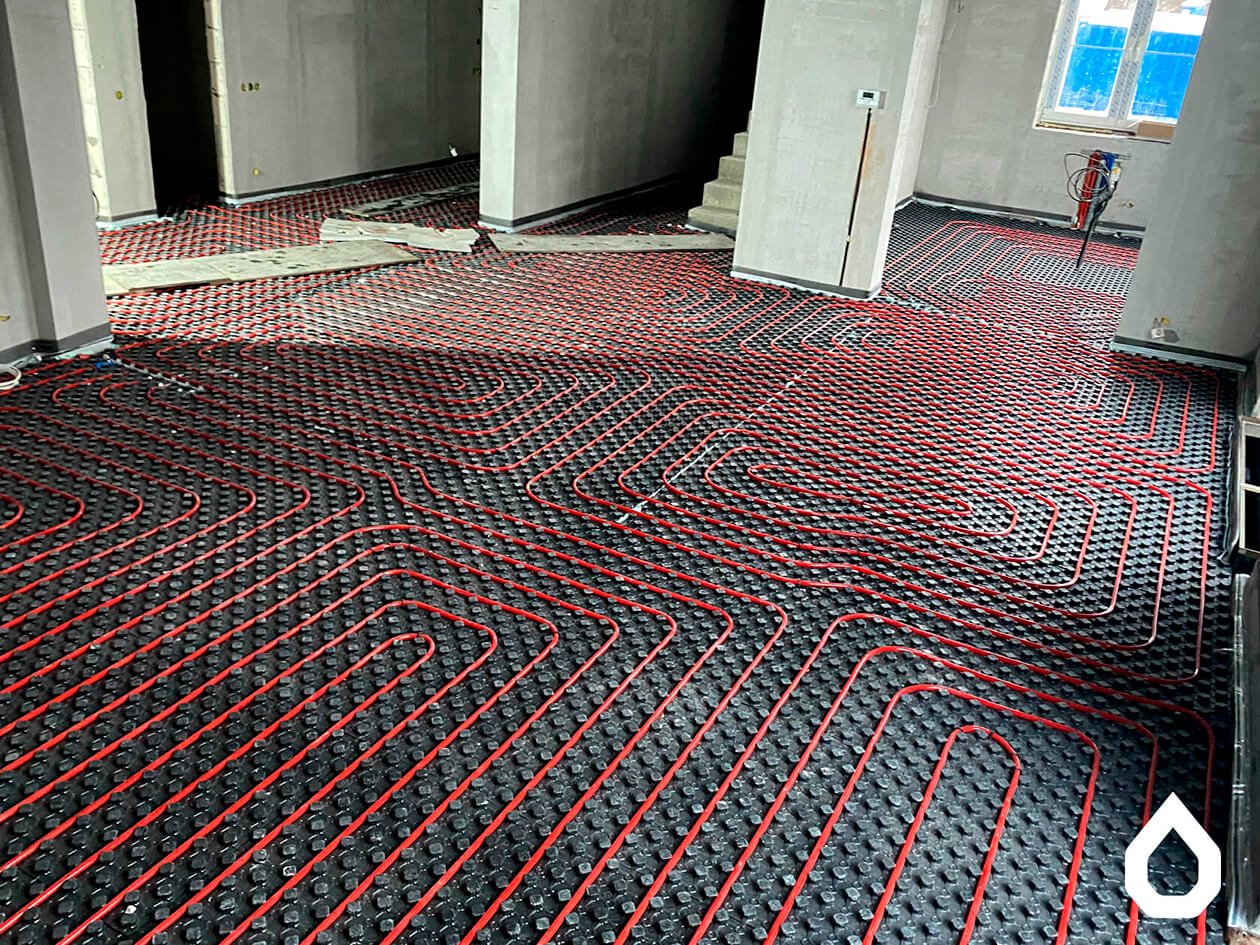

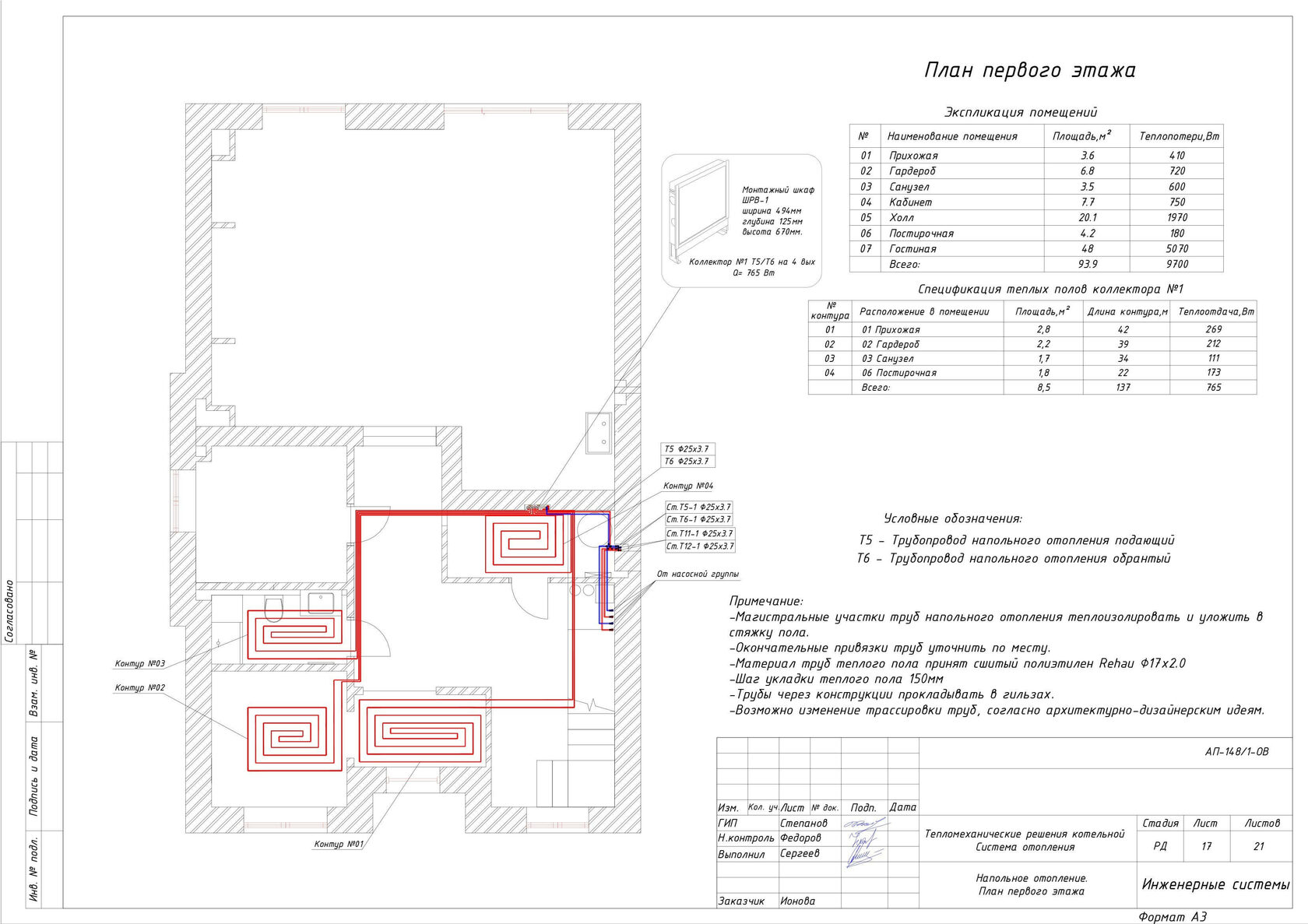

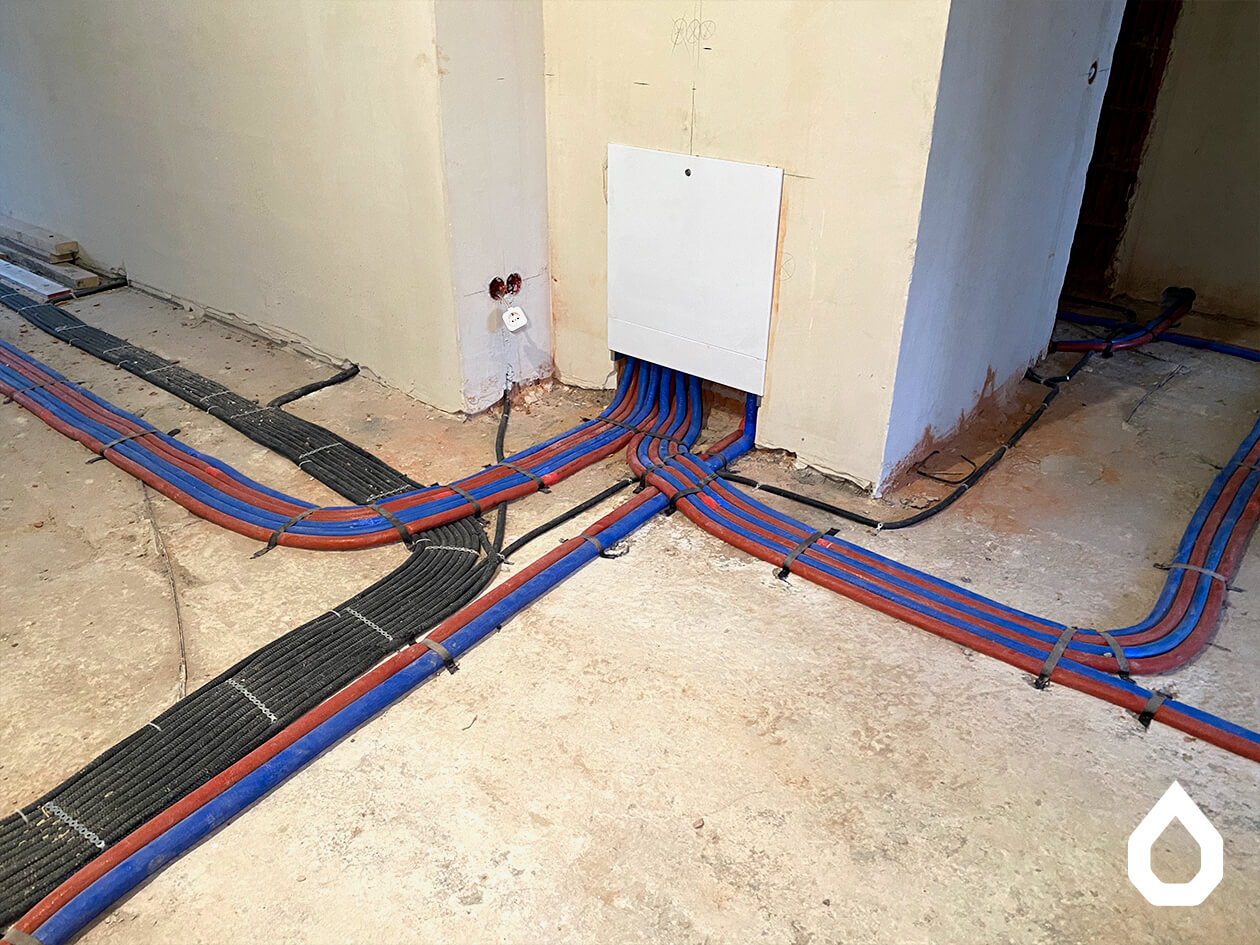

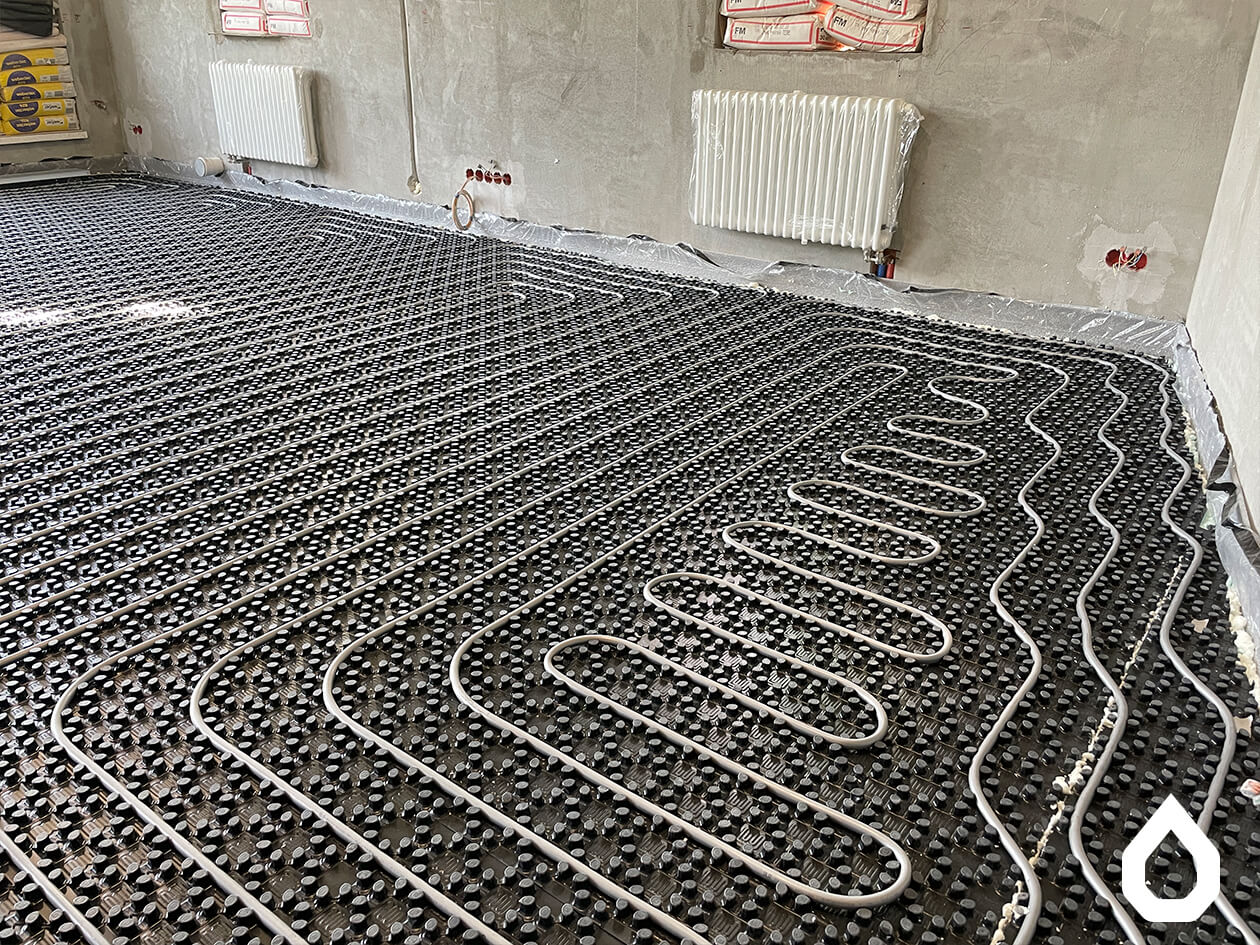

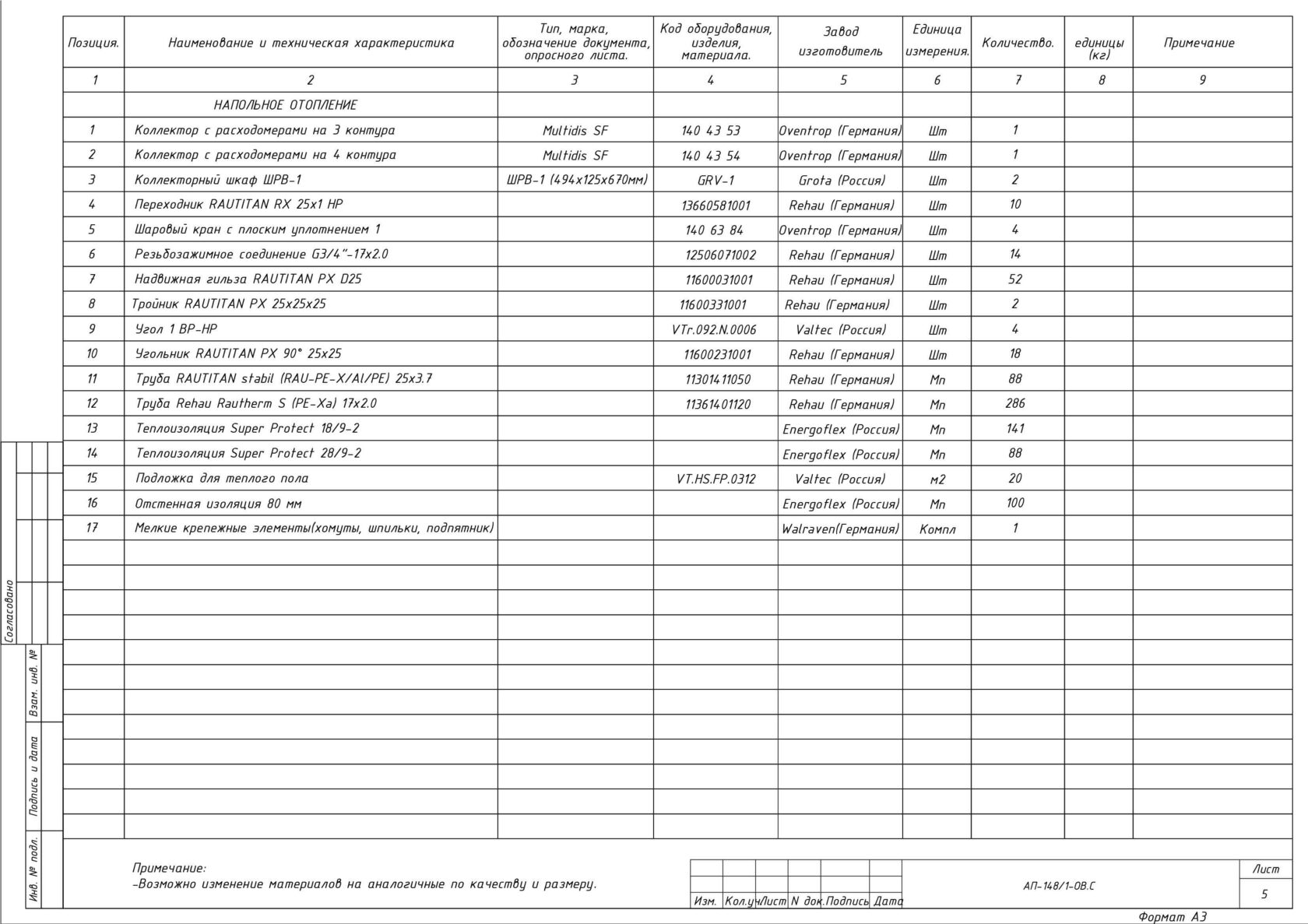

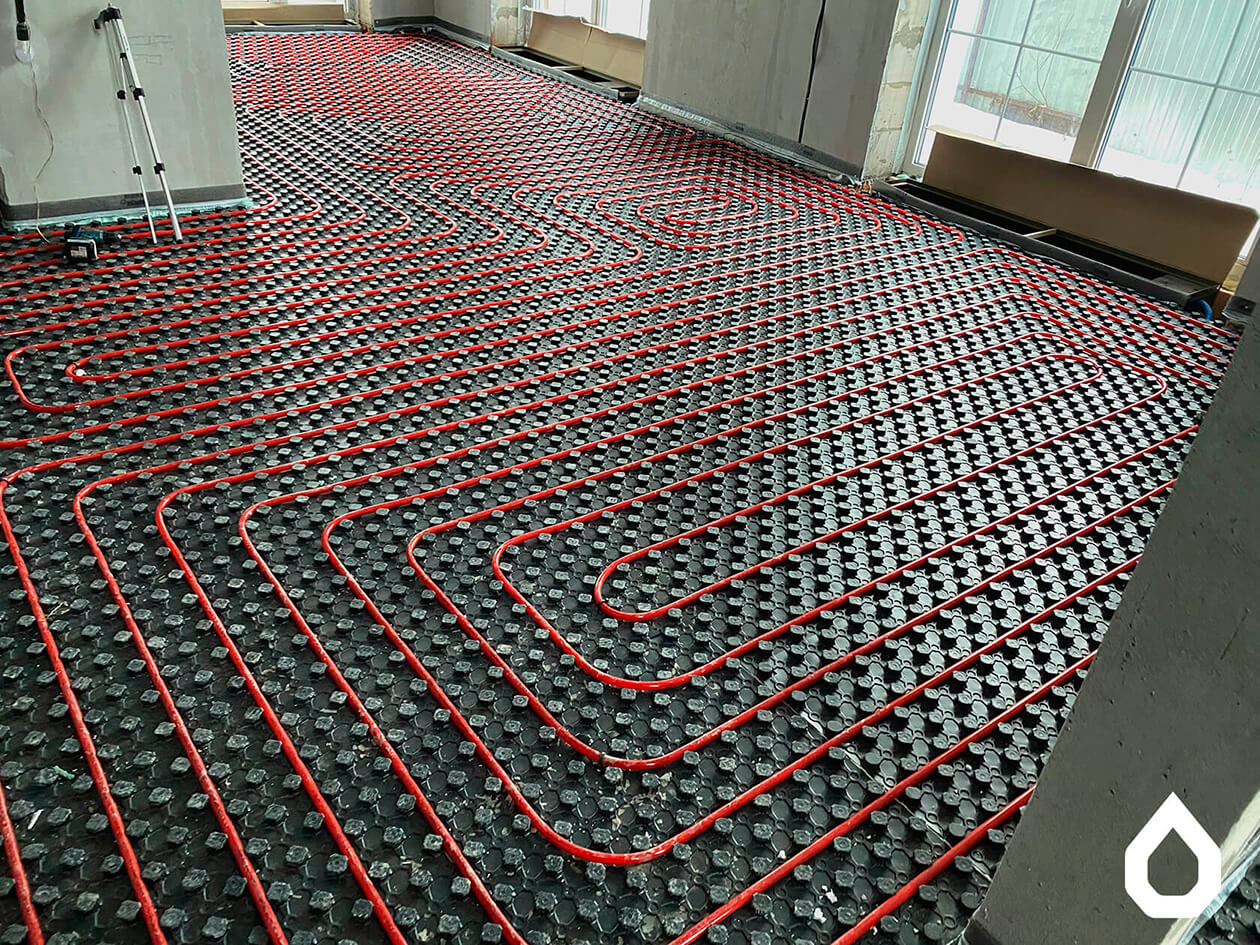

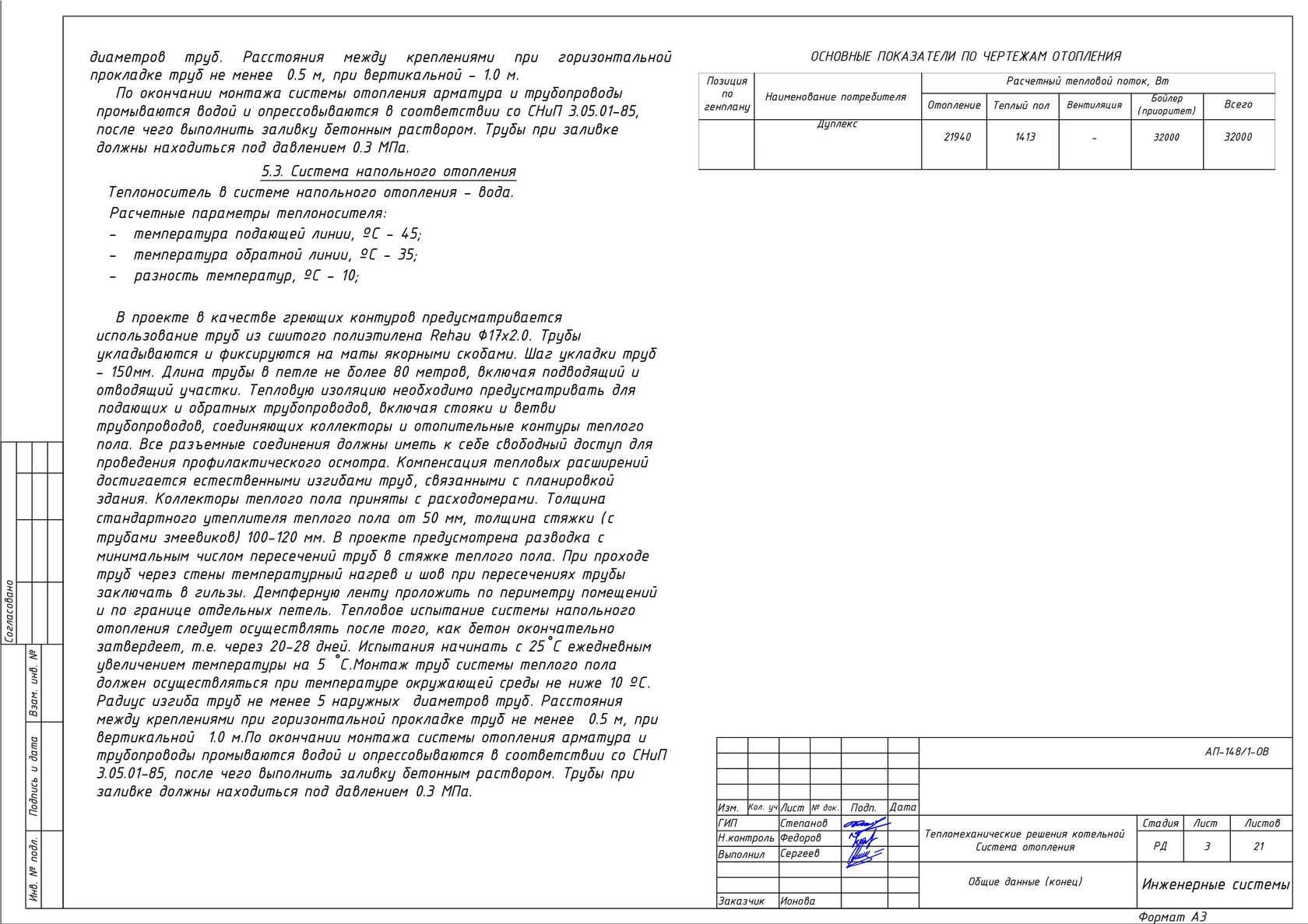

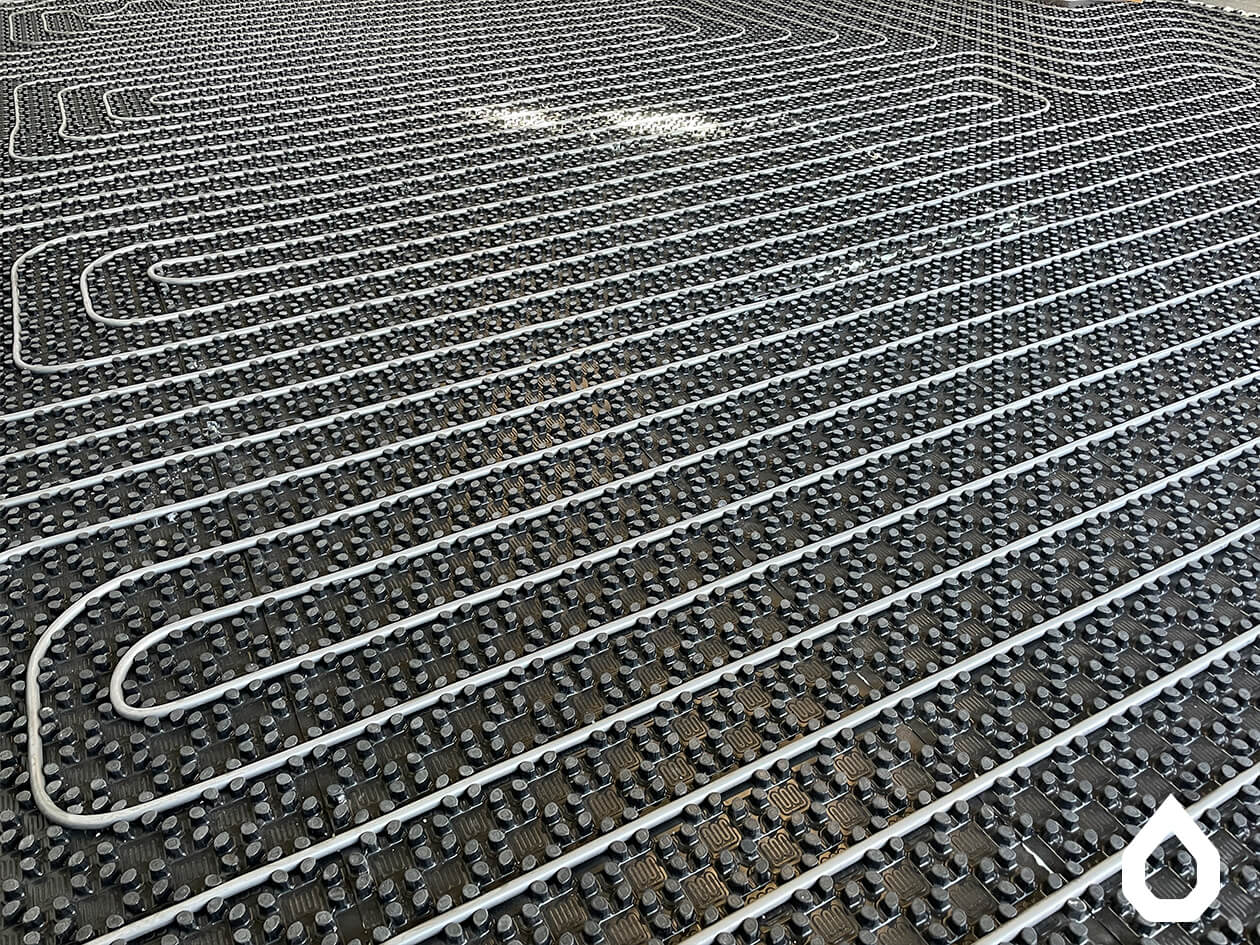

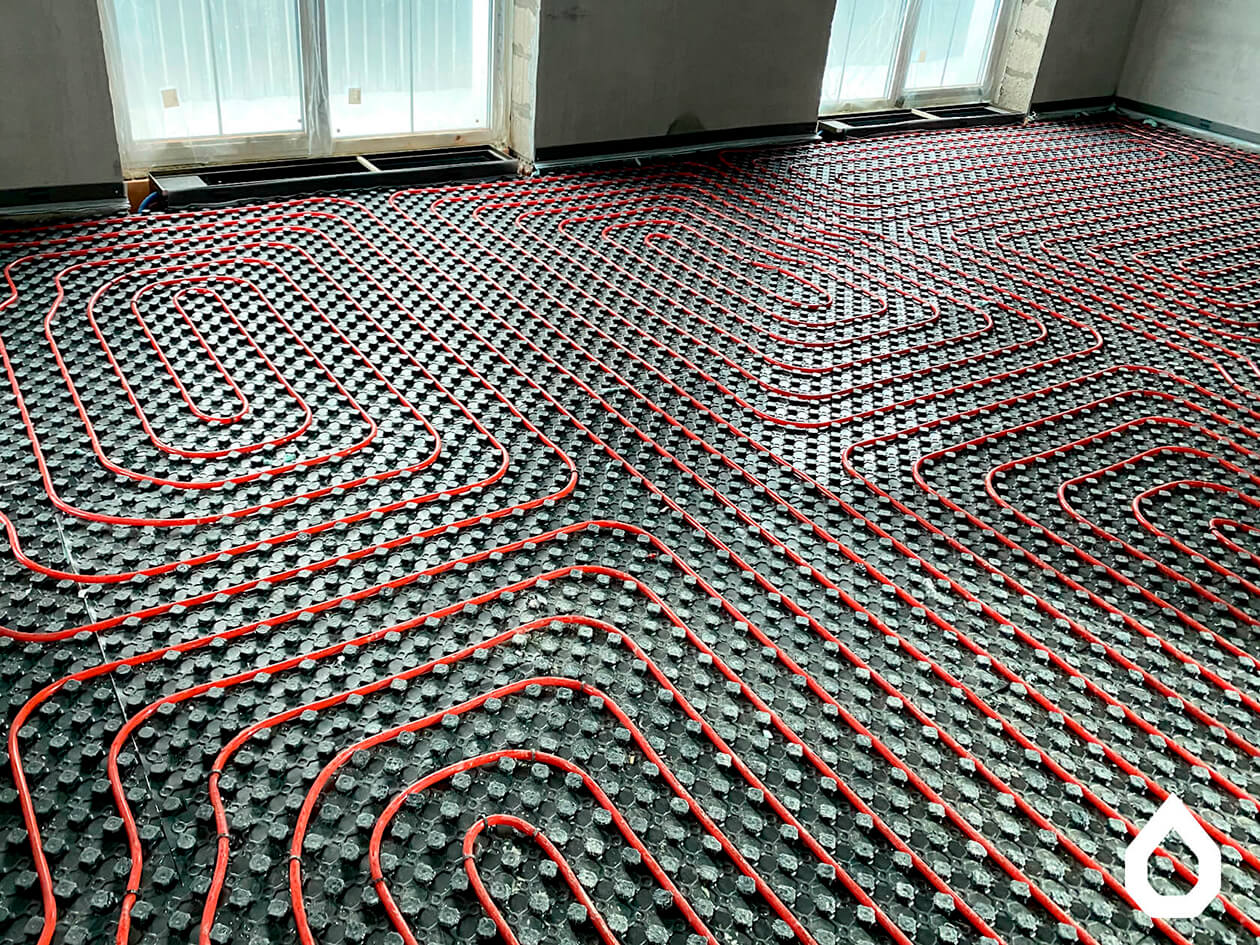

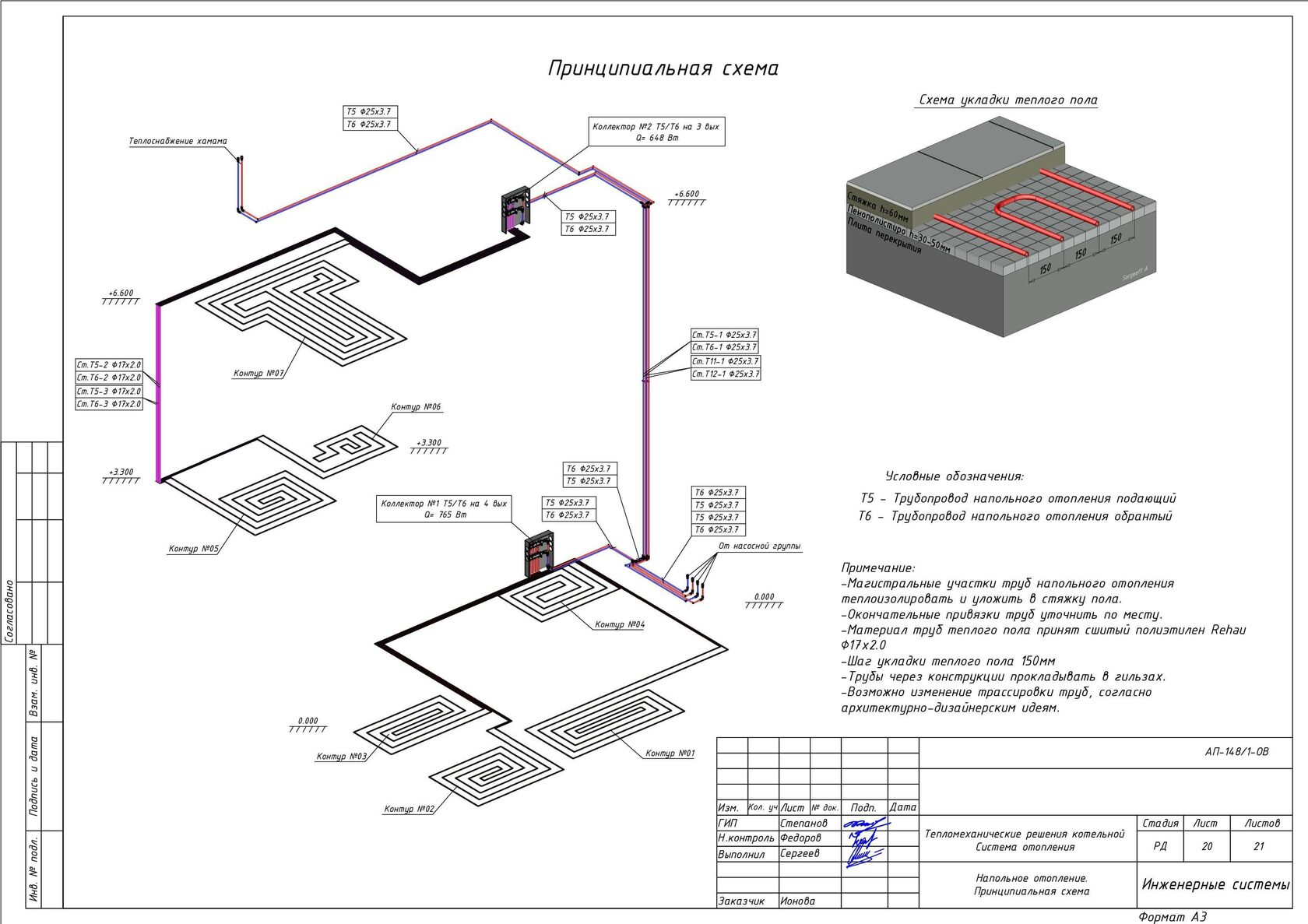

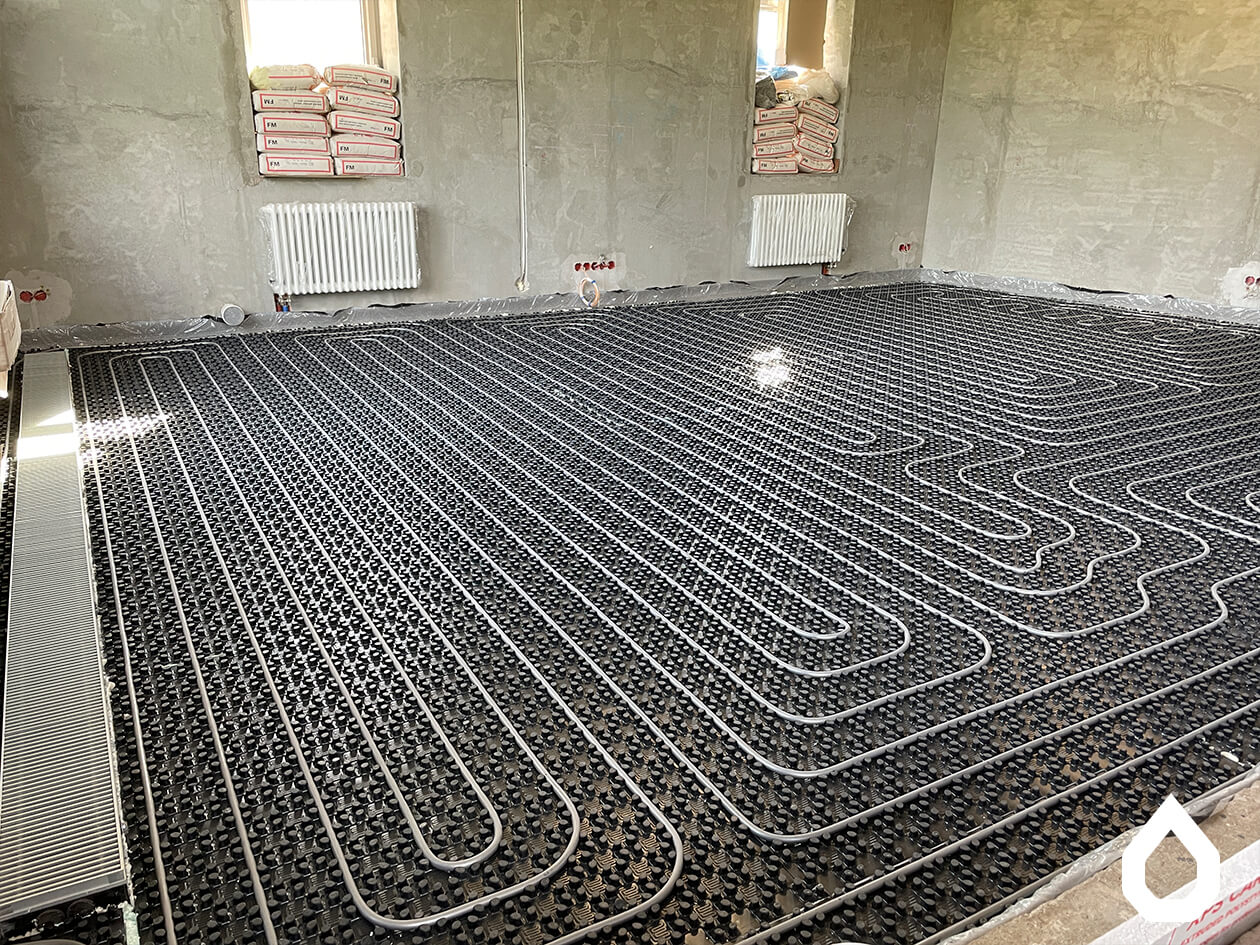

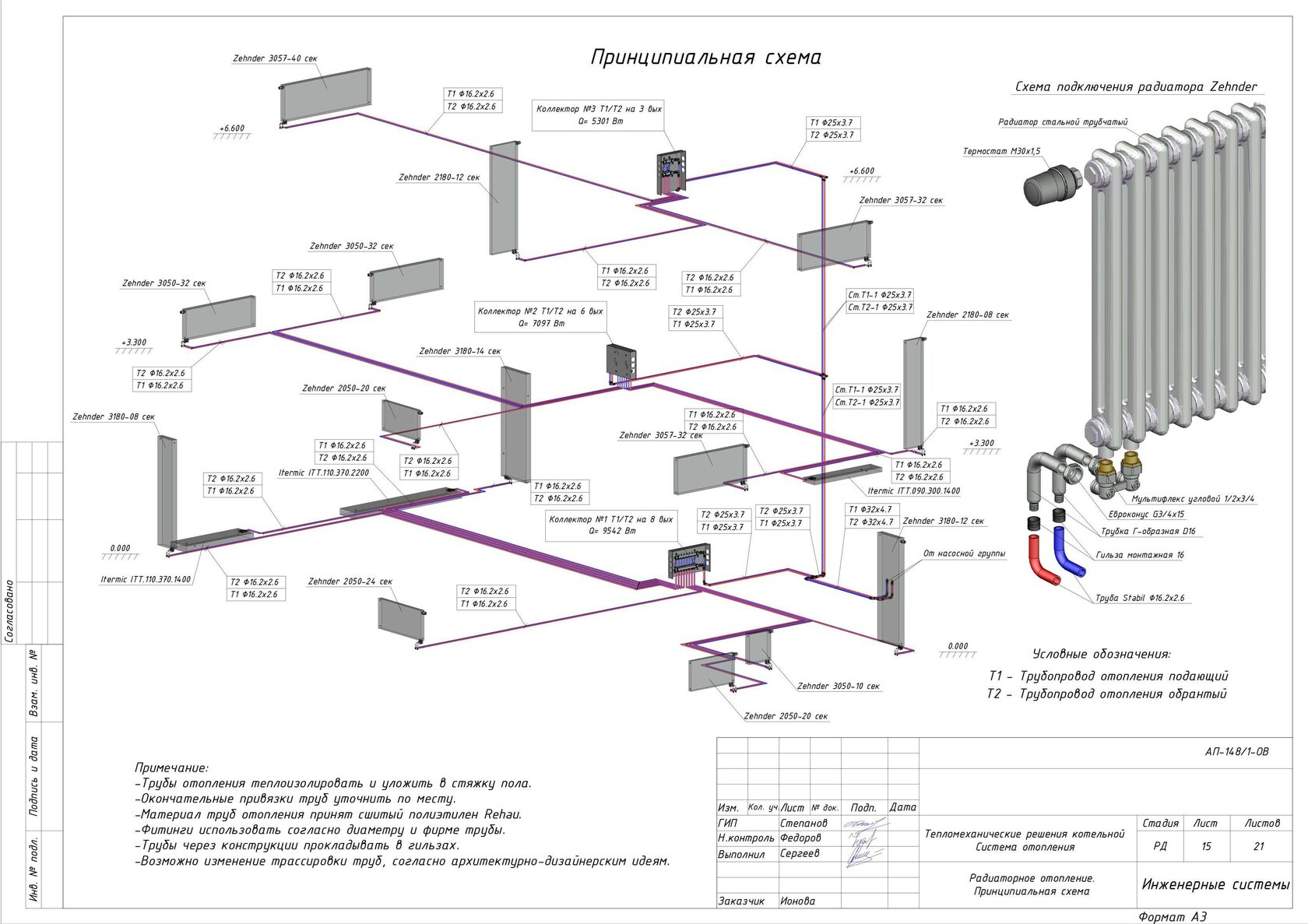

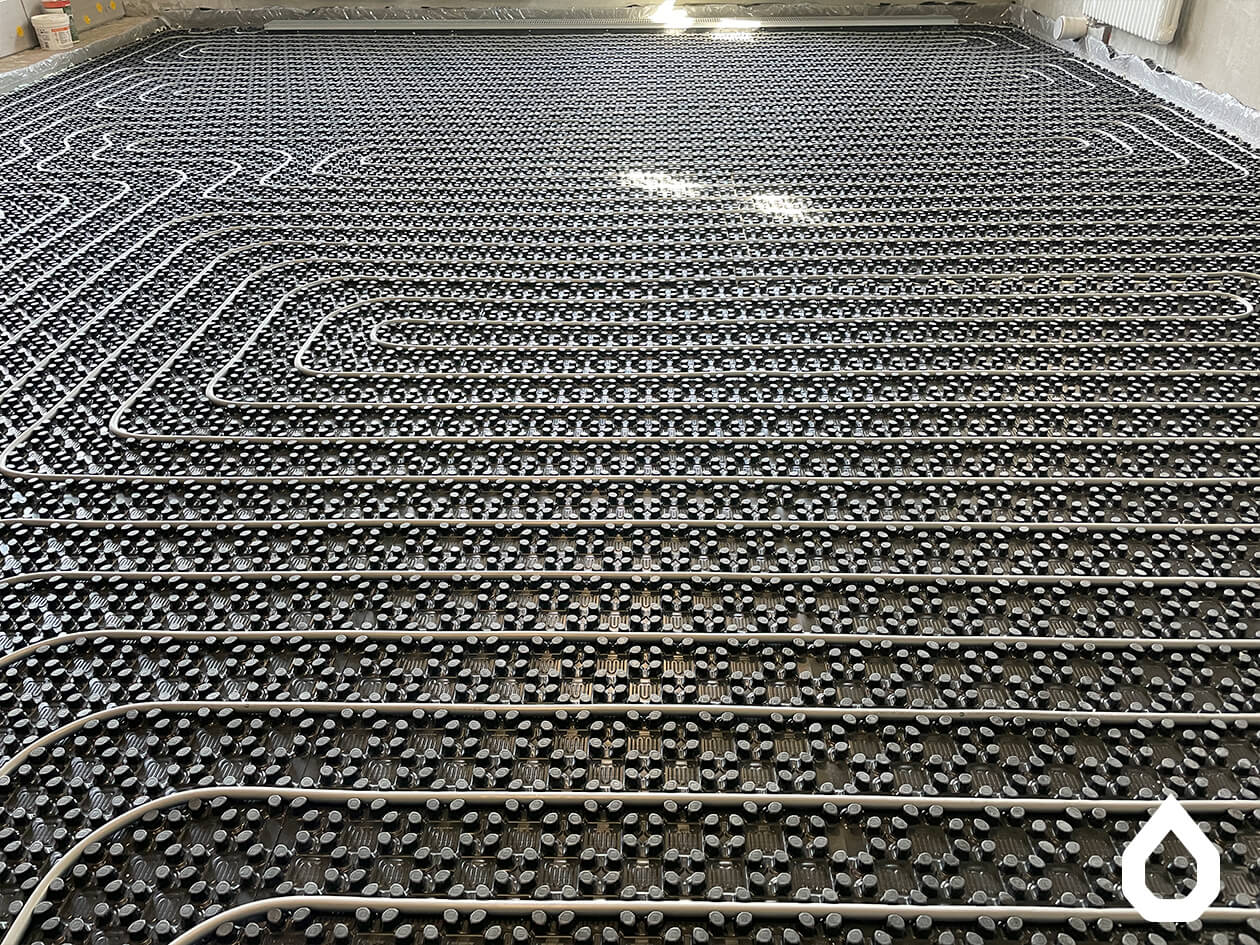

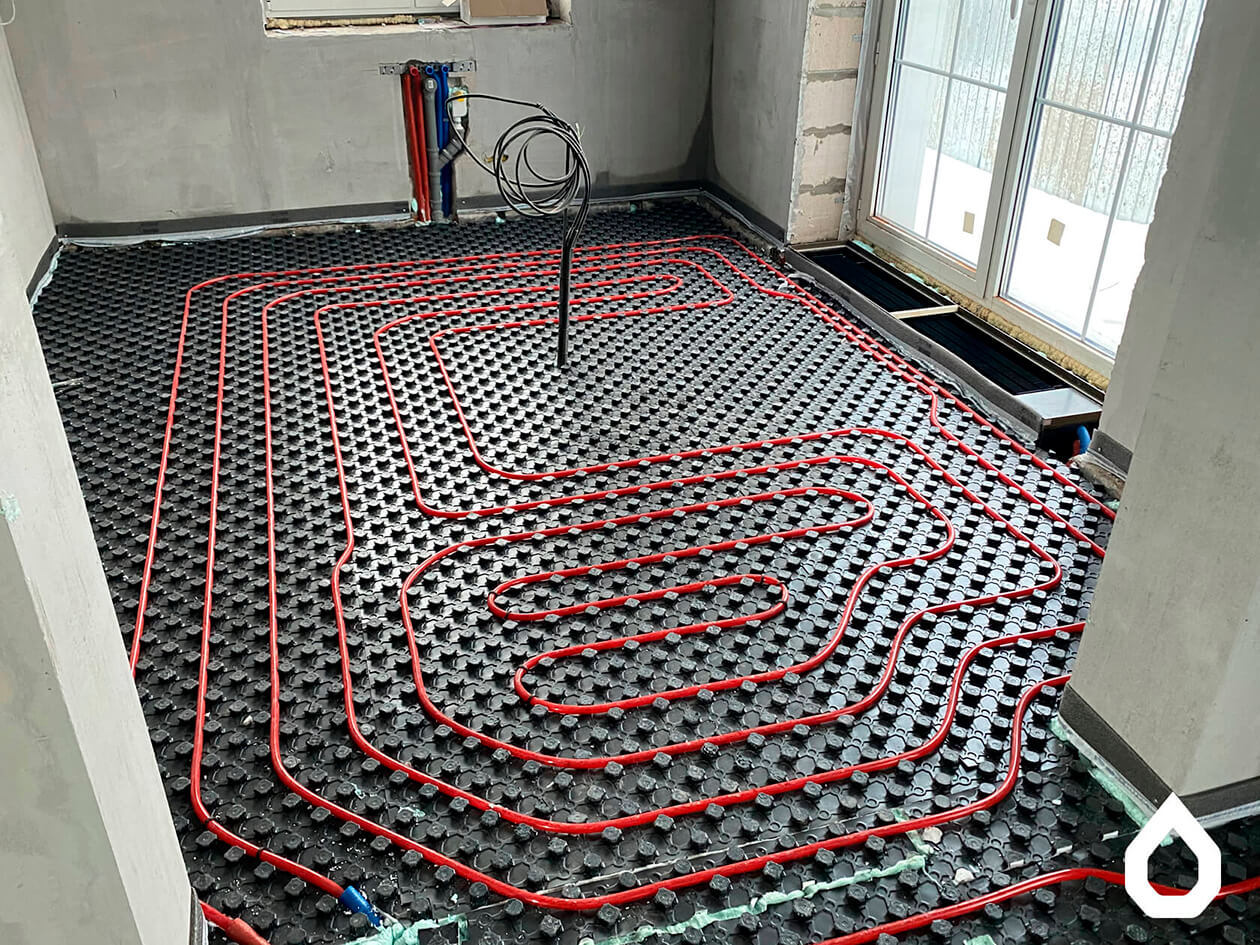

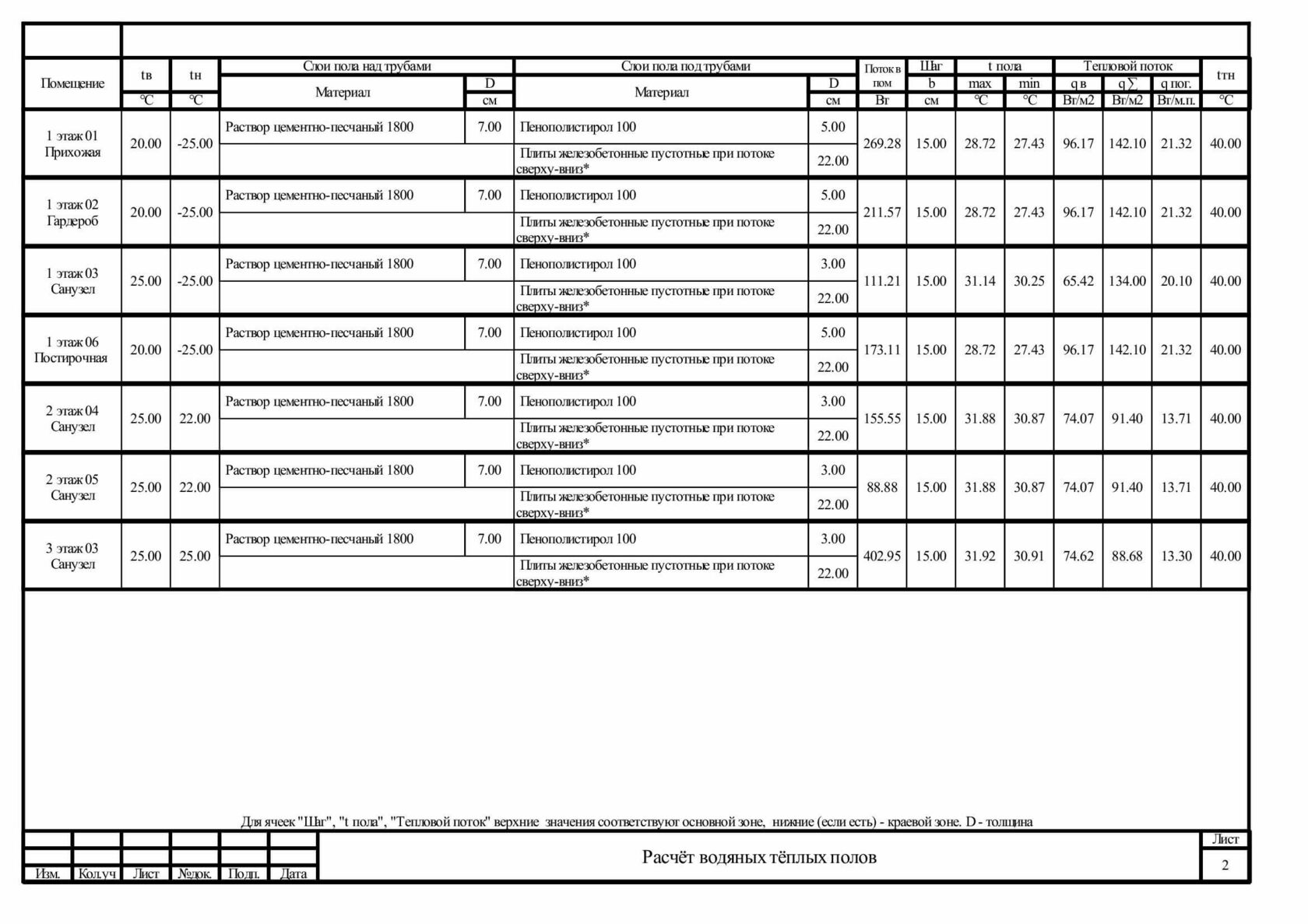

Отопление стальными панельными радиаторами Kermi FTV, трубчатыми Zehnder Charleston и внутрипольными конвекторами Varmann. Обвязка с использованием мультифлексов и вентильных кранов. В качестве трубопроводов используются трубы Rehau RAUTITAN Stabil из сшитого полиэтилена. Схема разводки — коллекторно-лучевая. Коллектор с вентильными вставками Oventrop. Для контуров тёплого пола использованы трубы Rehau Rautherm ∅17×2,0 и коллектор Oventrop с расходомерами.

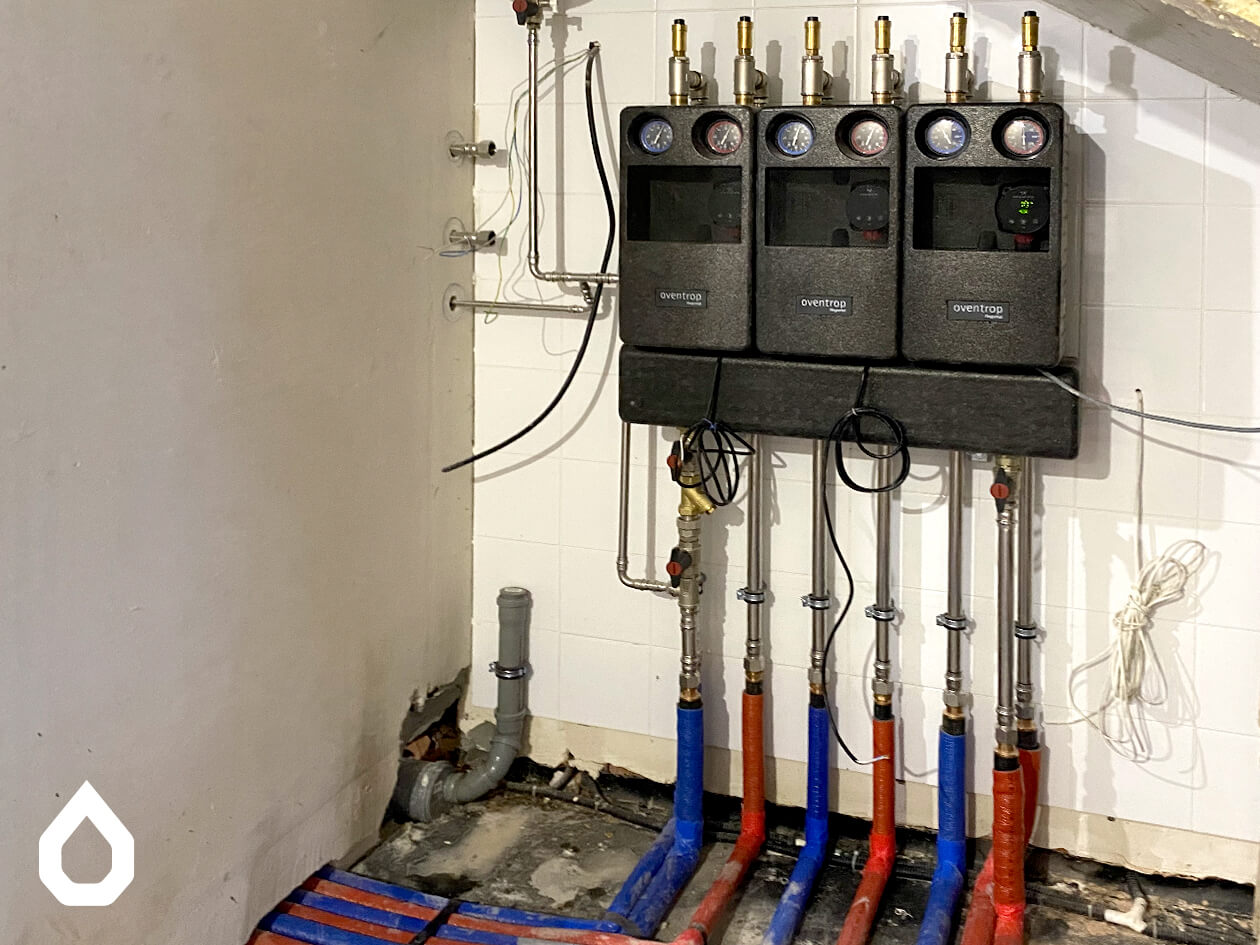

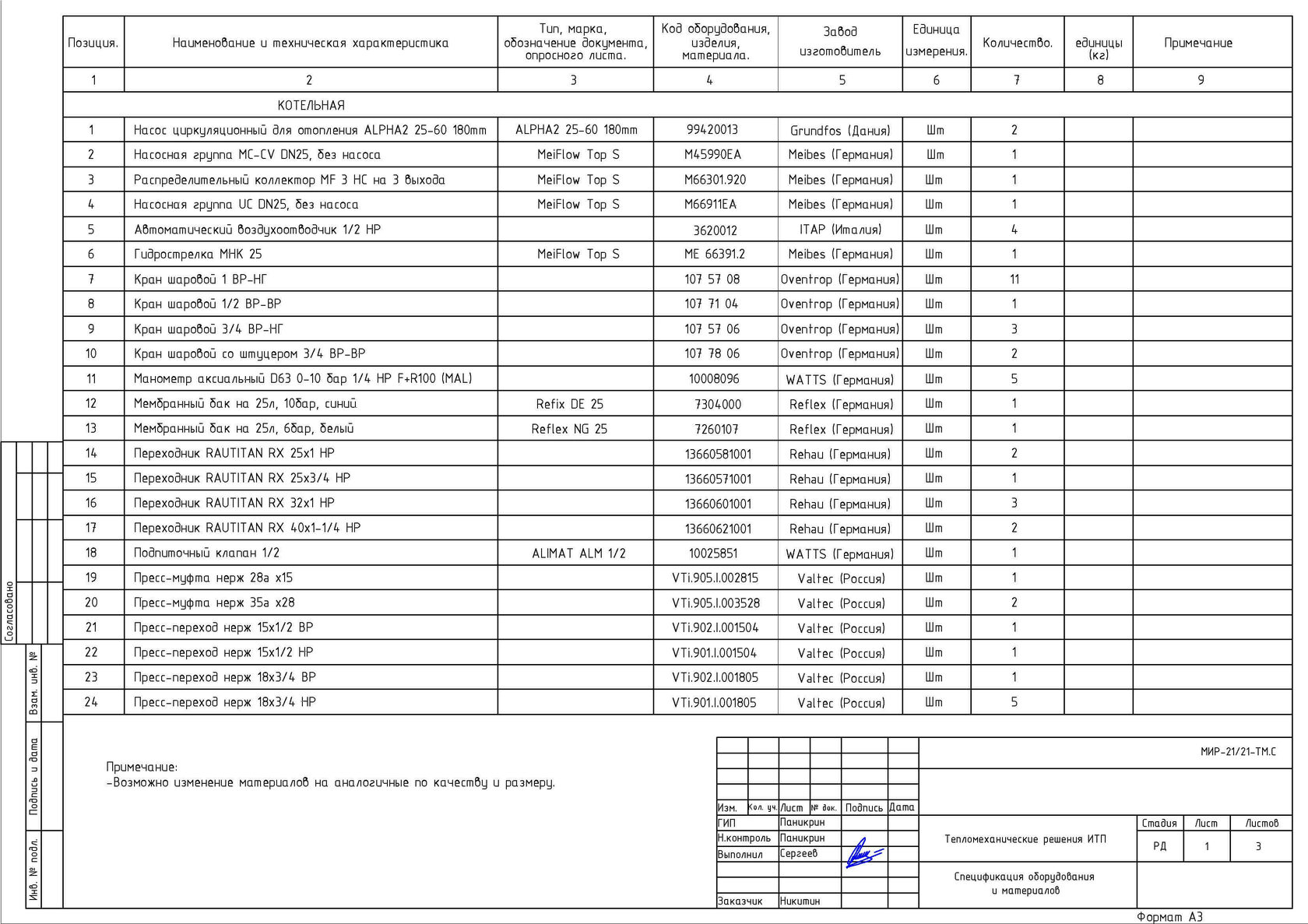

Поставлен одноконтурный газовый котёл Viessmann Vitopend 100-W на 24 кВт. В котле встроен насос с объёмом до 1200 л/ч и напором до 4 м вод. ст., который отвечает за подачу теплоносителя в котловой контур и контур загрузки бойлера. Отопление смешанное — радиаторное плюс тёплый пол. Пол работает от насосной группы с термостатическим смесителем. Для тепловых расширений жидкости предусмотрен бак мембранного типа Reflex NG 18 л.

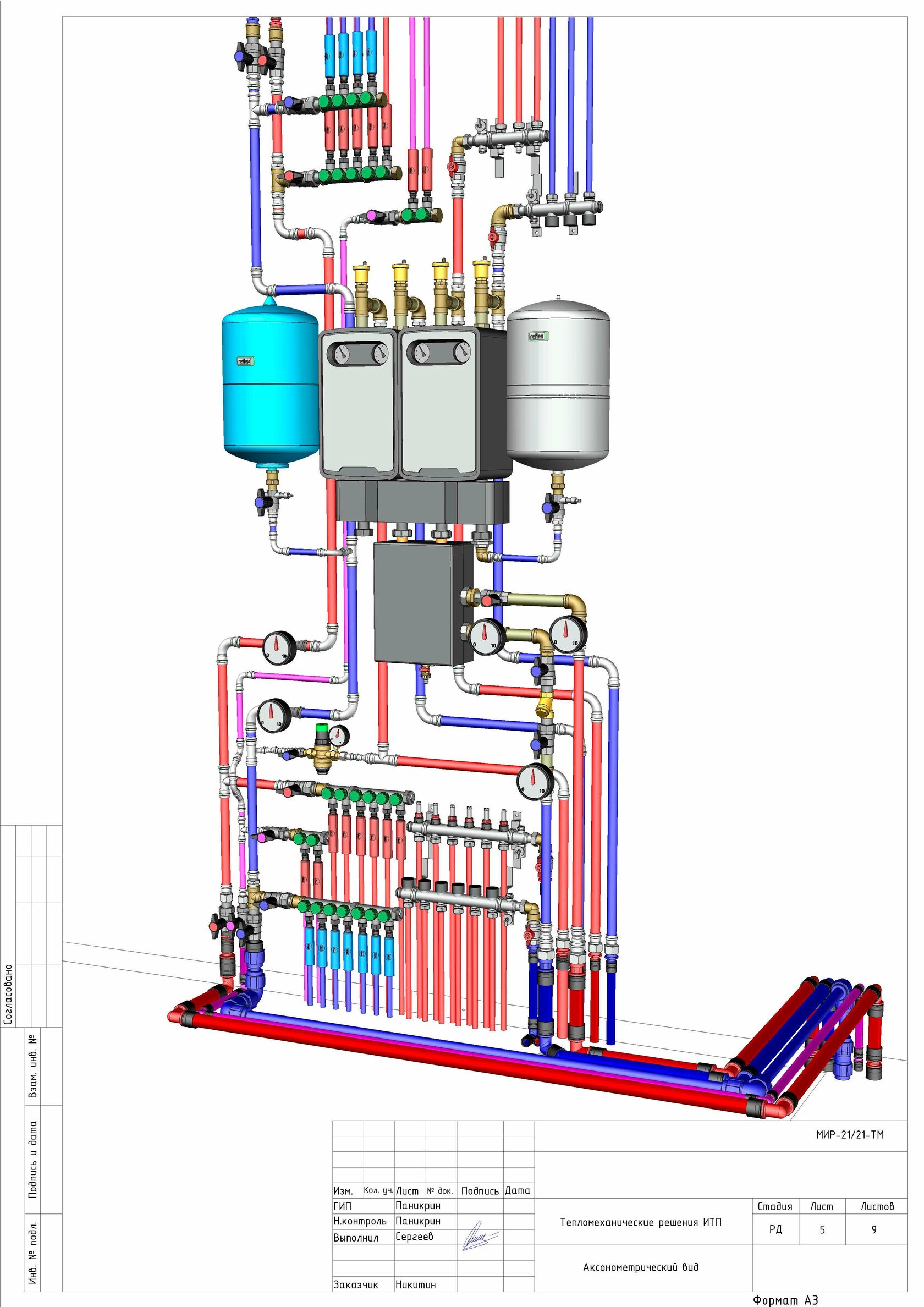

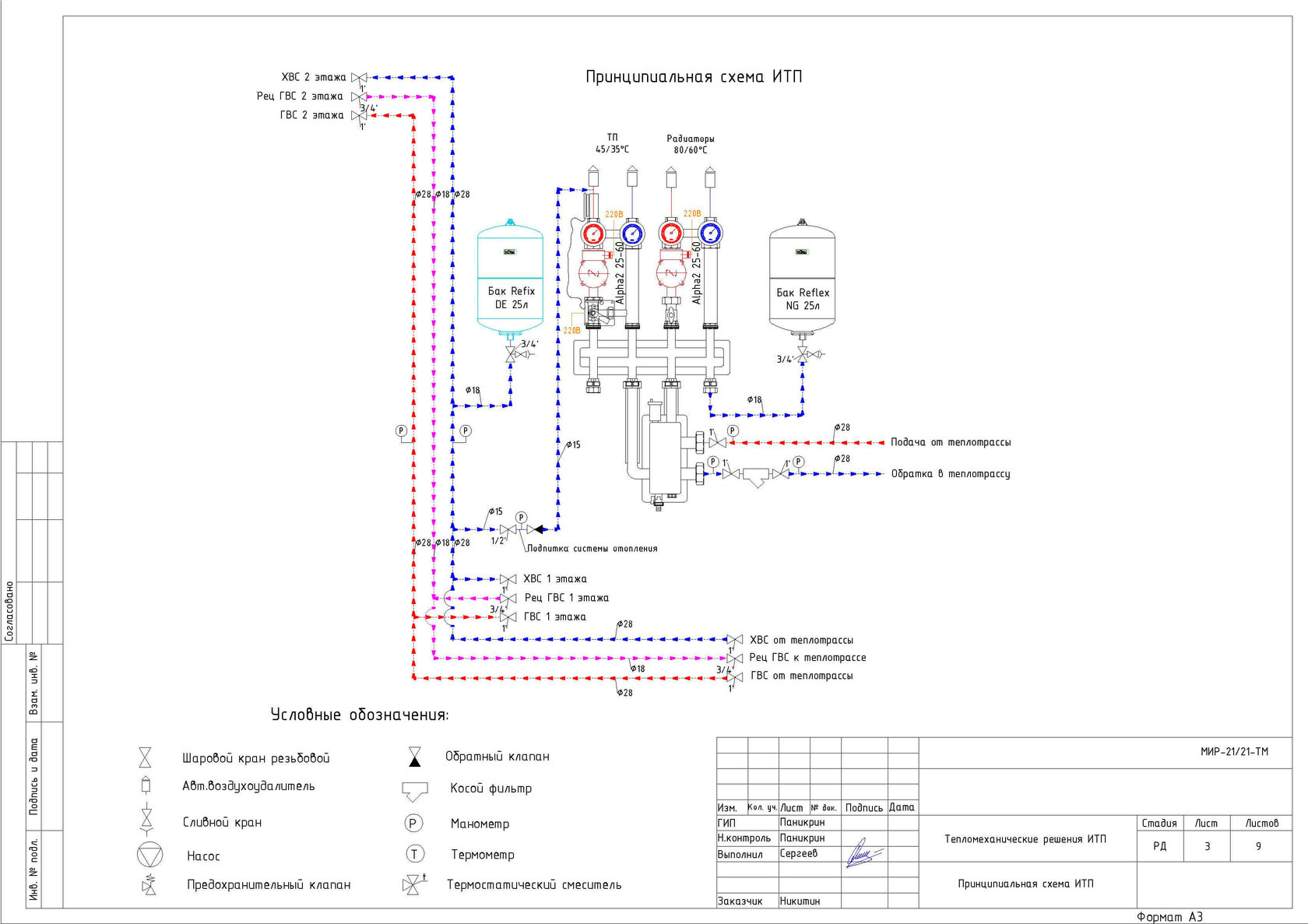

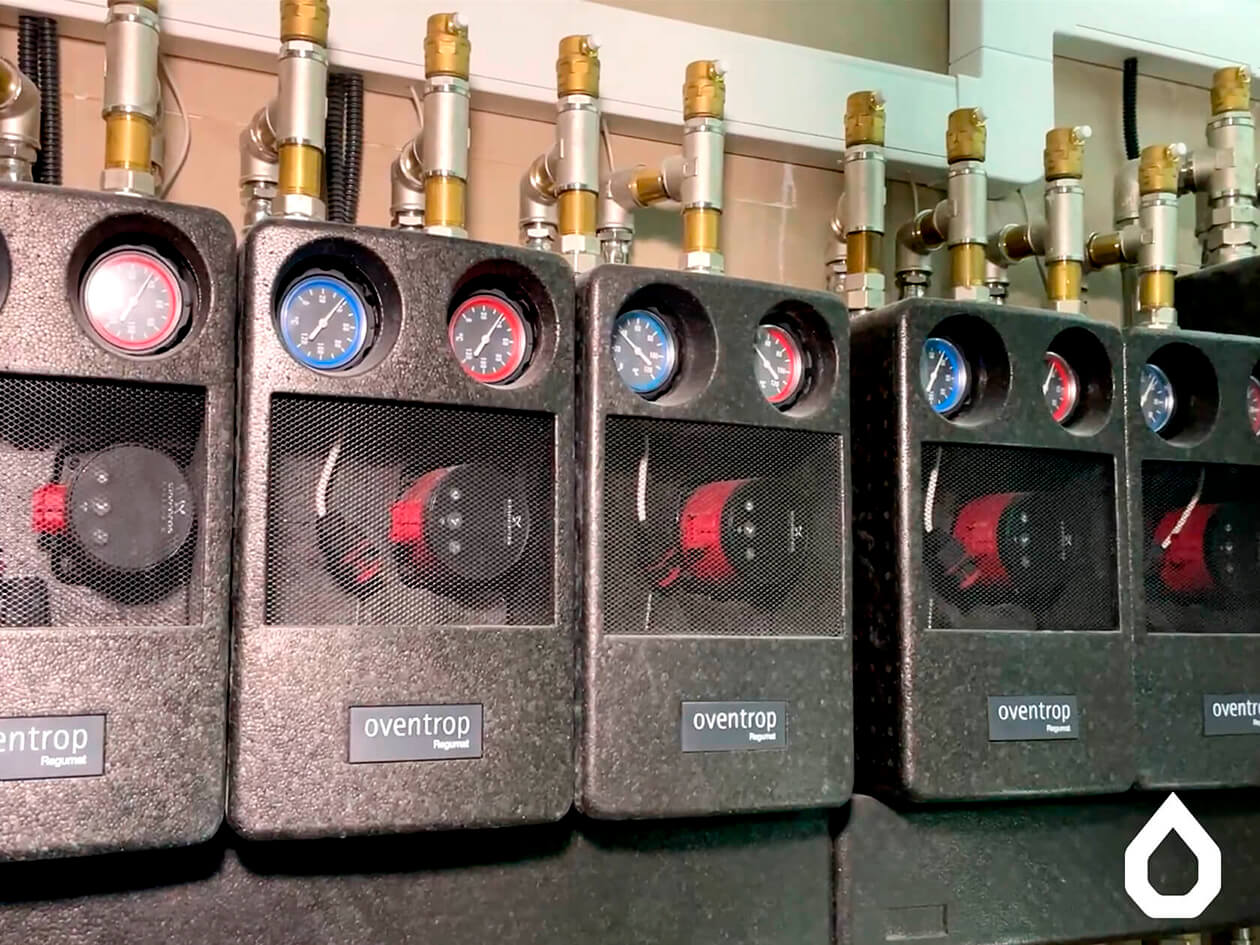

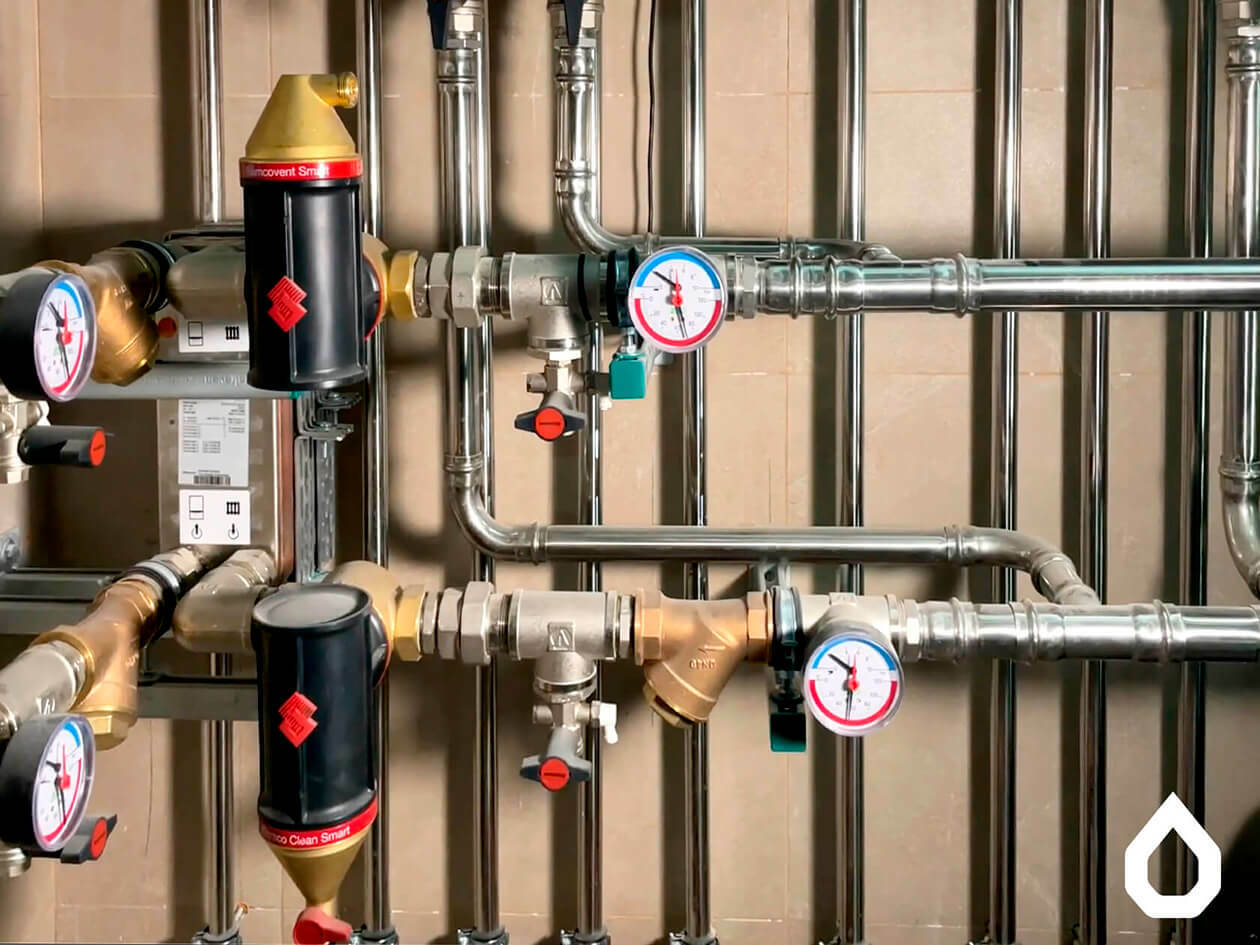

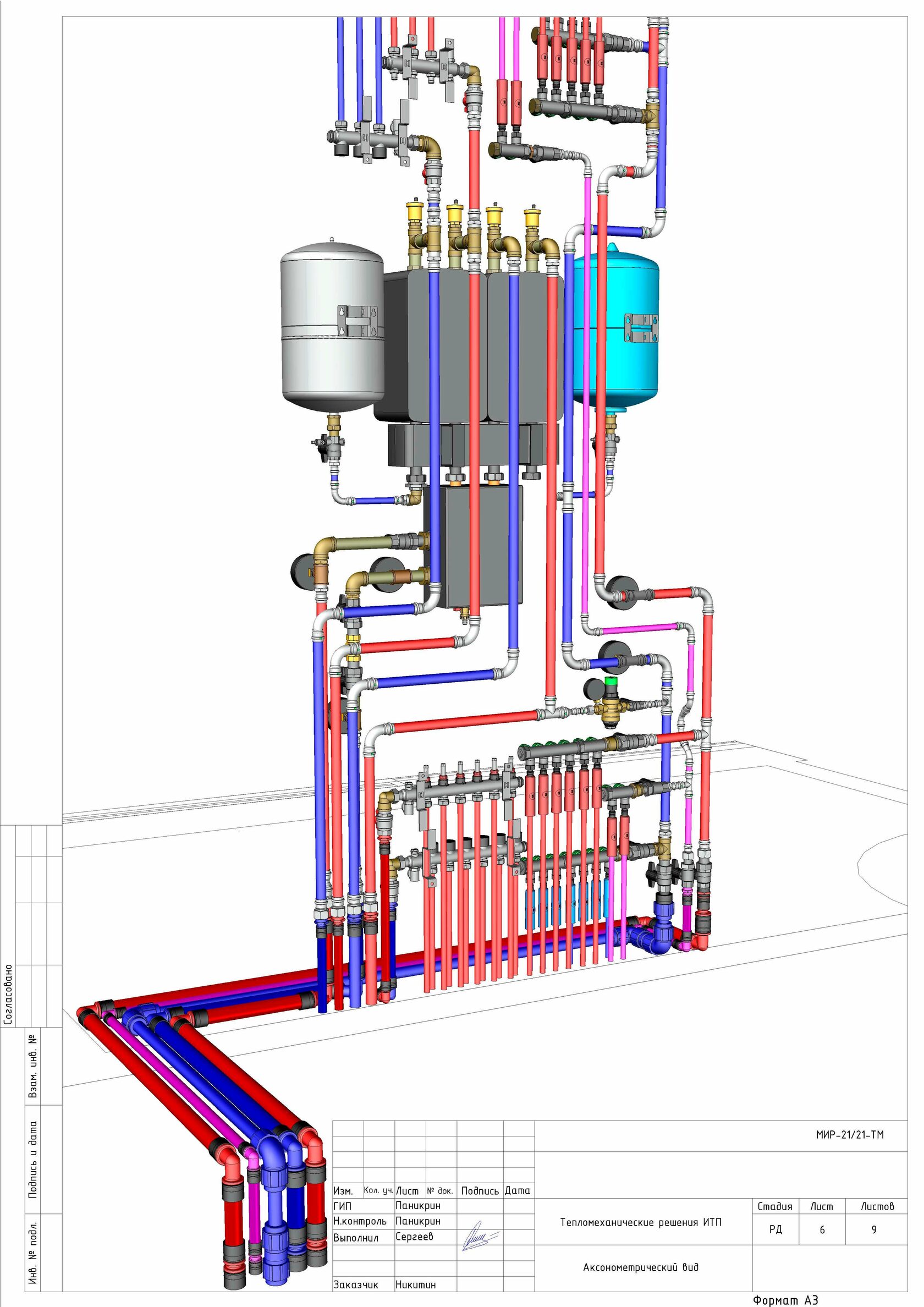

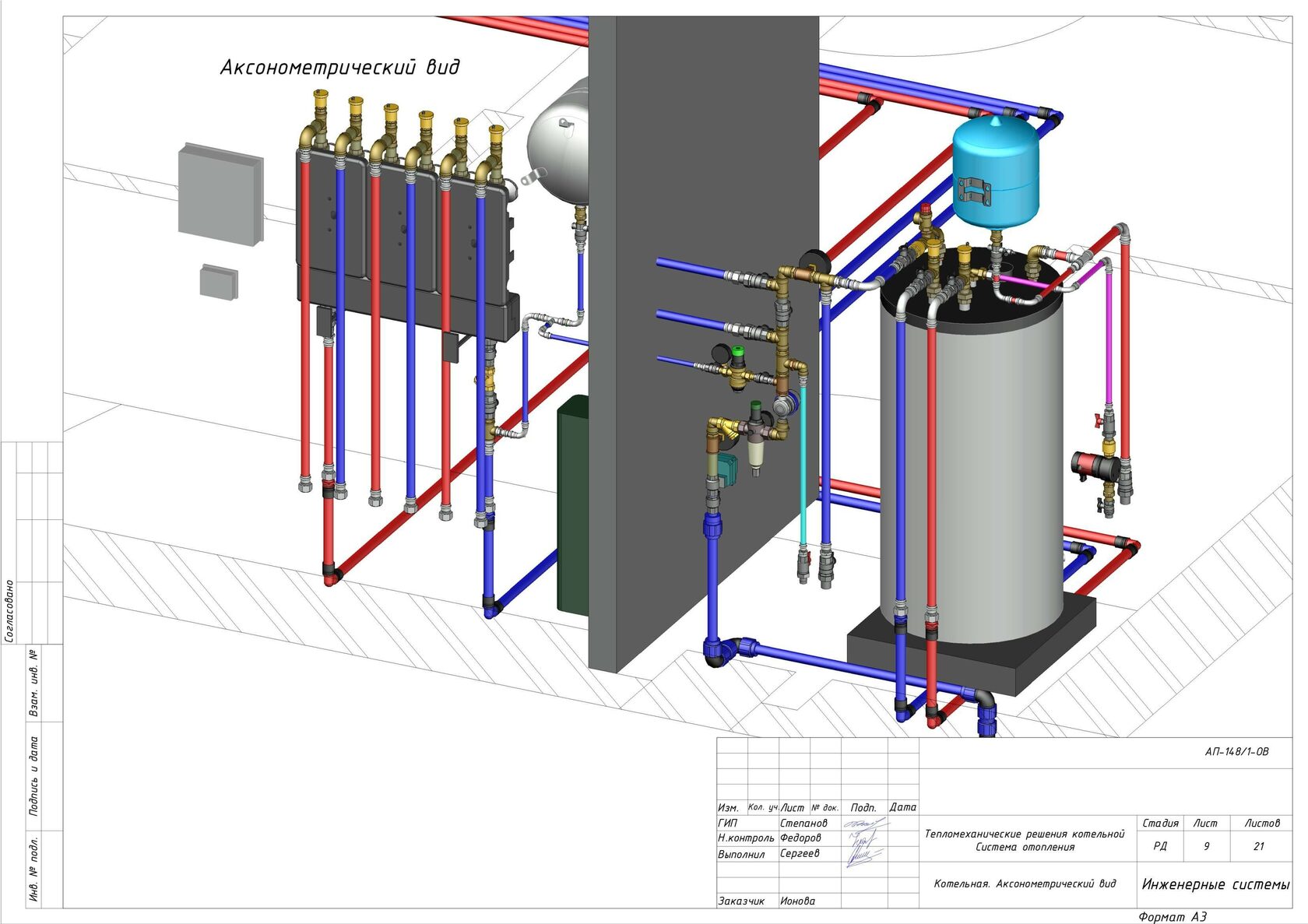

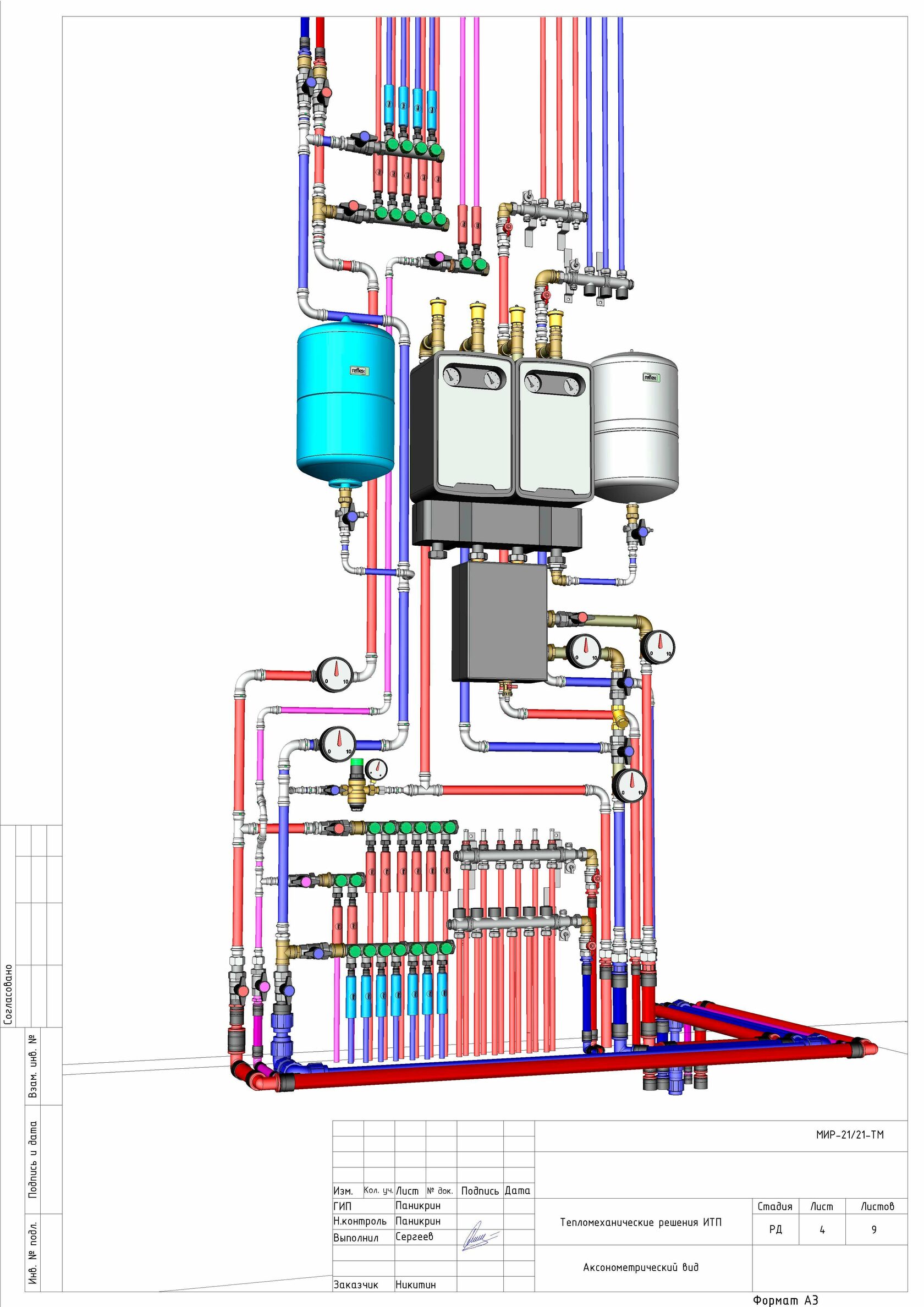

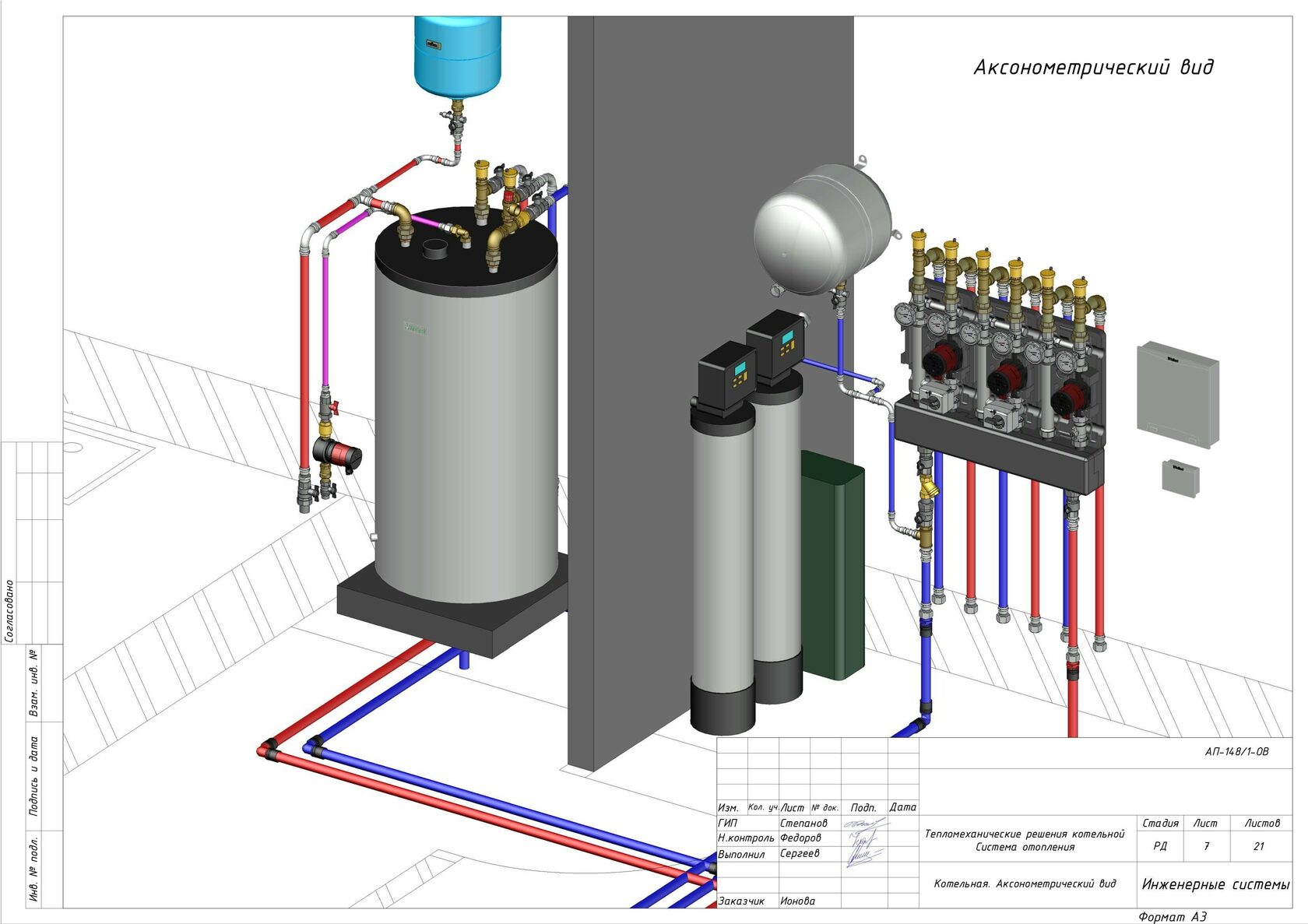

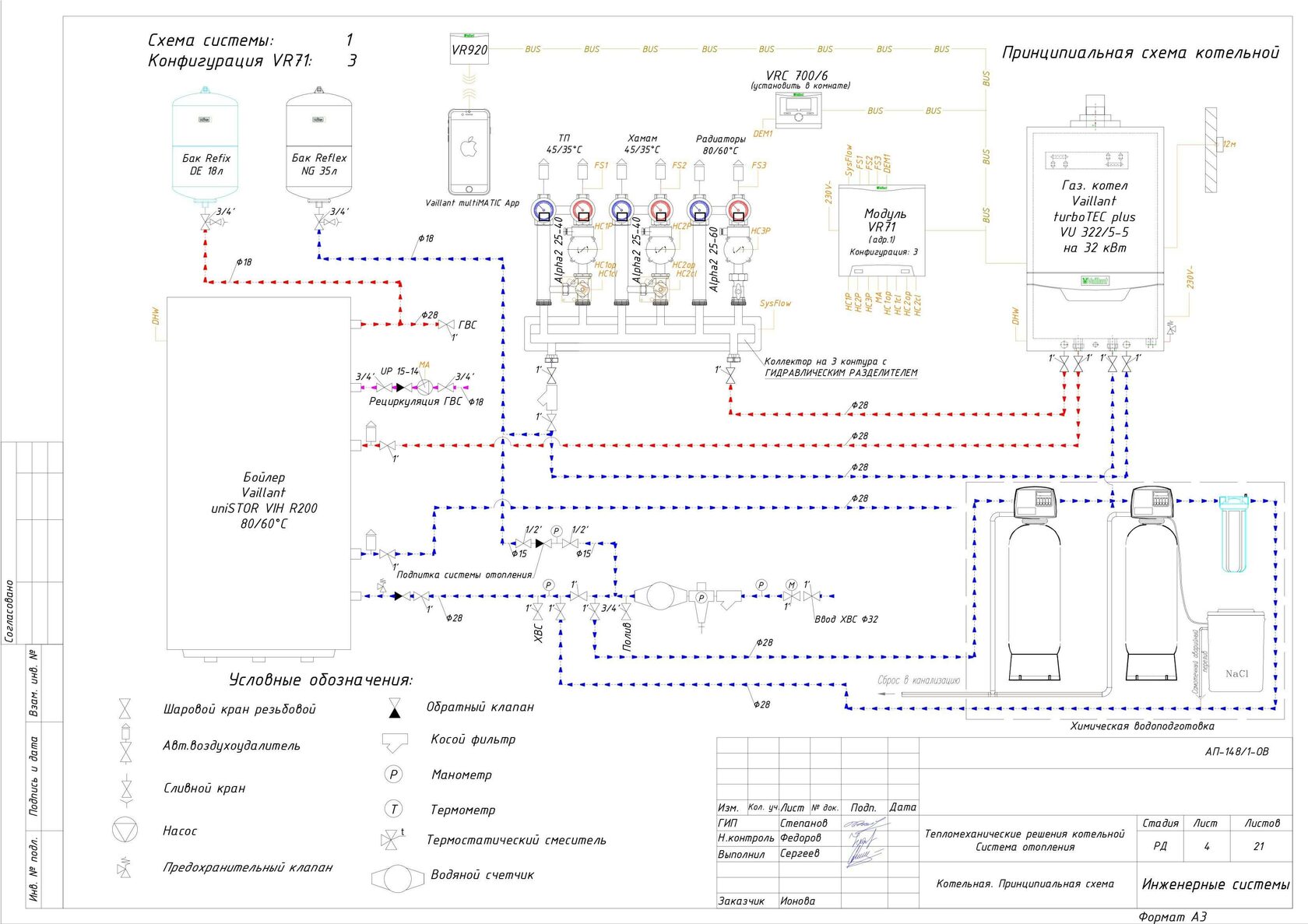

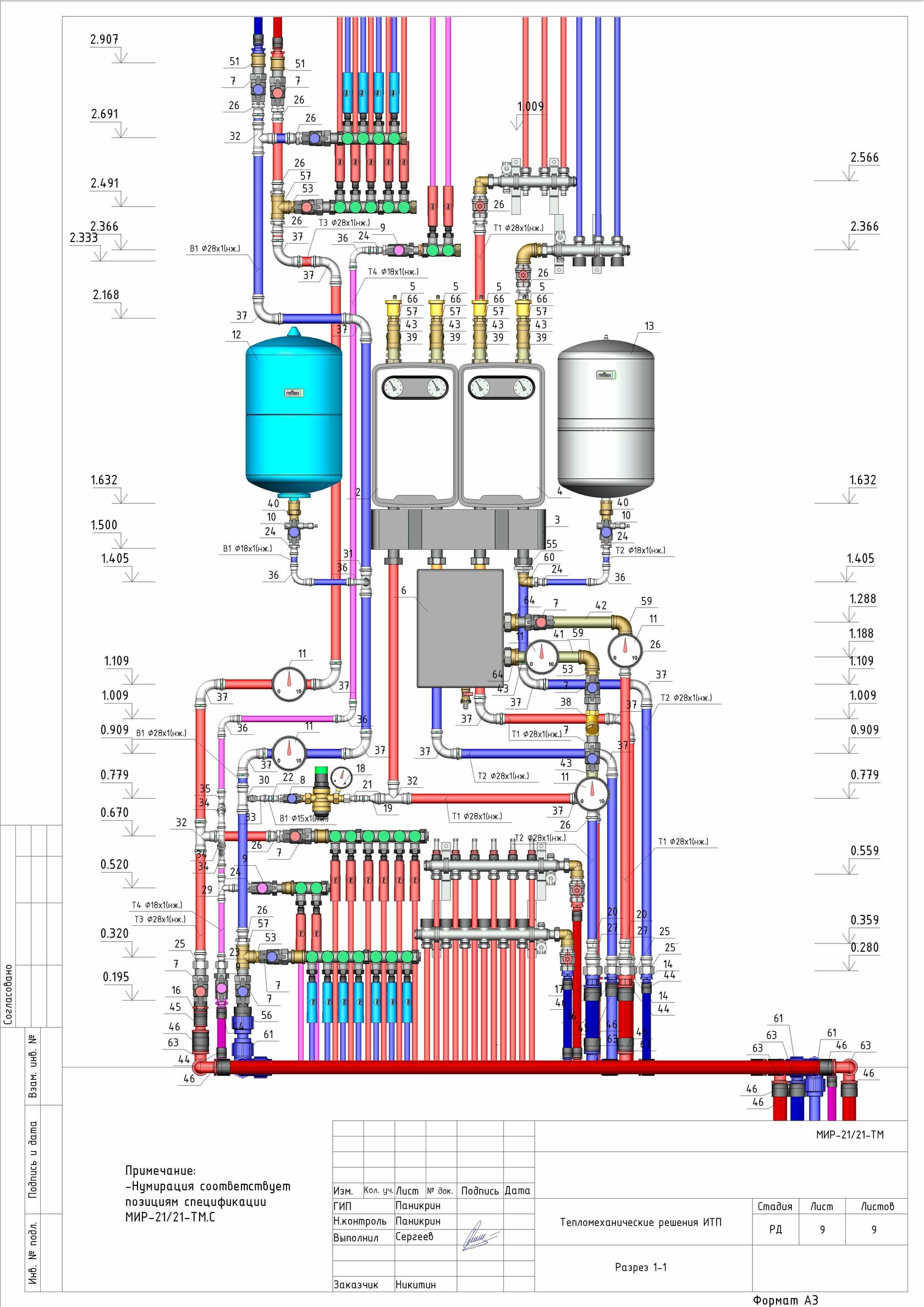

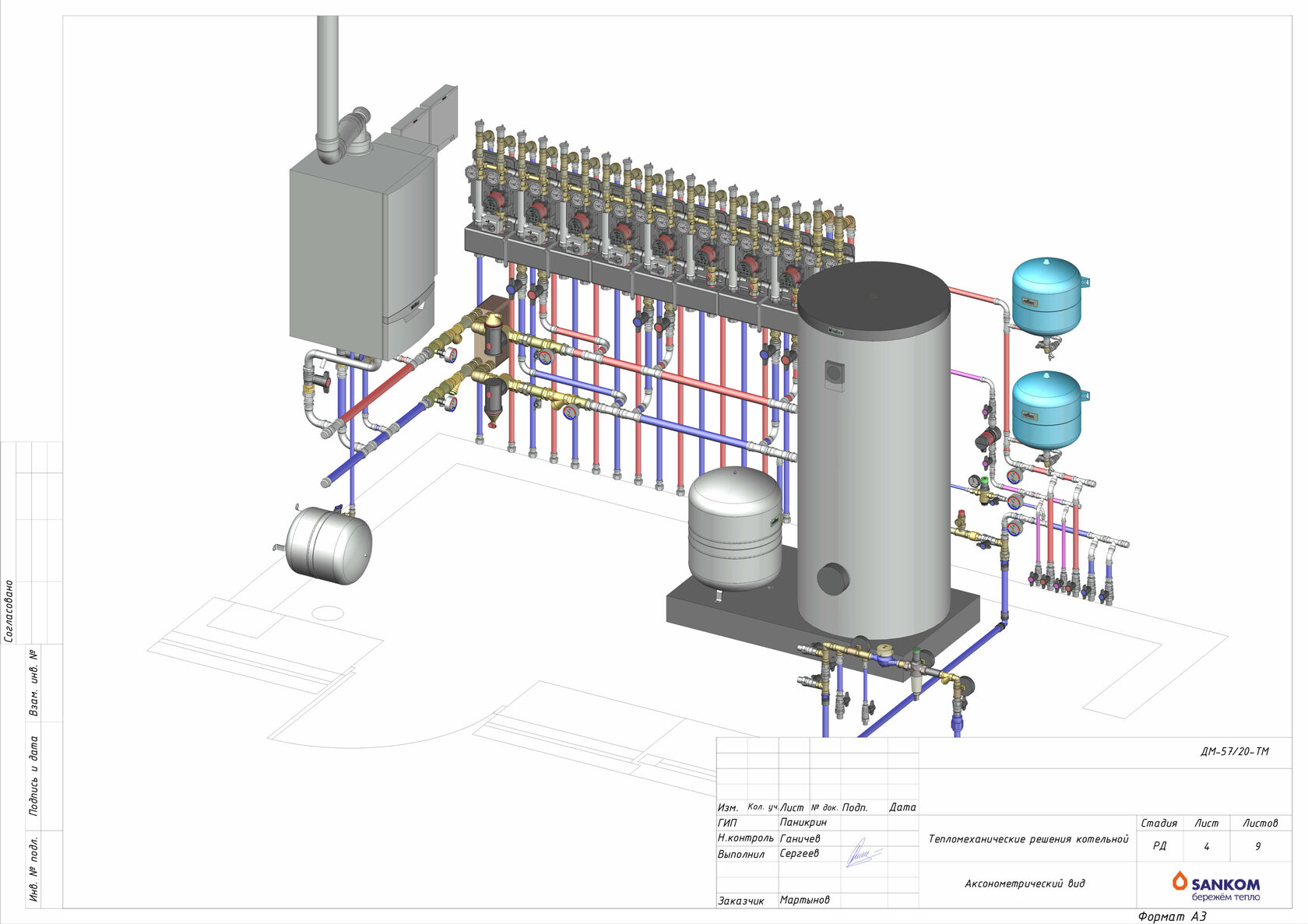

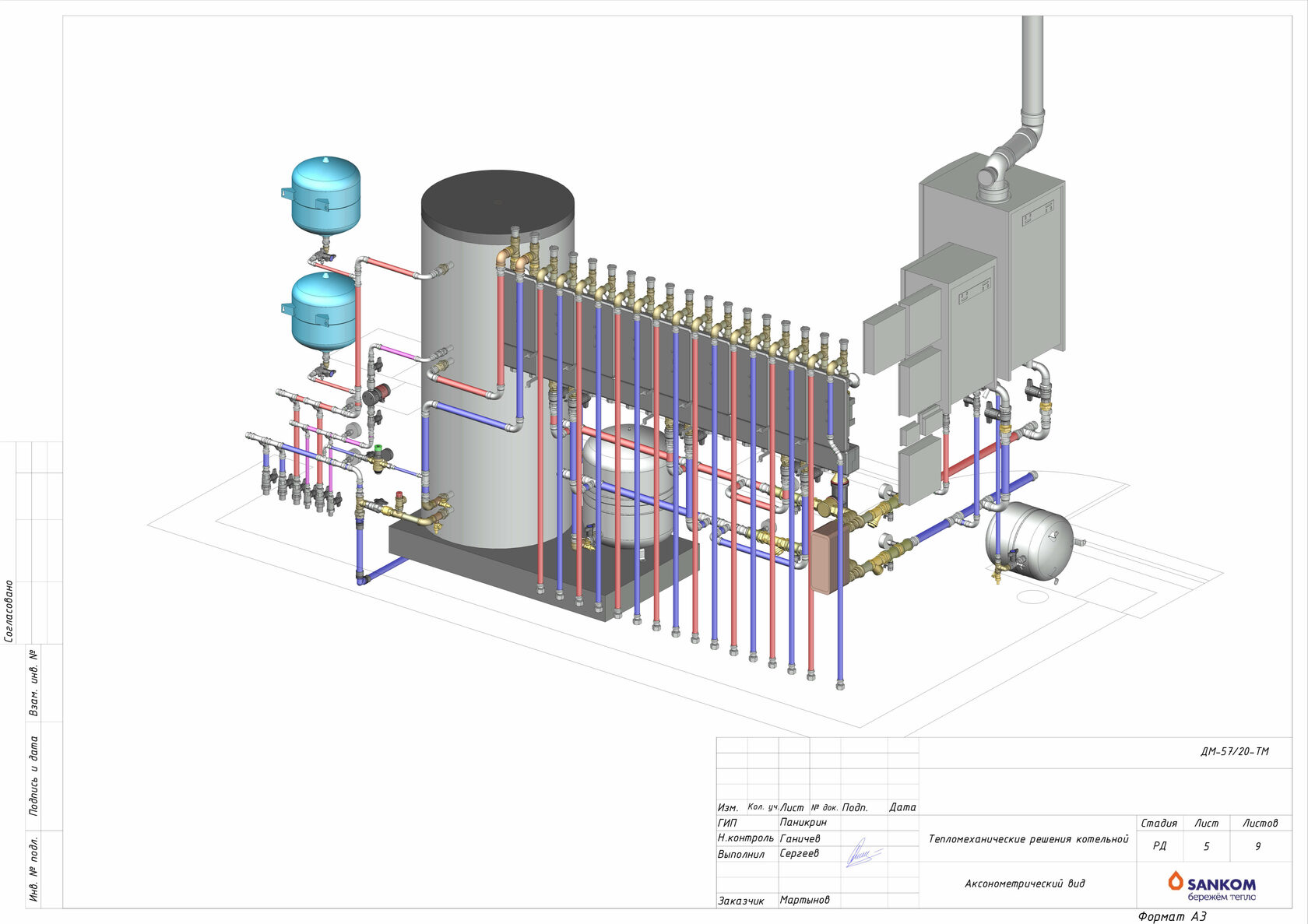

Источником теплоснабжения служит настенный одноконтурный газовый котёл Veissmann Vtiopend 100-W мощностью 24 кВт. Для приготовления горячей воды предусмотрен бойлер косвенного нагрева Drazcie OKC 160 NTR на 160 л. Для рециркуляции — насос Grundfos серии UP 15−14BА. Теплоносителем является вода с температурным графиком 80−60°С. Вода подается из котла через гидравлический разделитель в распределительный коллектор, далее через насосные группы быстрого монтажа в контуры радиаторного отопления и тёплого пола. Система отопления закрытая.

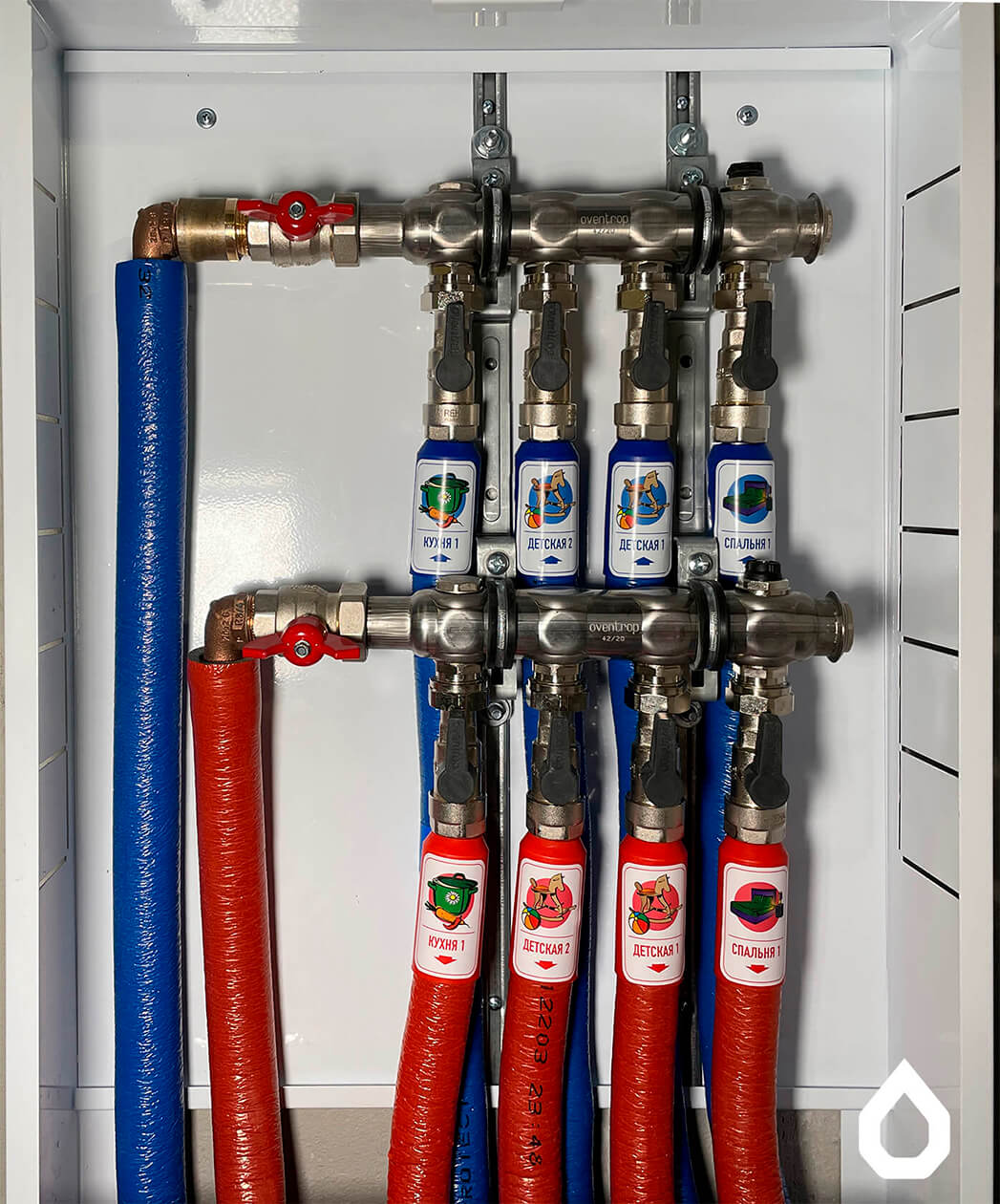

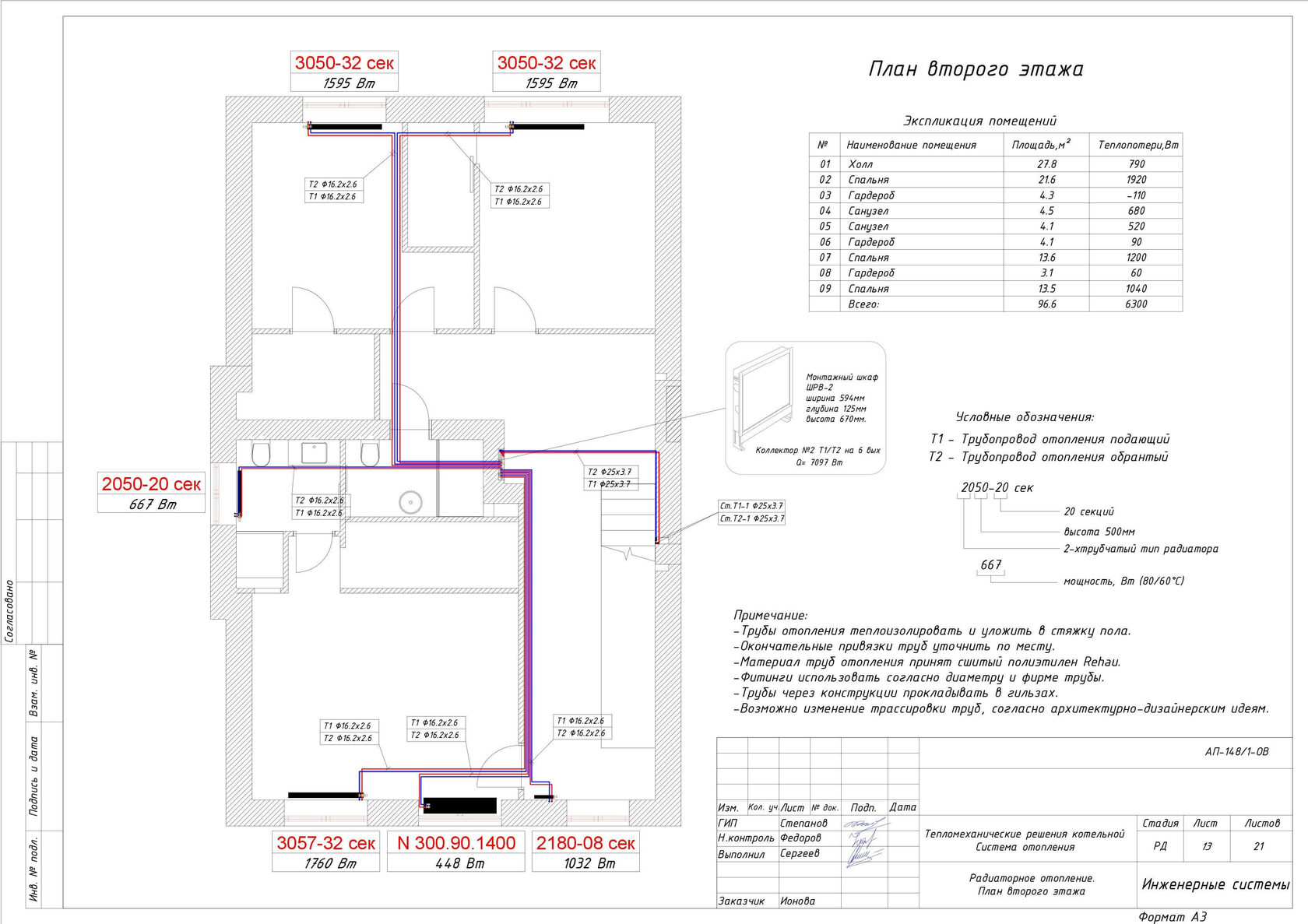

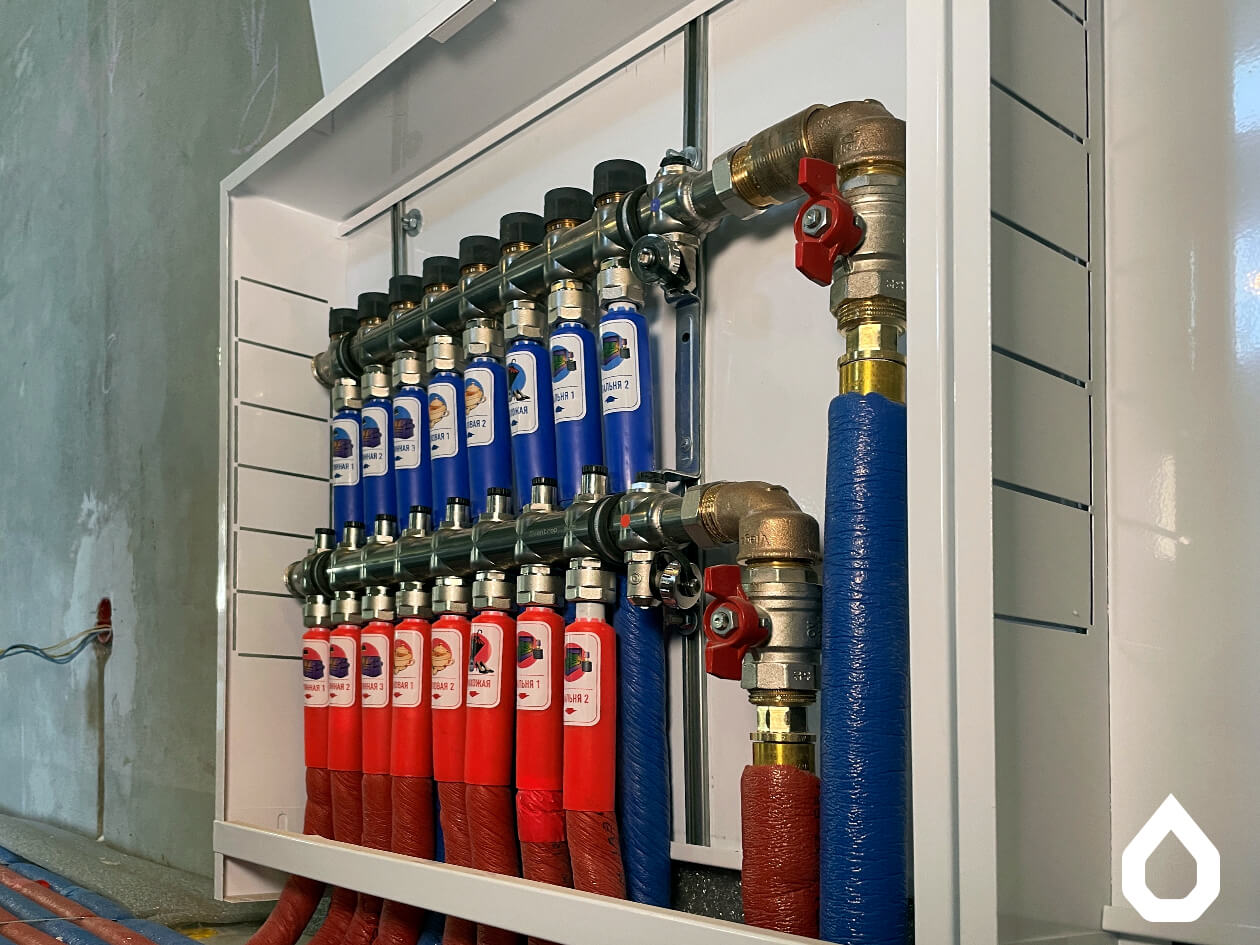

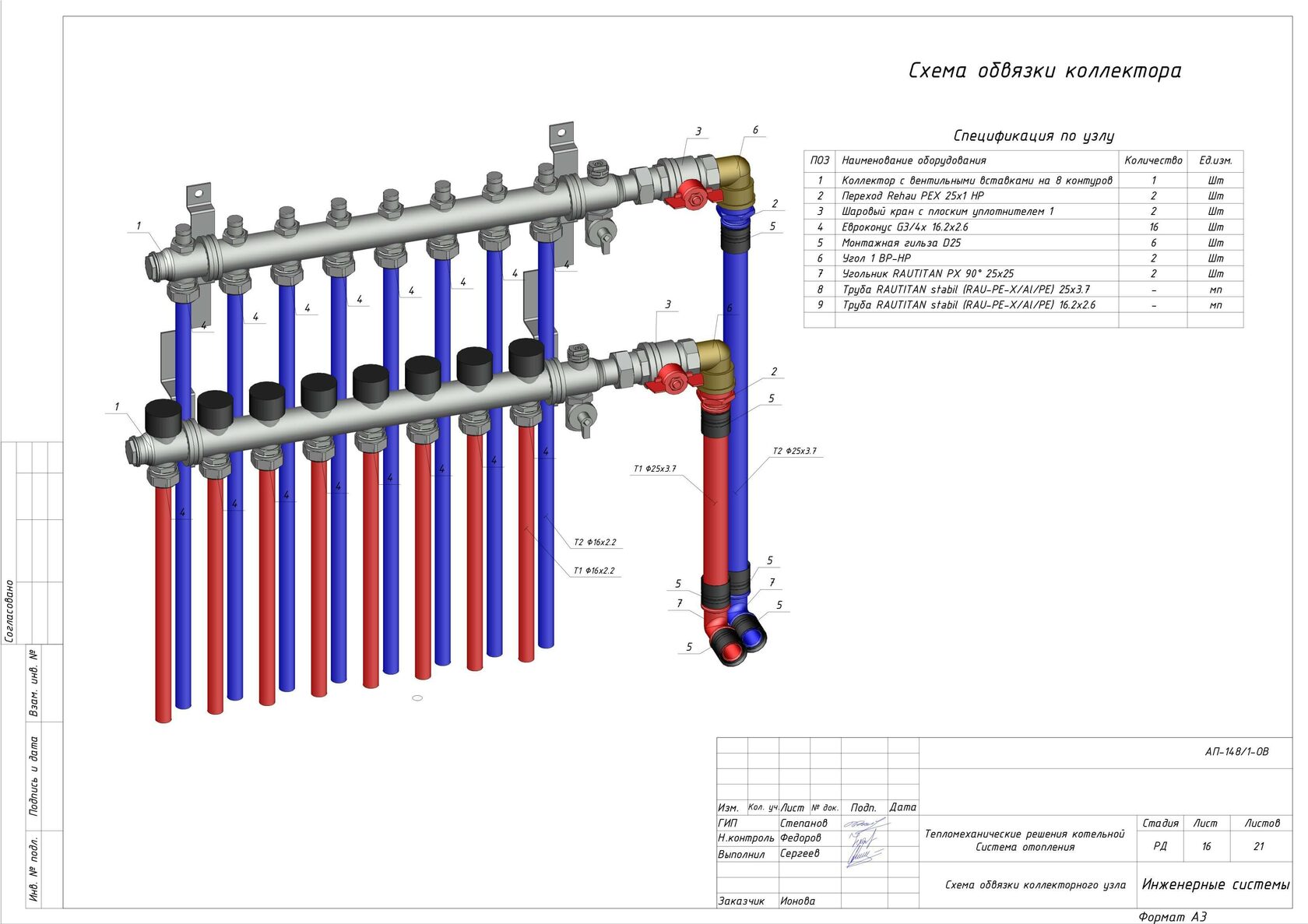

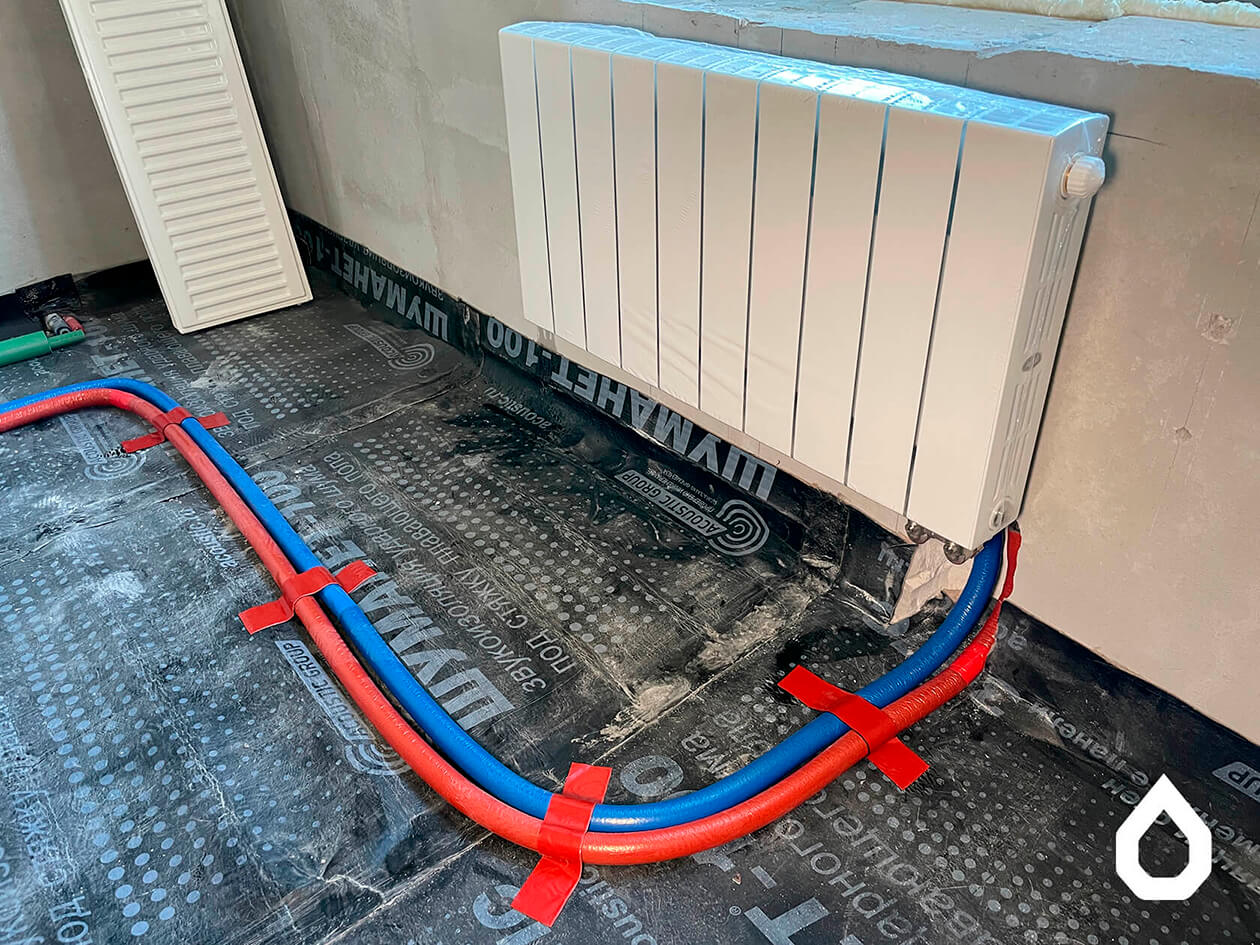

Радиаторное отопление спроектировано по коллекторной схеме с разводкой труб из сшитого полиэтилена Rehau RAUTITAN Stabil, с вентильными вставками Oventrop. Источник теплоснабжения — котел установленный в котельной. Циркуляция теплоносителя в контурах отопления и тёплого пола осуществляется насосной группой. Компенсация тепловых расширений достигается естественными изгибами труб, связанными с планировкой здания.

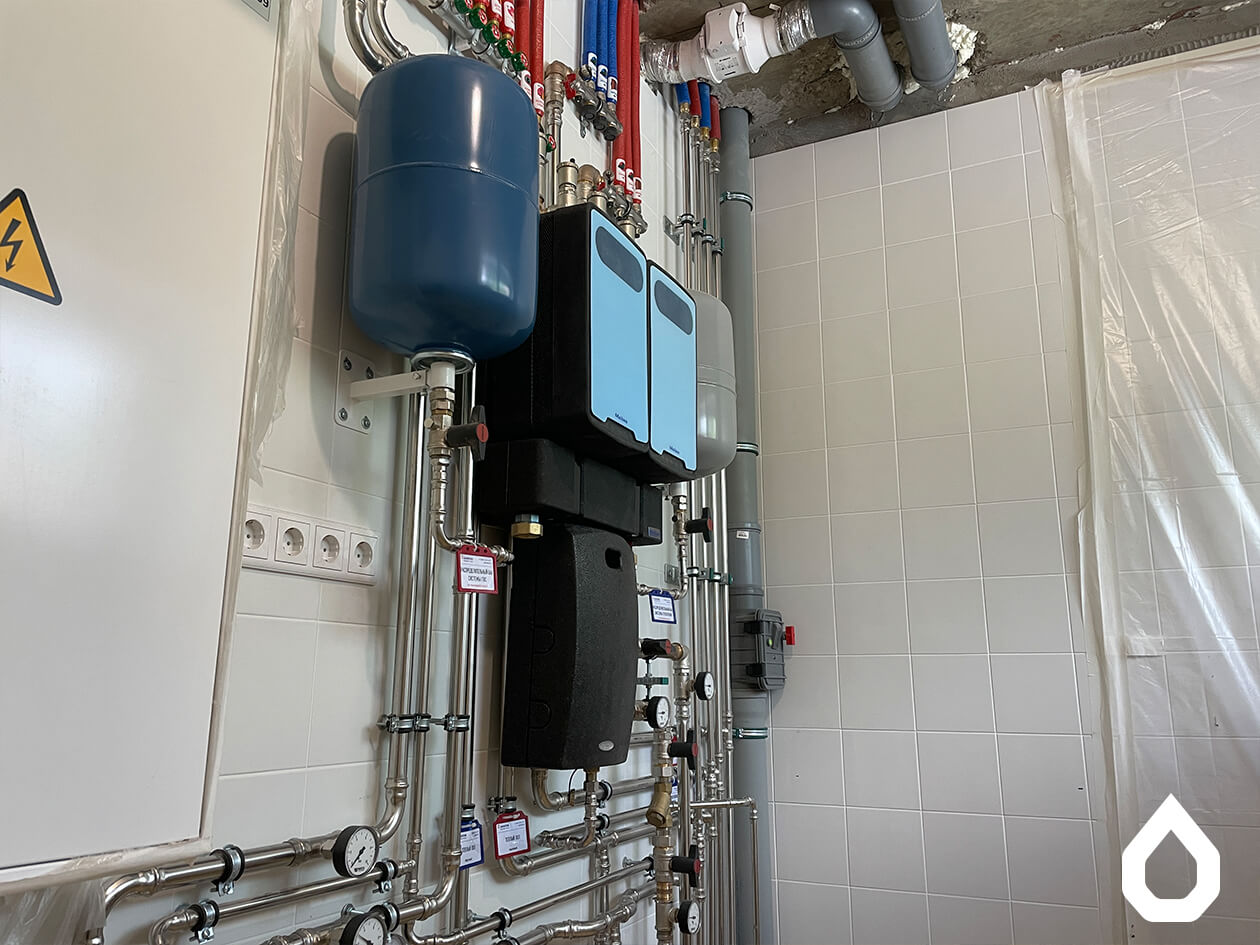

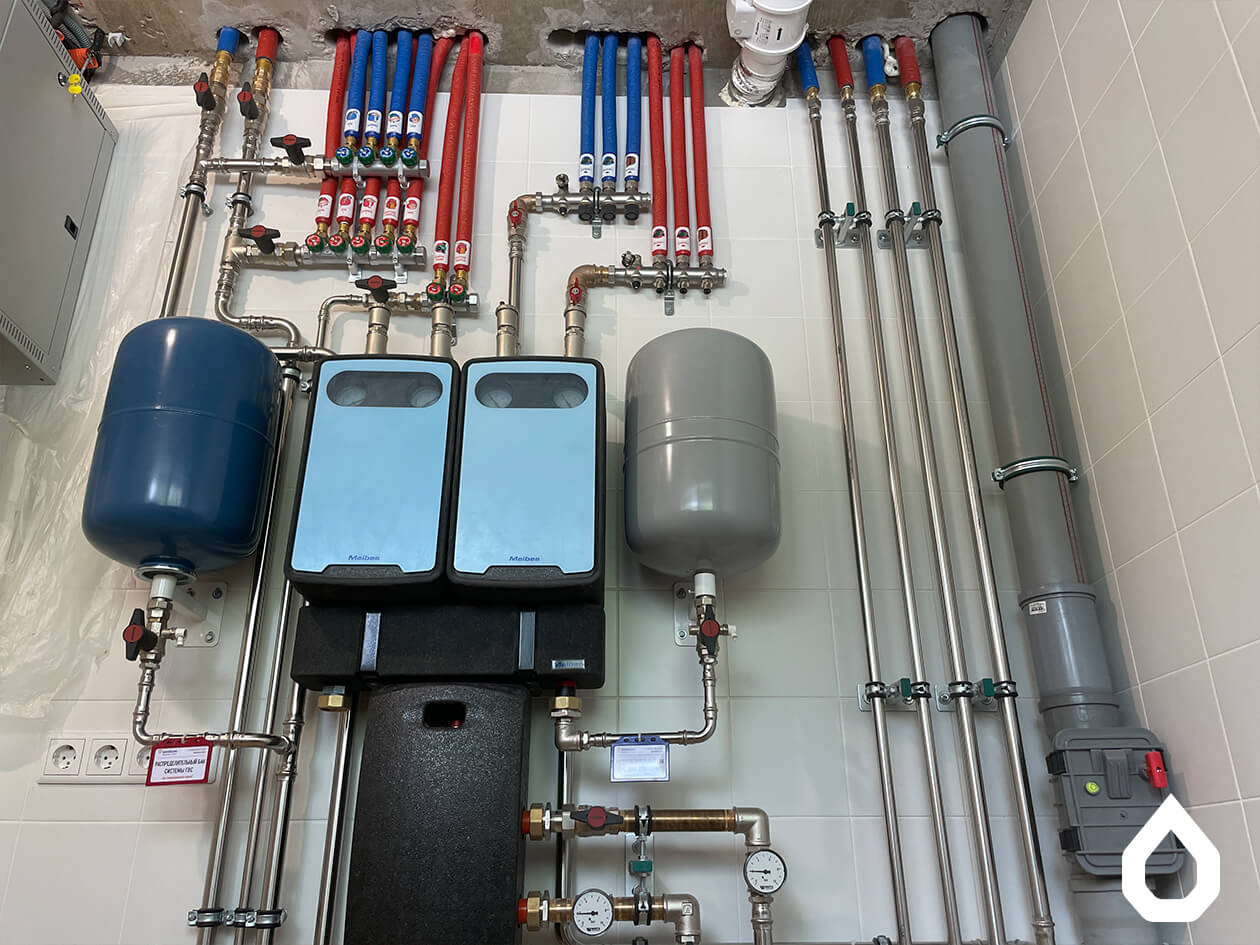

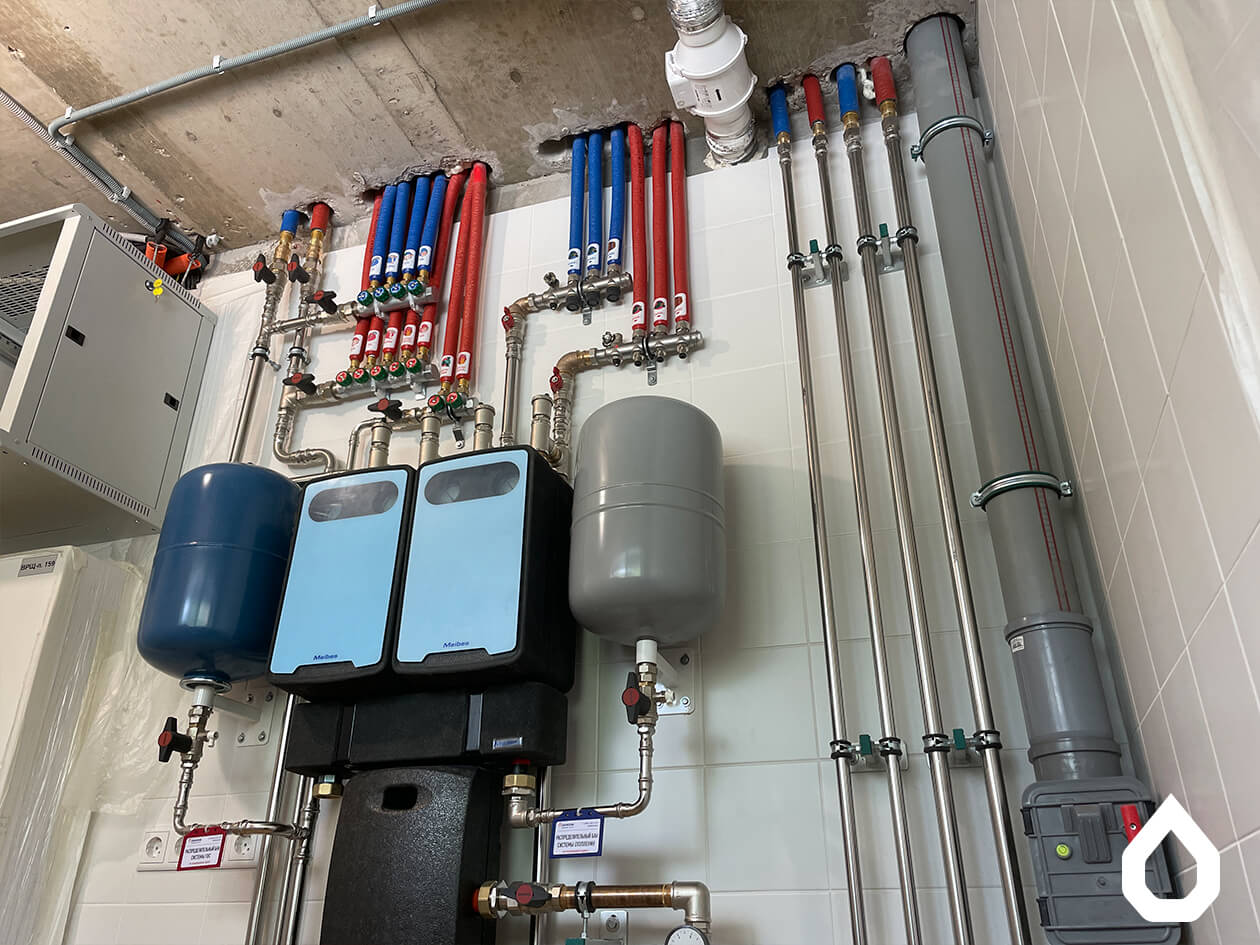

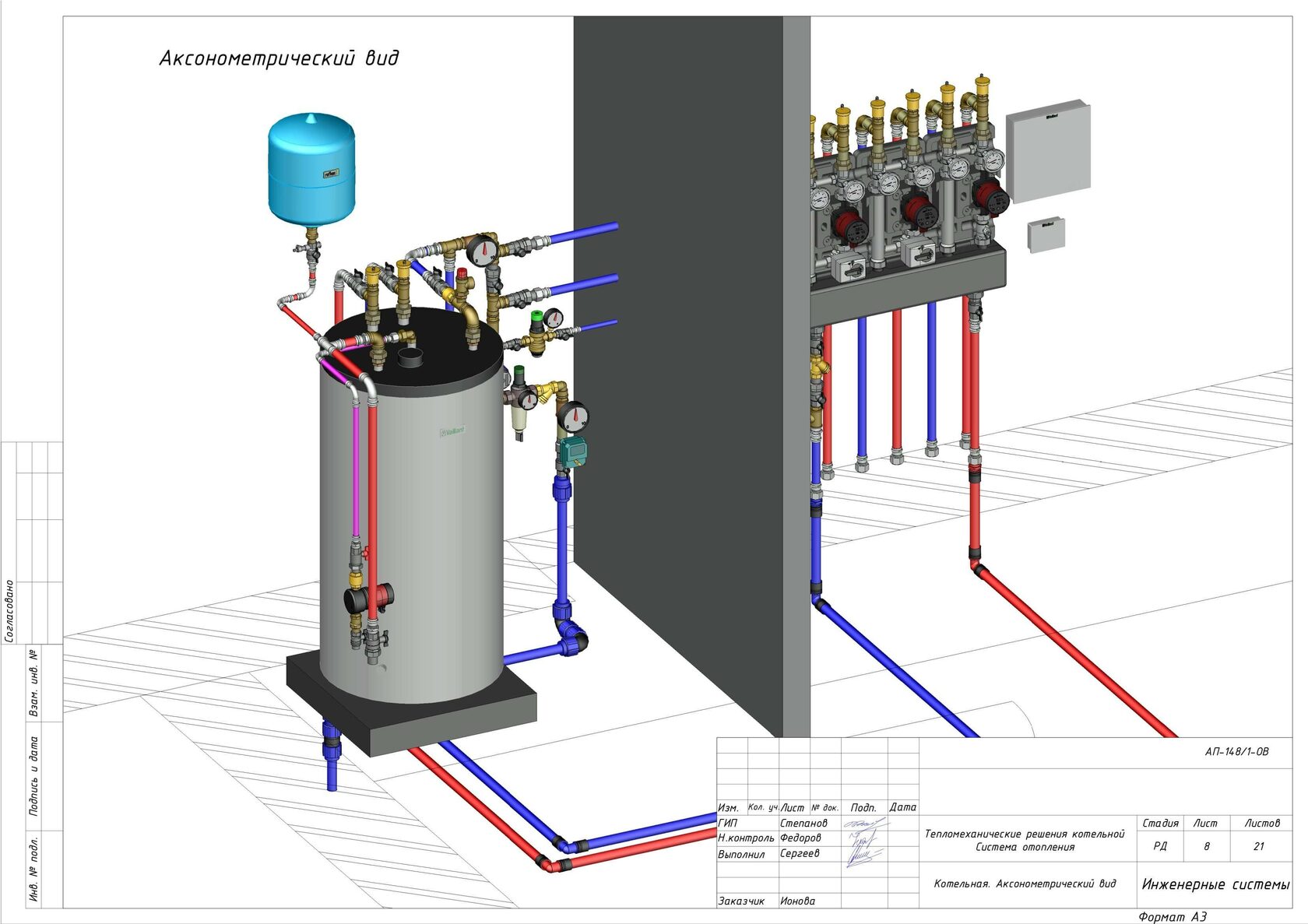

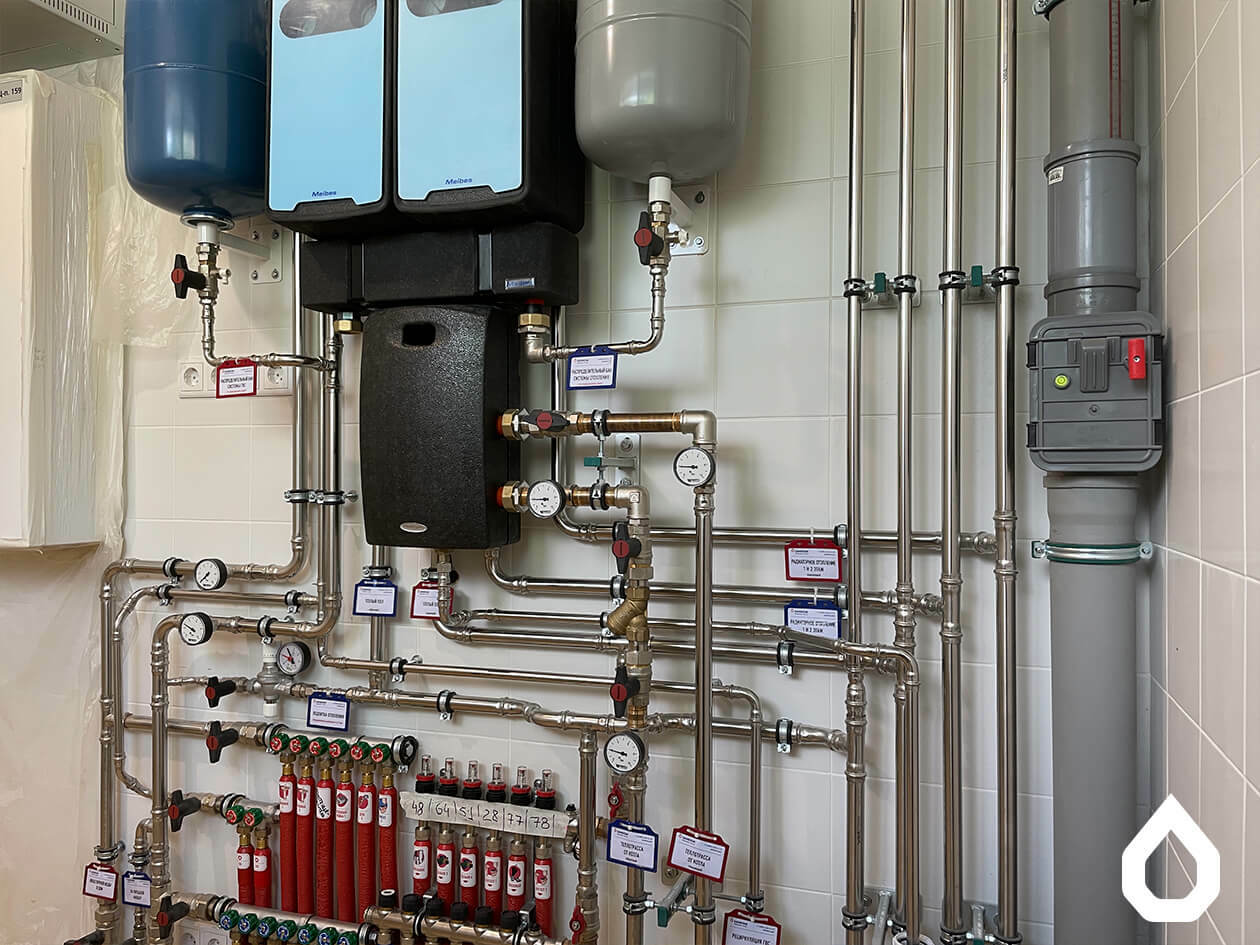

Котельная в доме, в отдельном помещении. Установлен настенный одноконтурный газовый котел Viessmann Vitodens 100-W В1-HF 32 кВт, одноконтурный электрический котел Теплодар Спутник-9, бойлер косвенного нагрева ACV Smart line EW 240.

Газовый котел ВAXI Luna Duo-tec MP 1.50, 46 кВт (одноконтурный). Электрический котел: BAXI Ampera, 9 кВт. Бойлер косвенного нагрева: ГВС Hajdu AQ IND 200 SC объемом 200 литров.

Газовый котел BAXI SLIM 1.400 iN. Бойлер косвенного нагрева Hajdu STA 300 C объемом 300 литров.

Классическое решение для небольшой современной двухкомнатной квартиры. Водоснабжение — душ, туалет, кухня, стиральная и посудомоечная машина. Отопление — модные стальные радиаторы и конвекторы под окнами в пол.

Как это принято, поставили надёжную инженерную сантехнику, чтобы люди пользовались и горя не знали. Кстати, если интересно, то посмотрите «Инструкцию по эксплуатации системы водоснабжения» где подробное описание для чего нужны элементы узла ввода и как ими пользоваться.

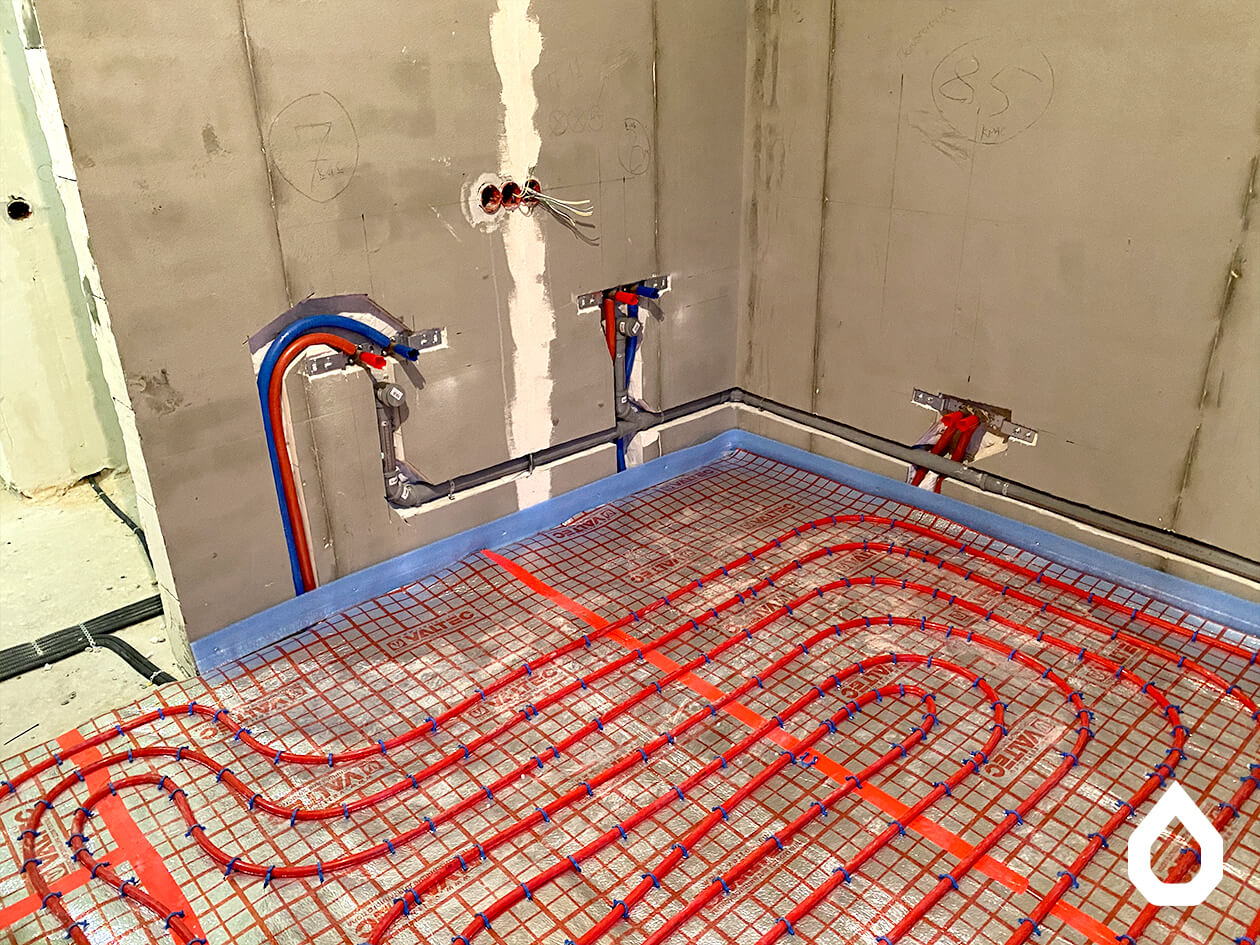

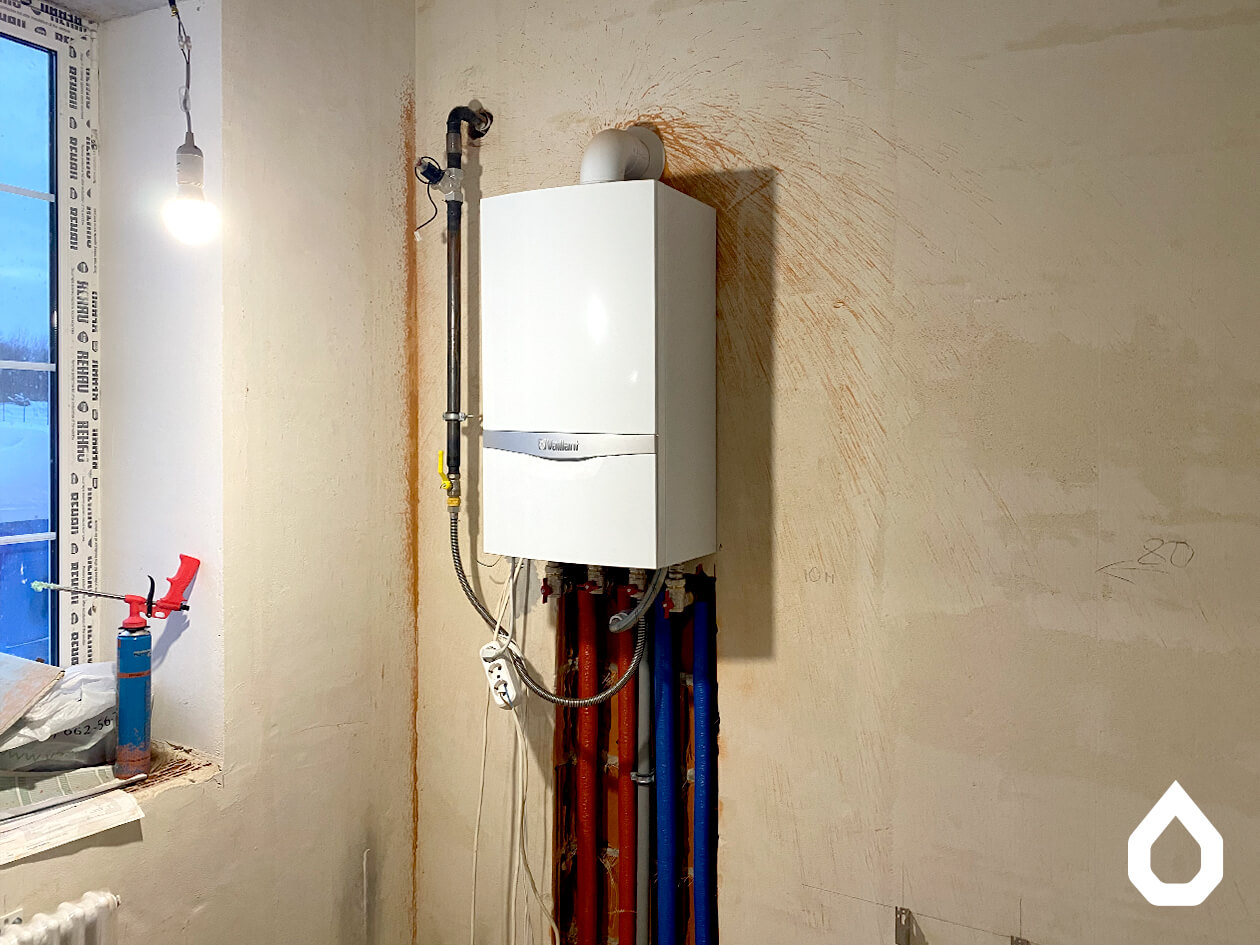

Для отопления квартиры установили конденсационный котел Viessmann Vitodens 100-W тип B1HF на 25 кВт. Котел управляется через мобильное приложение ViCare. Загрузка контуров радиаторного отопления и теплого пола осуществляется прямой насосной группой Stout DN25.

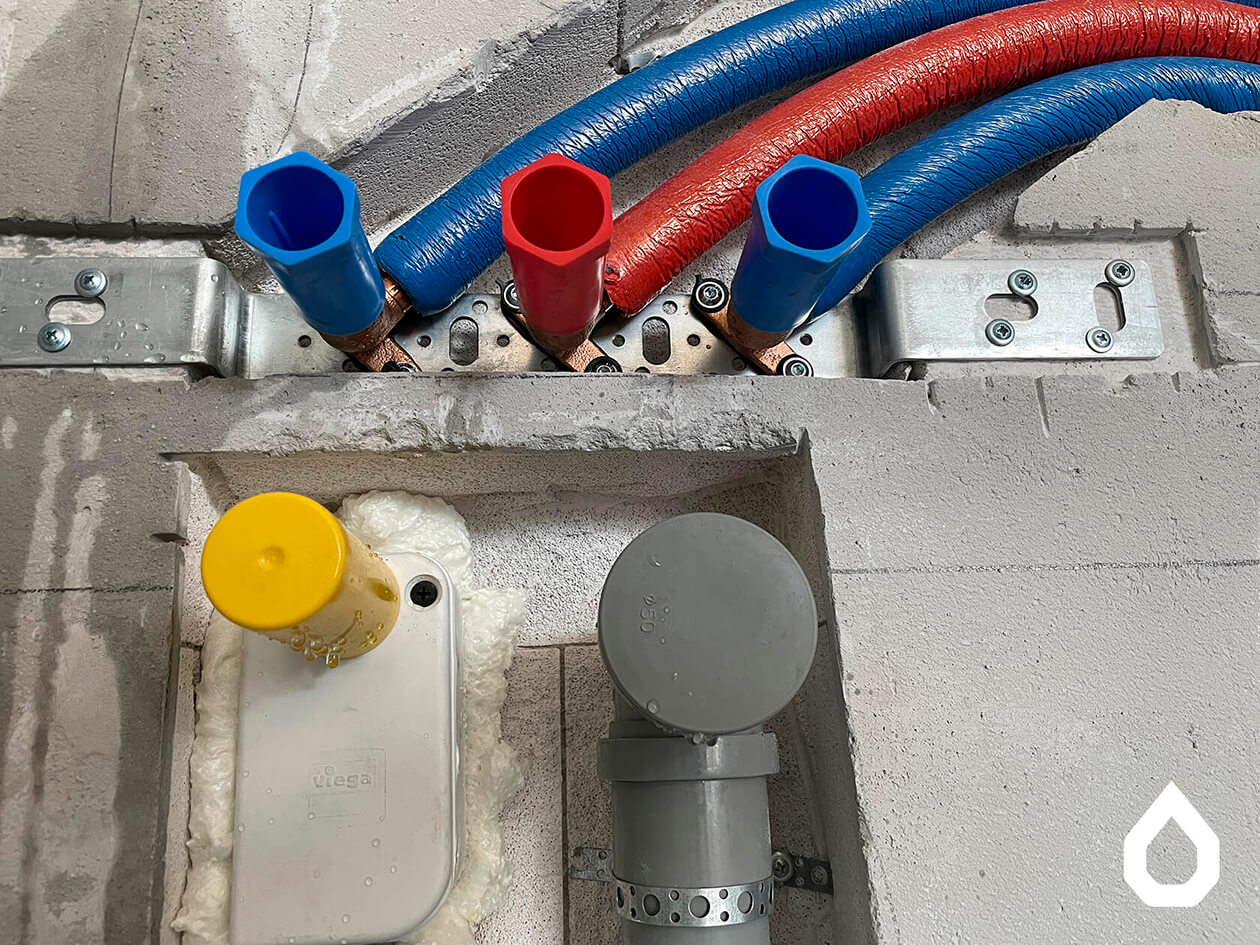

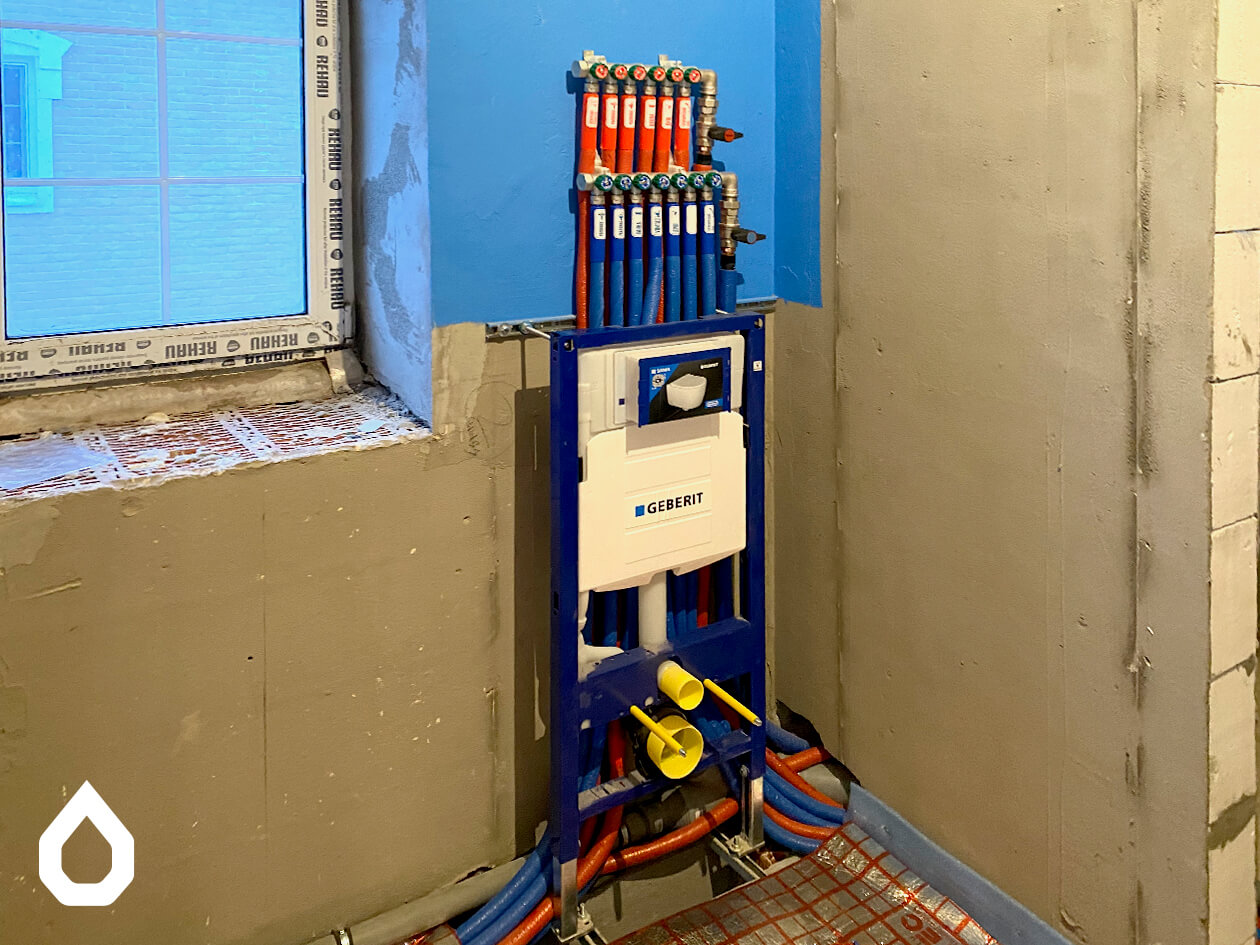

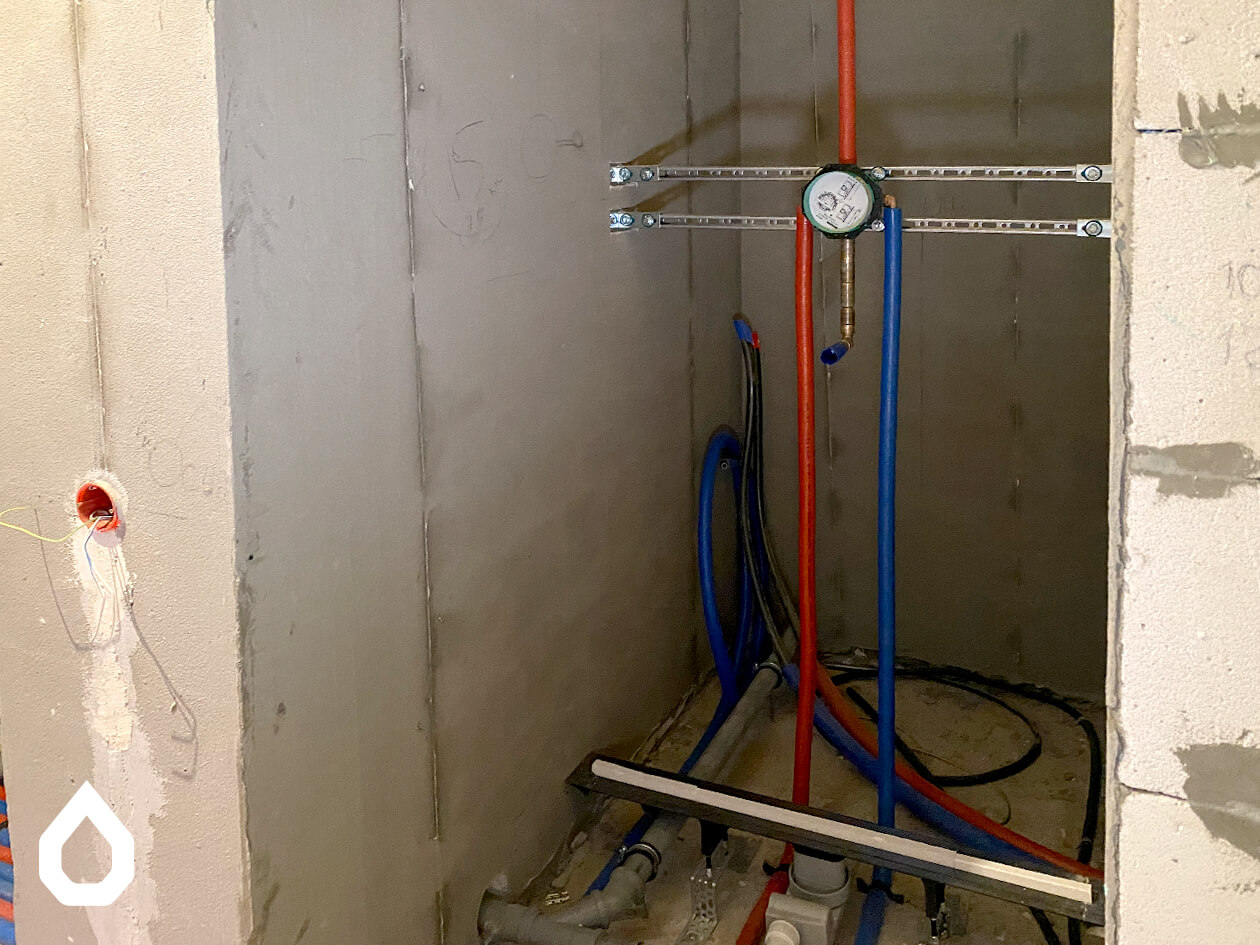

В квартире два узла ввода. Элементы узлов скомпонованы в узкие сантехнические ниши без ущерба удобству эксплуатации. Выбрали для водоснабжения оборудование топовых производителей — Rehau, TECE, Clage, Viega, Watts, FAR, Walraven.

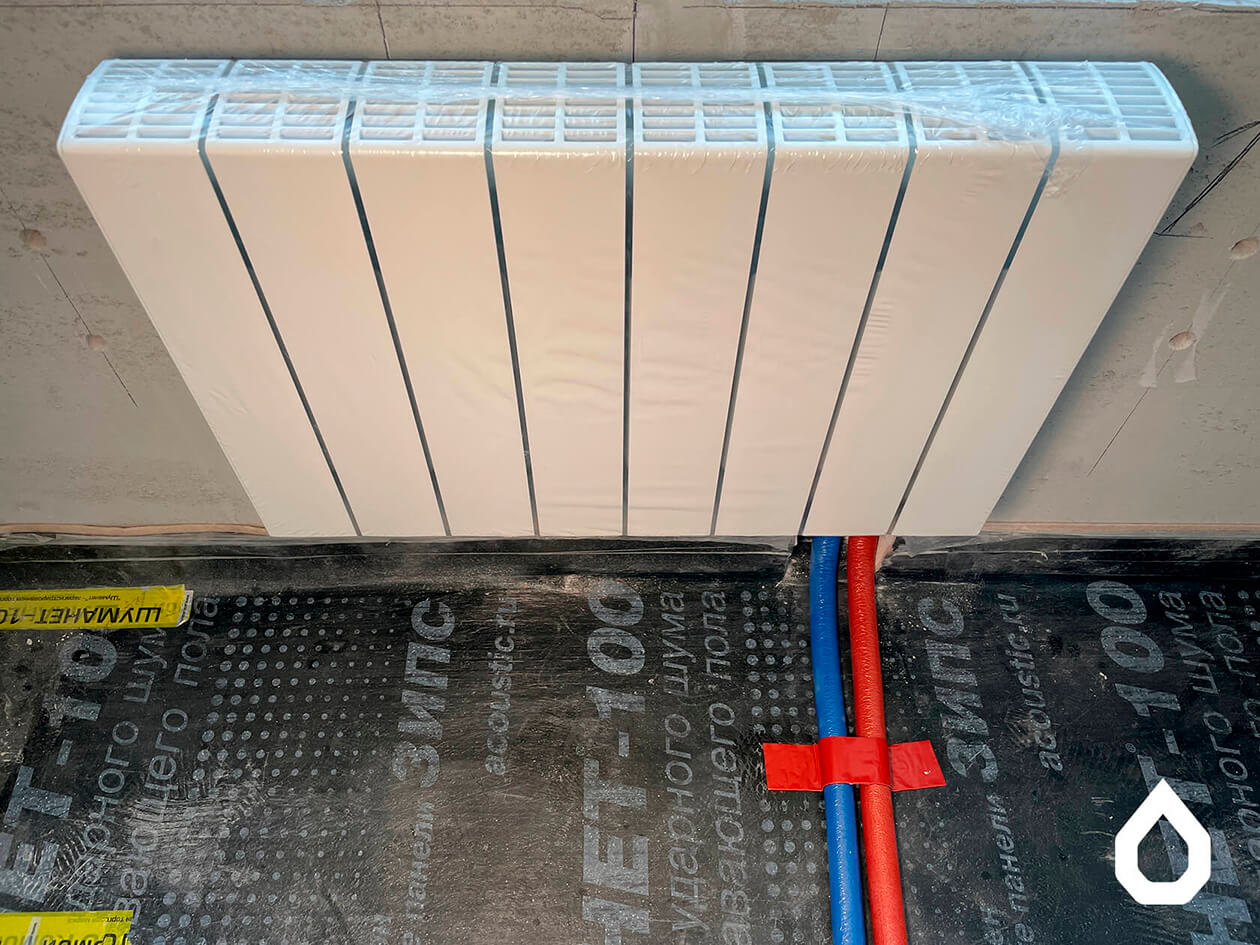

Для отопления поставили стальные трубчатые радиаторы KZTO «Соло Г» и «Параллели Г», плюс наш любимый конвектор Itermic.

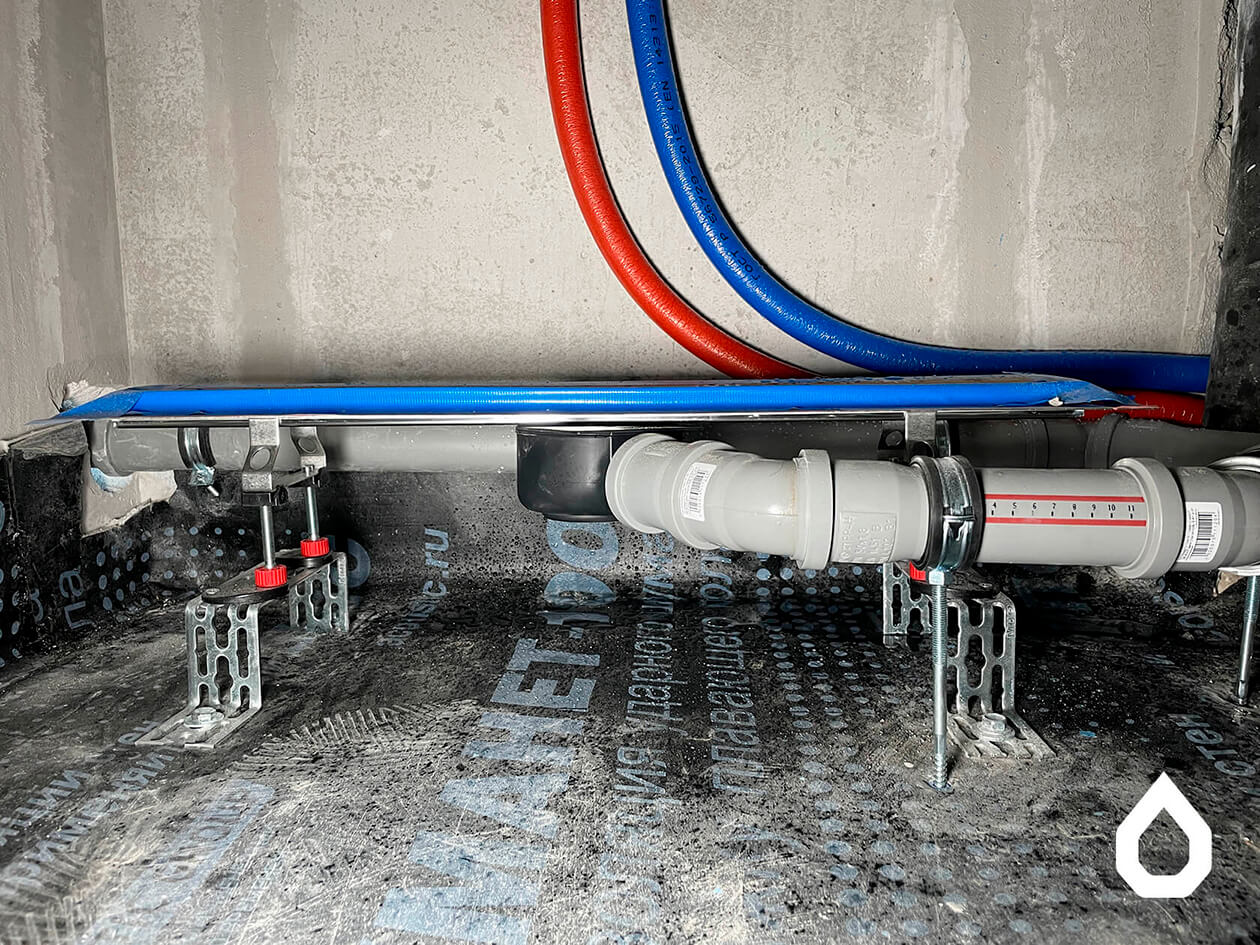

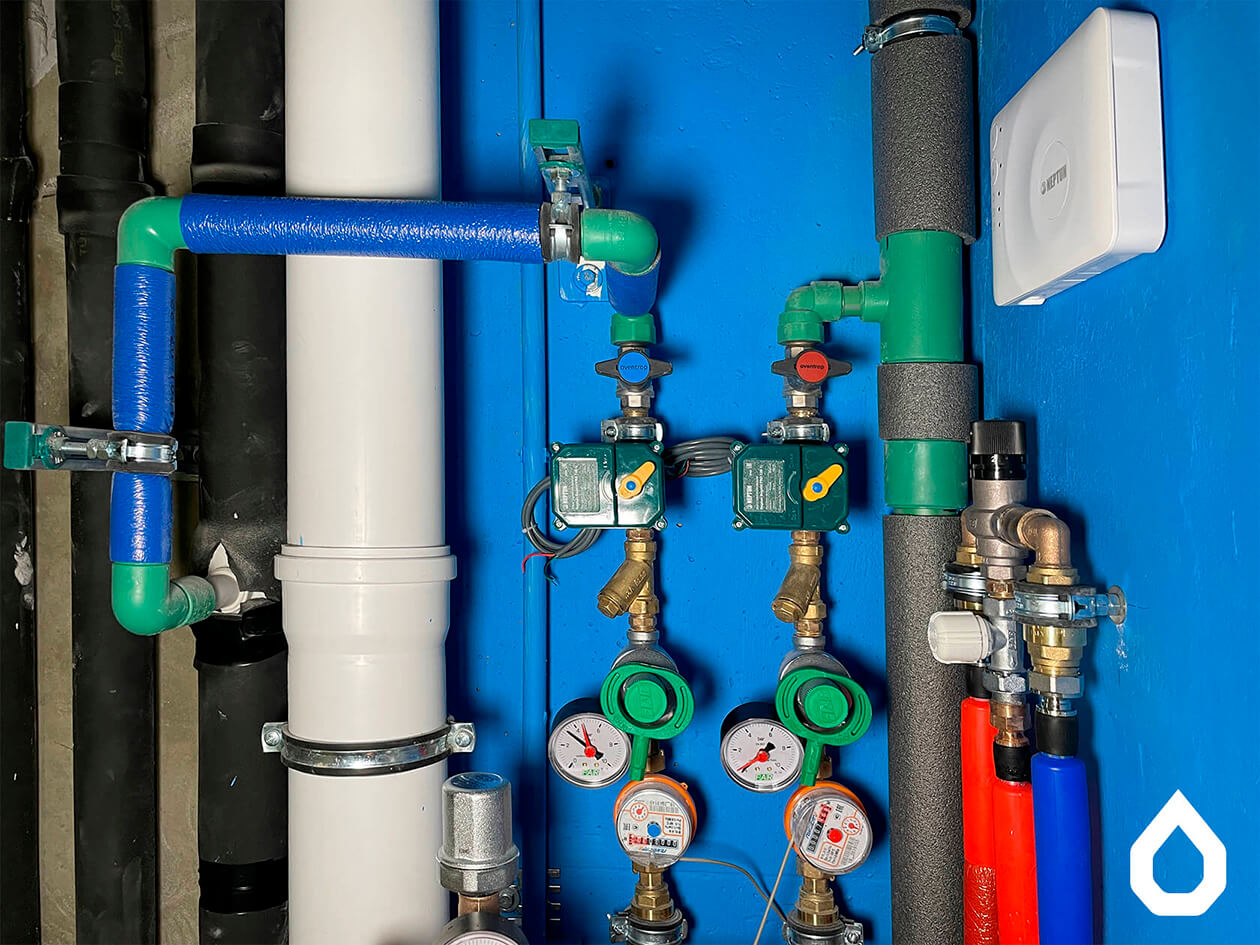

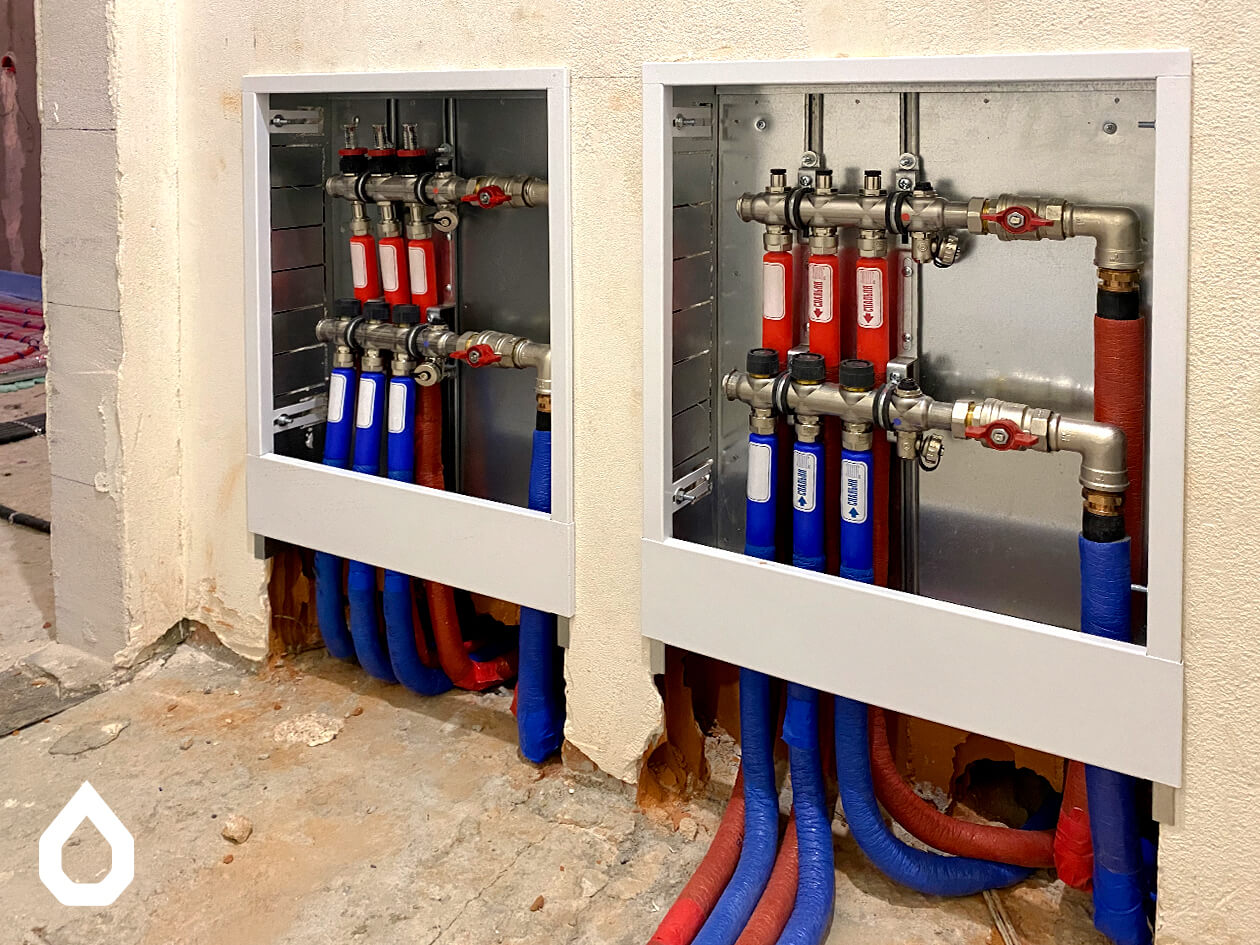

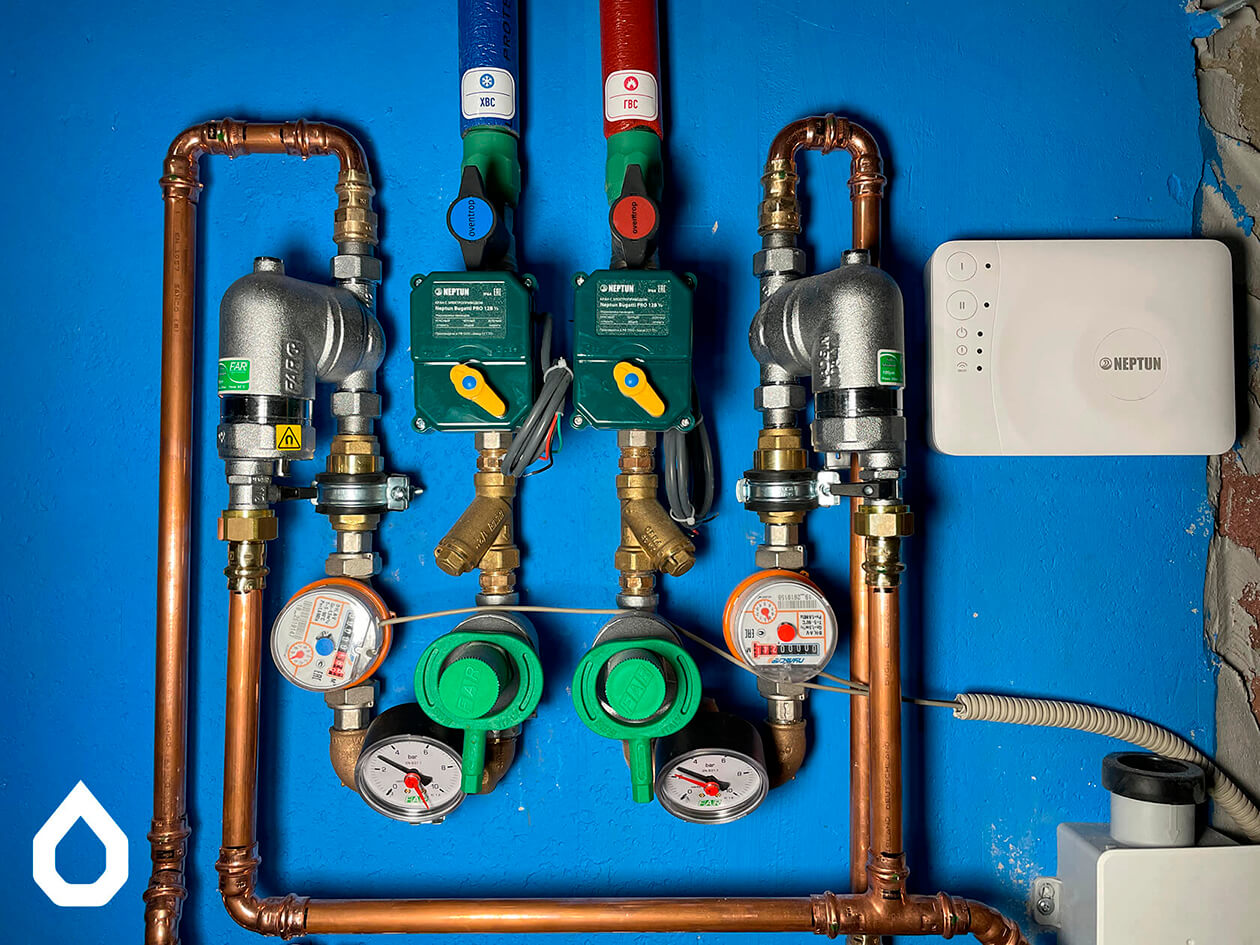

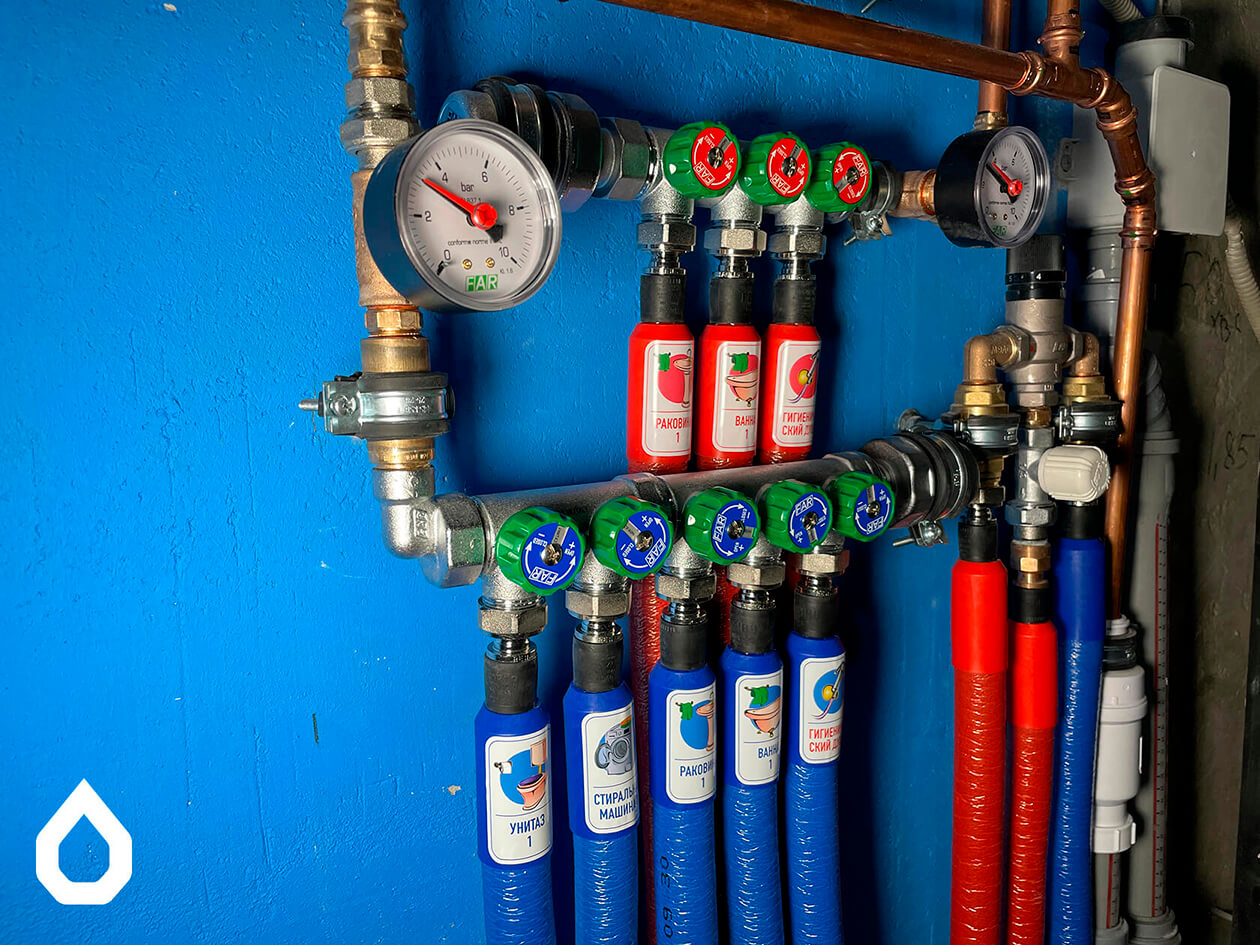

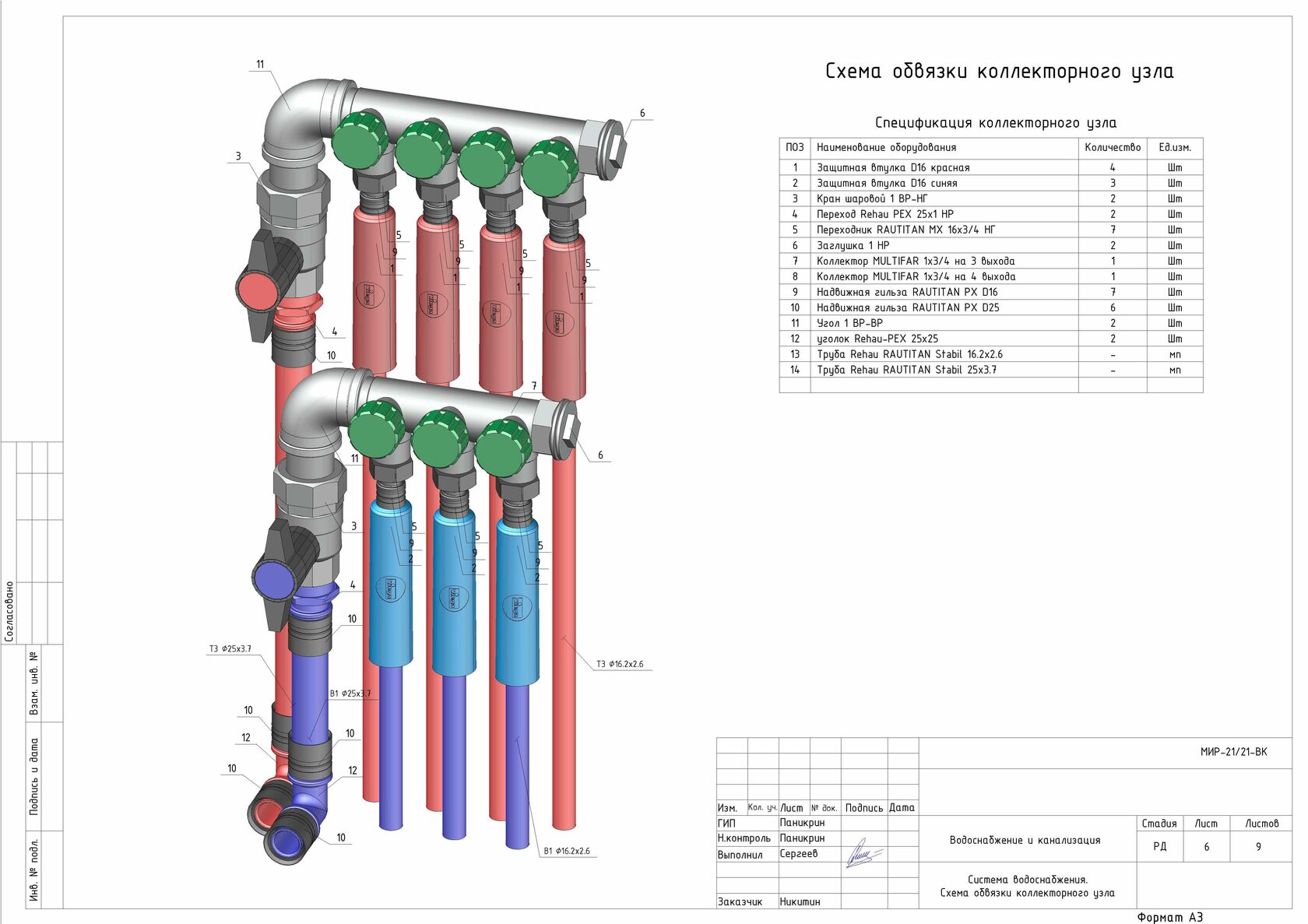

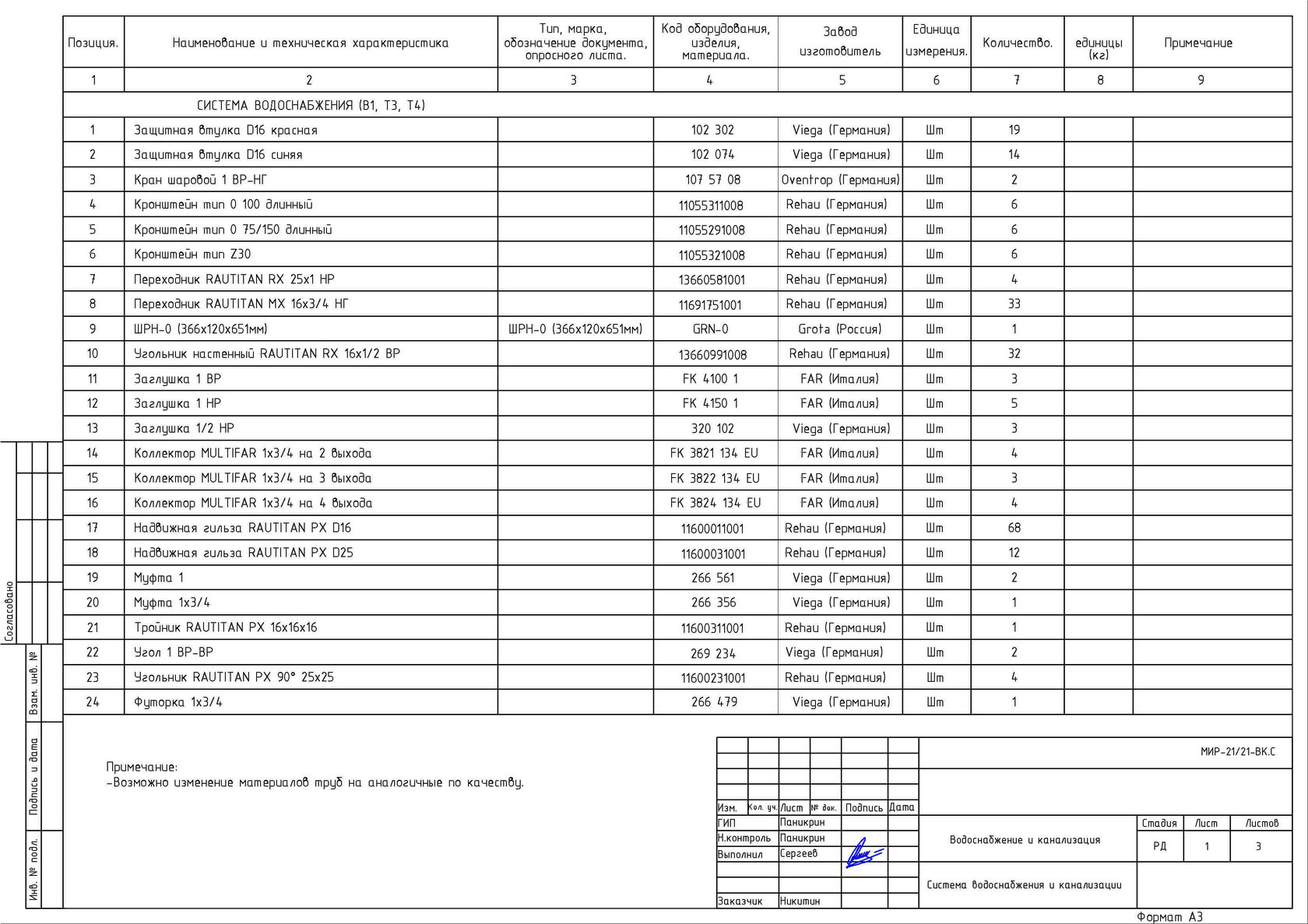

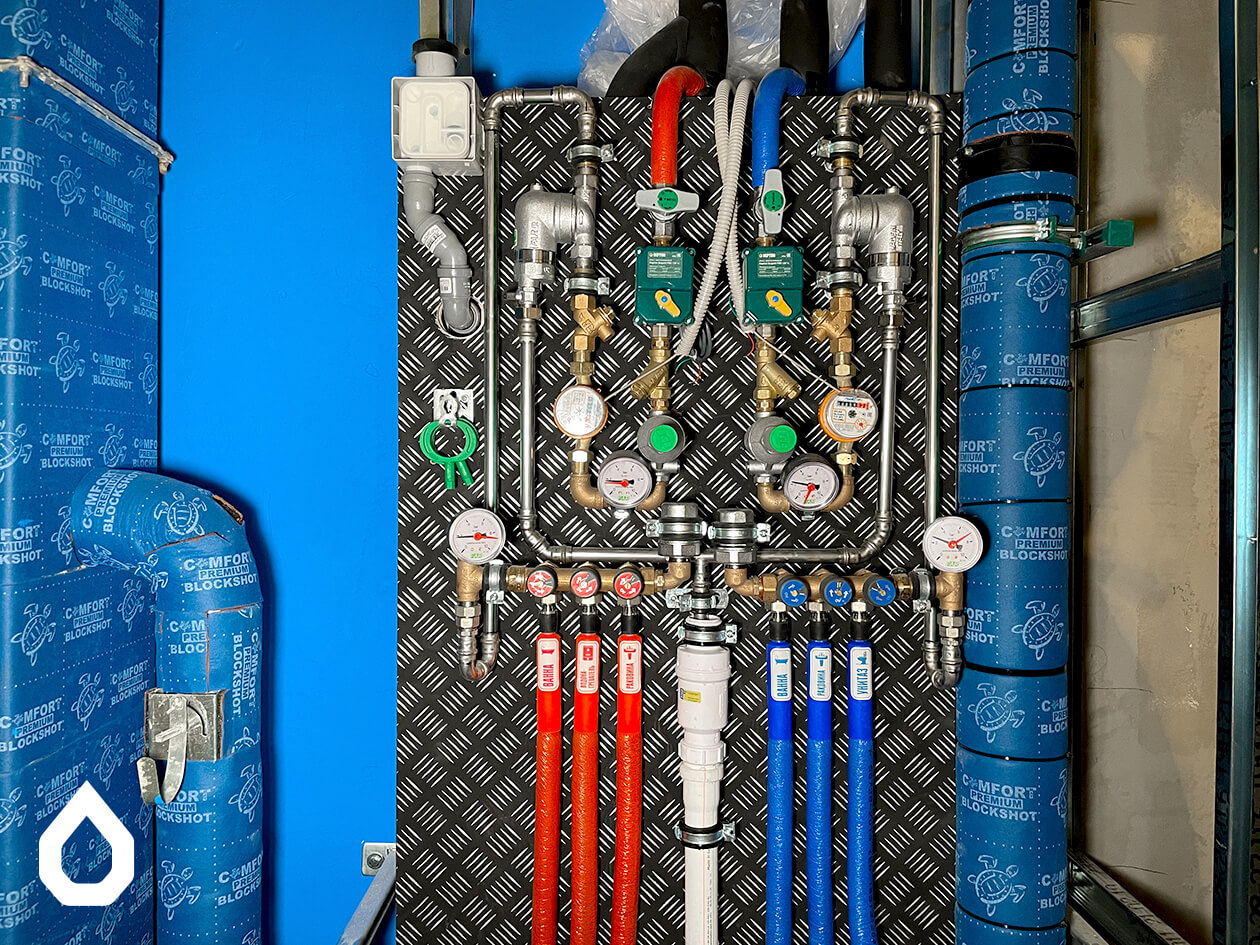

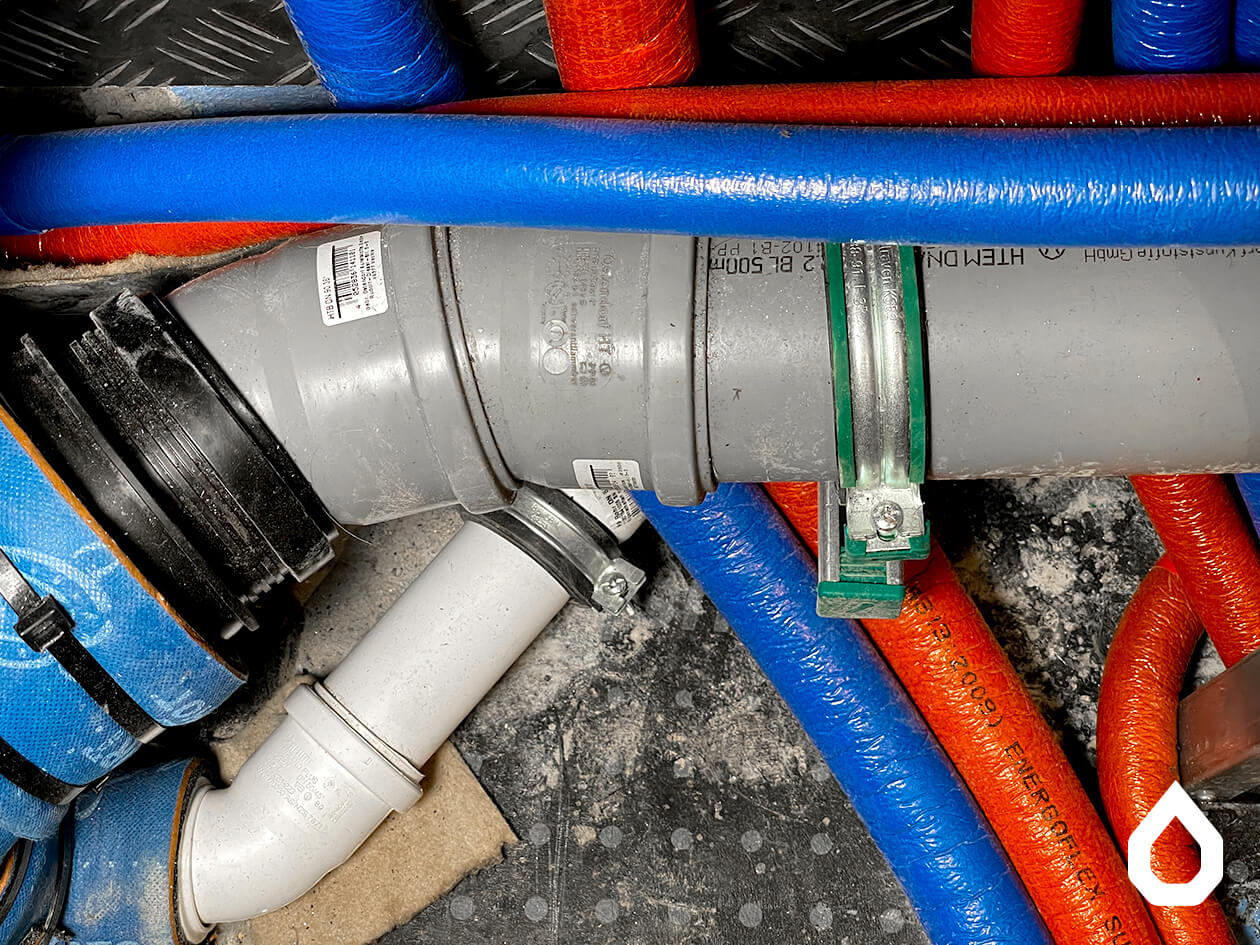

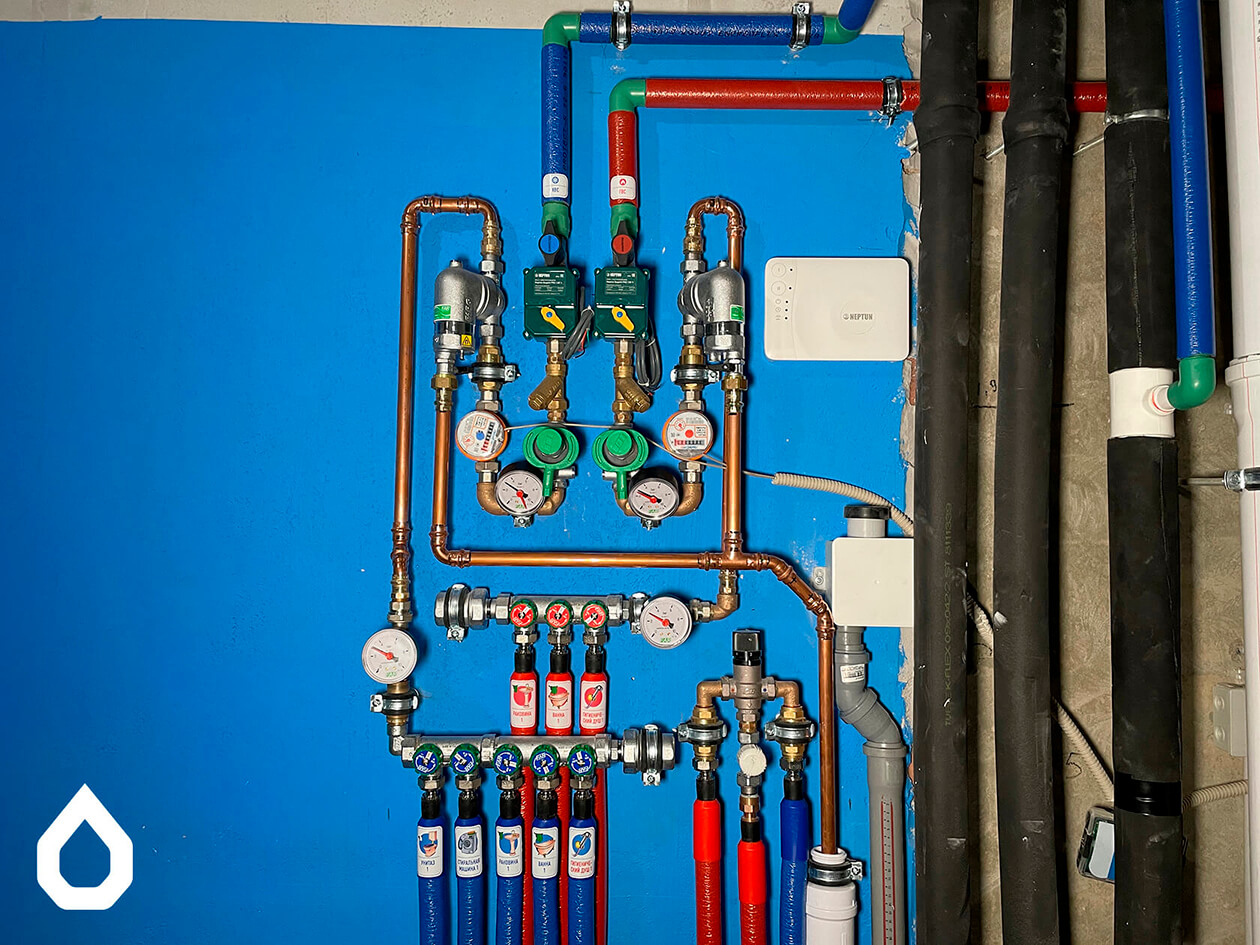

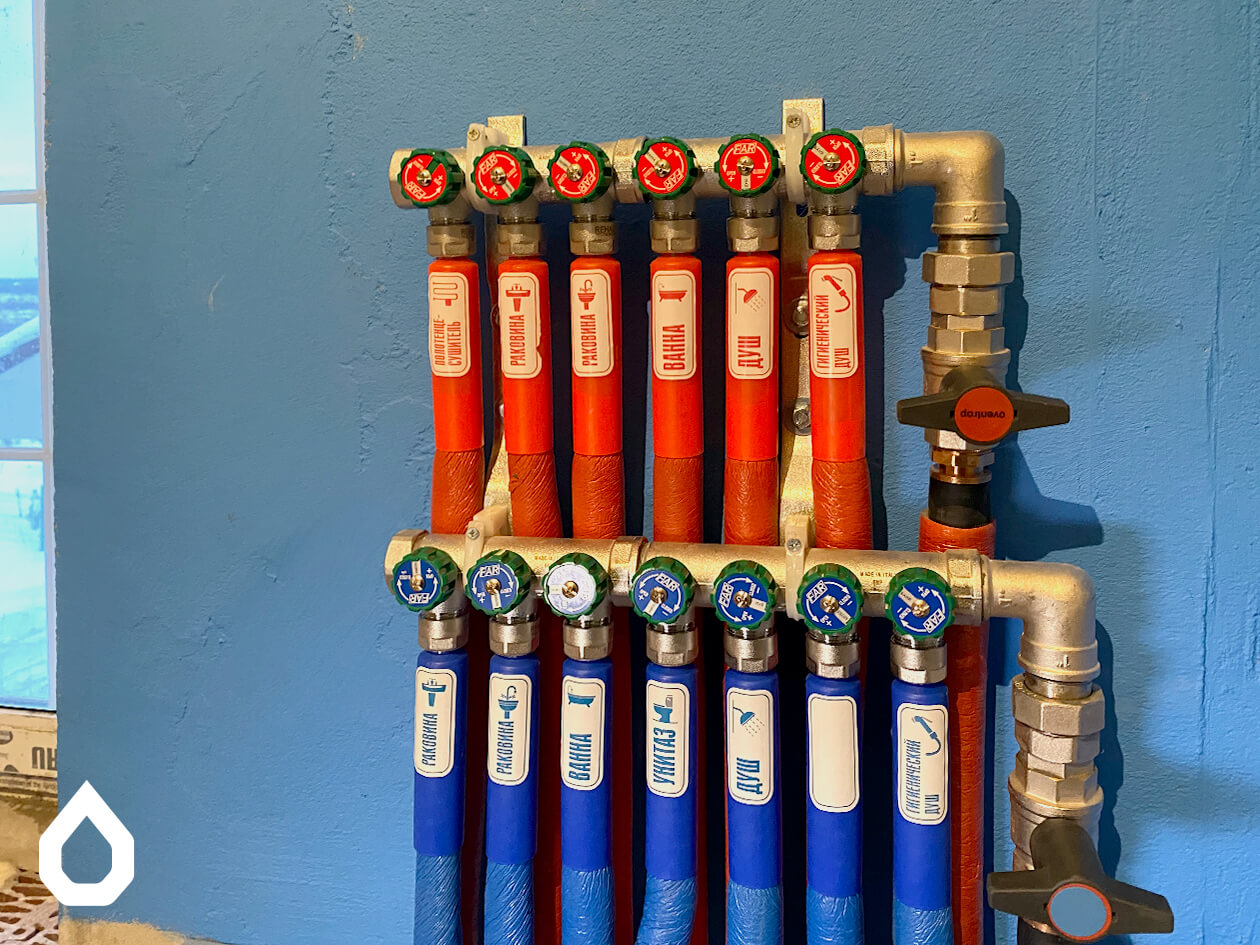

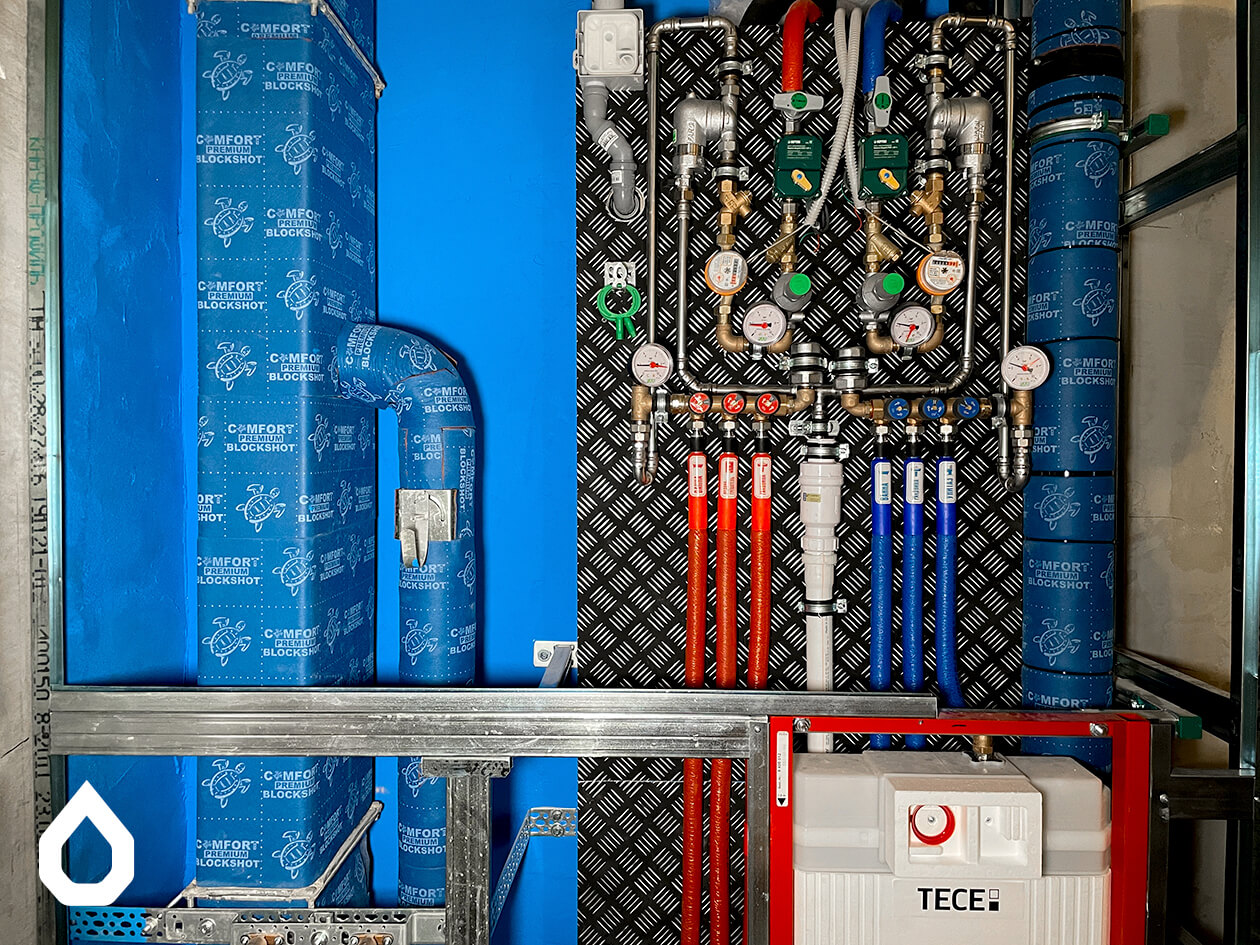

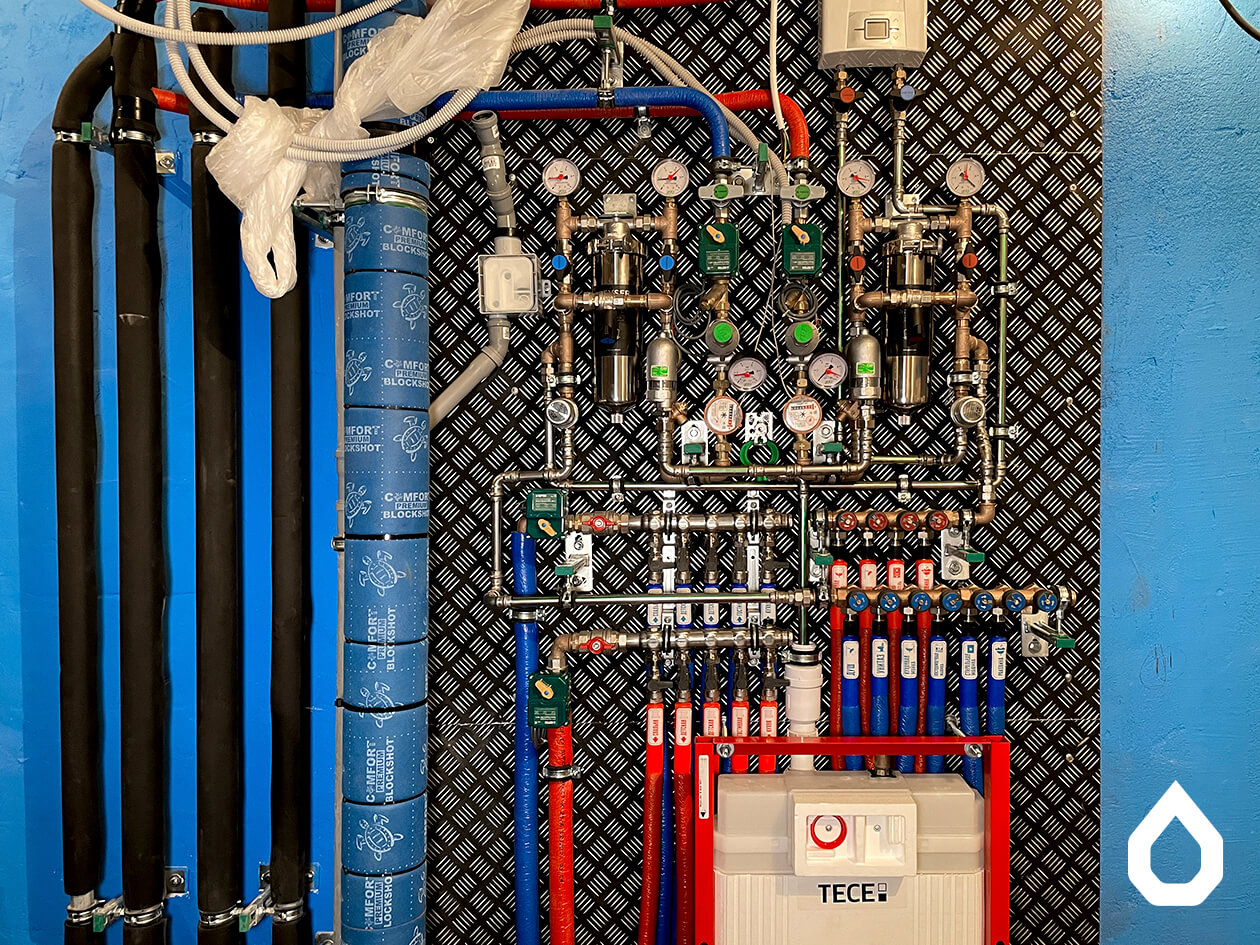

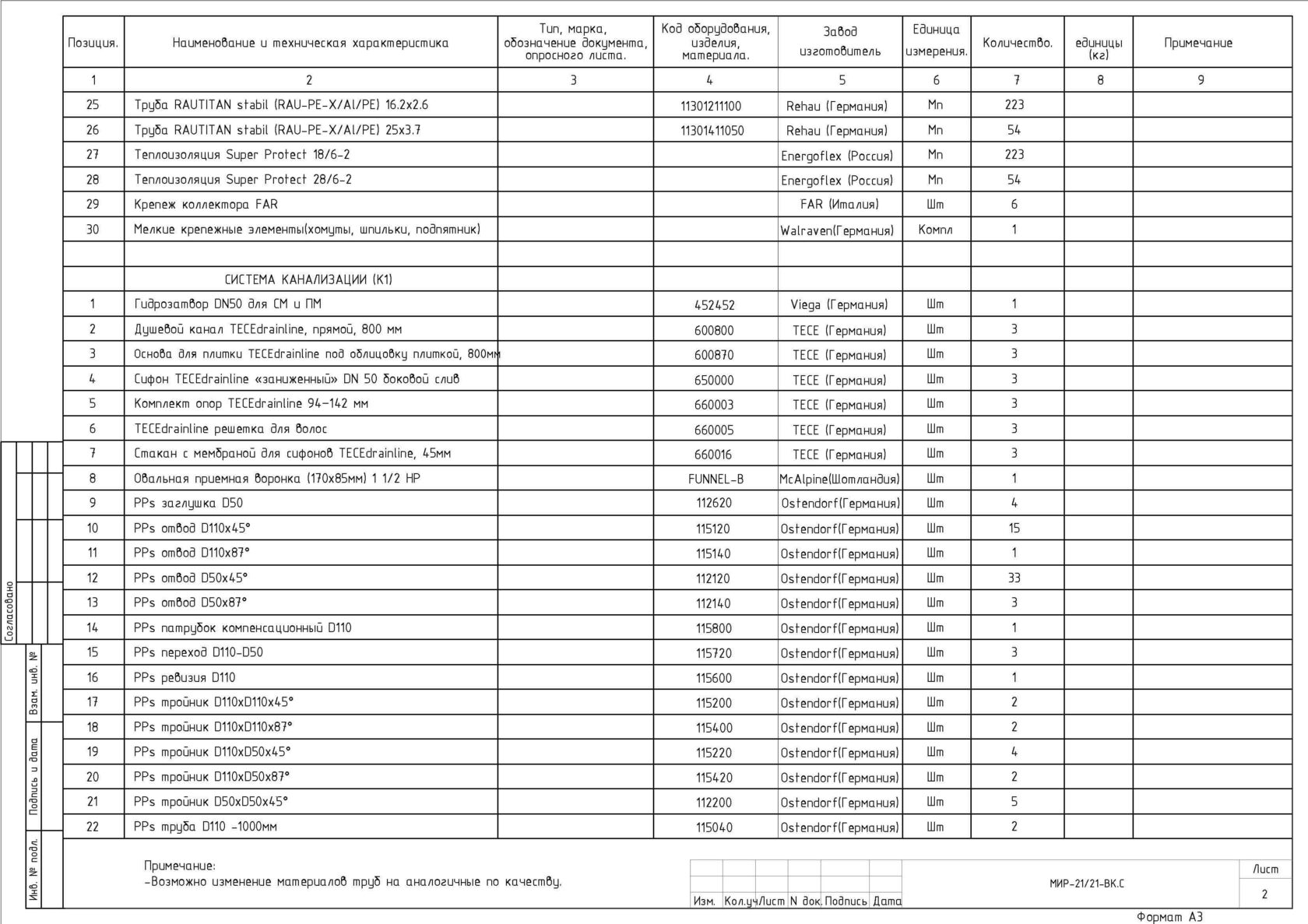

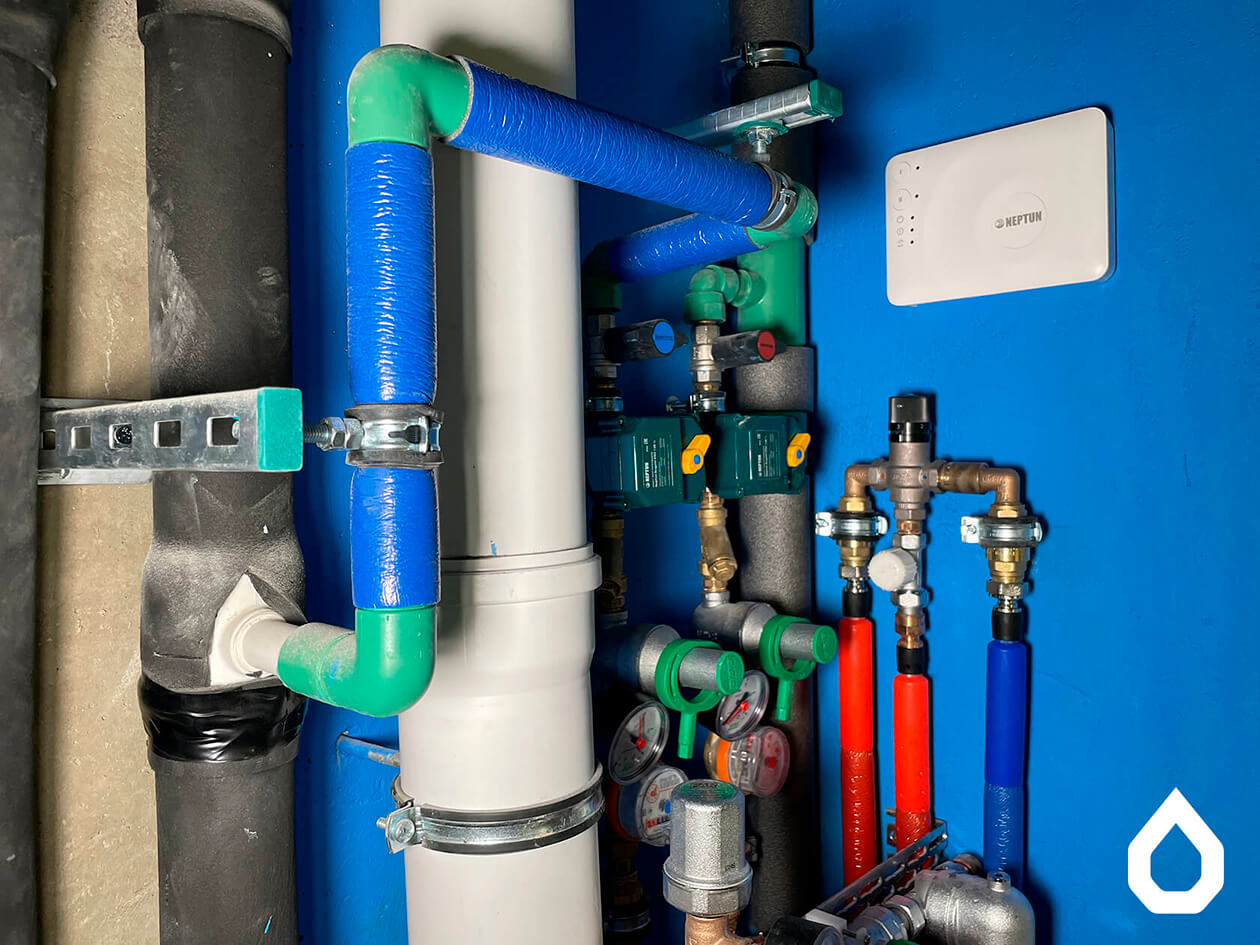

На узле ввода всё как мы любим — шаровый кран Oventrop «Optibal», защита от протечки Neptun, косой фильтр ITAP, редуктор давления FAR ВР-ВР с манометром, обратный клапан ITAP и фильтр тонкой очистки FAR. Поставили трубы ТЕСЕ и Rehau «RAUTITAN stabil». Коллекторы — FAR «MULTIFAR» 1 × ¾. Канализация из Rehau и Ostendorf.

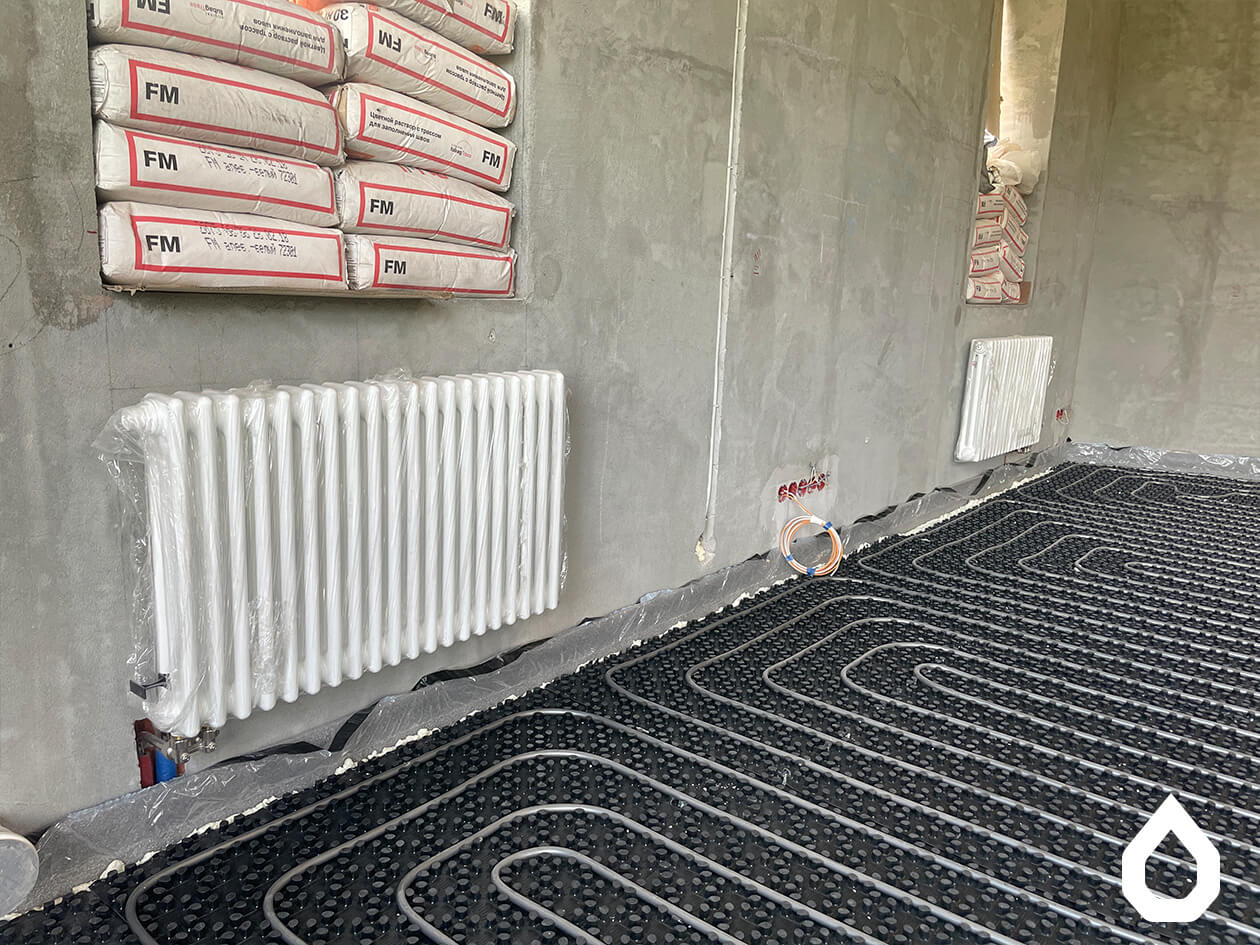

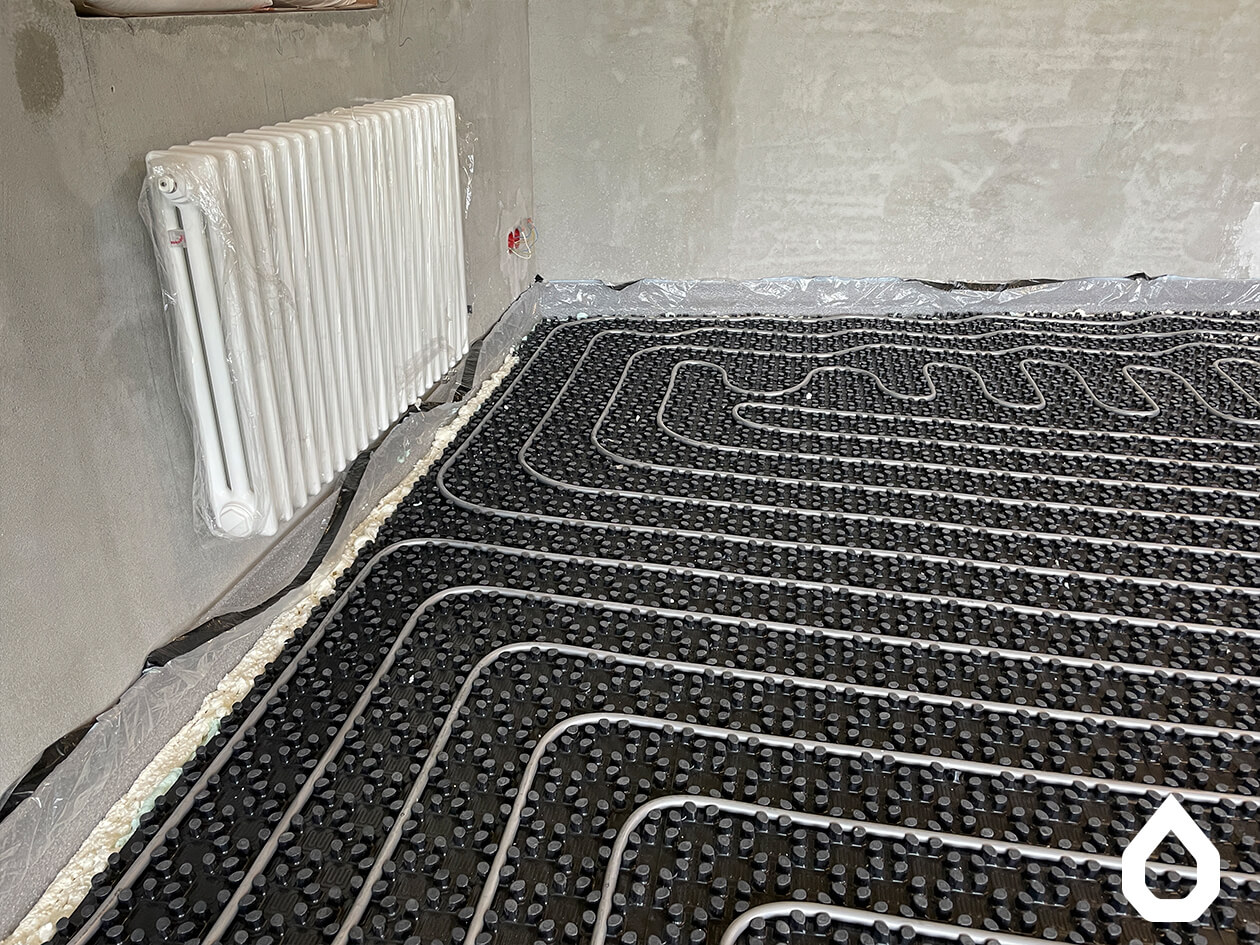

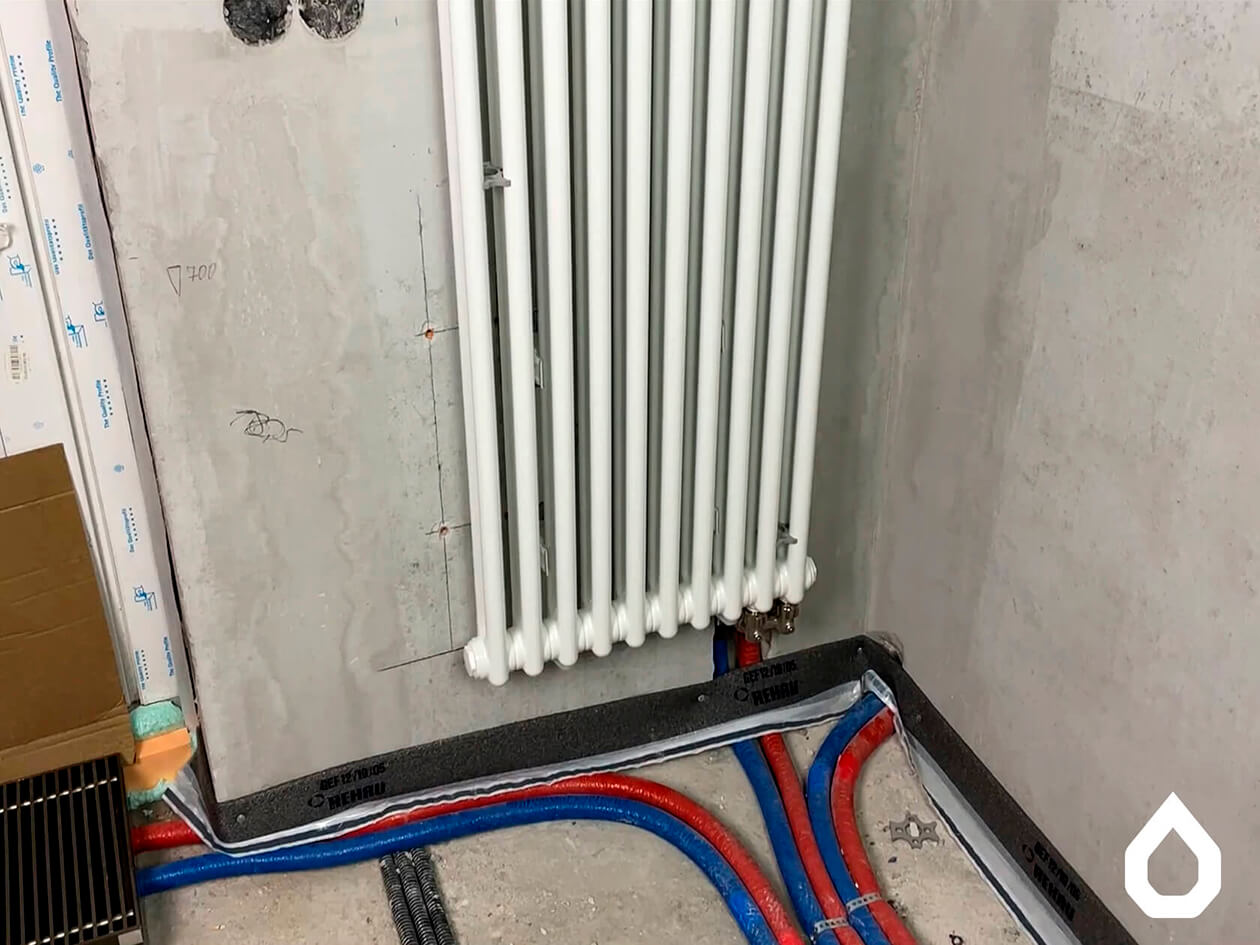

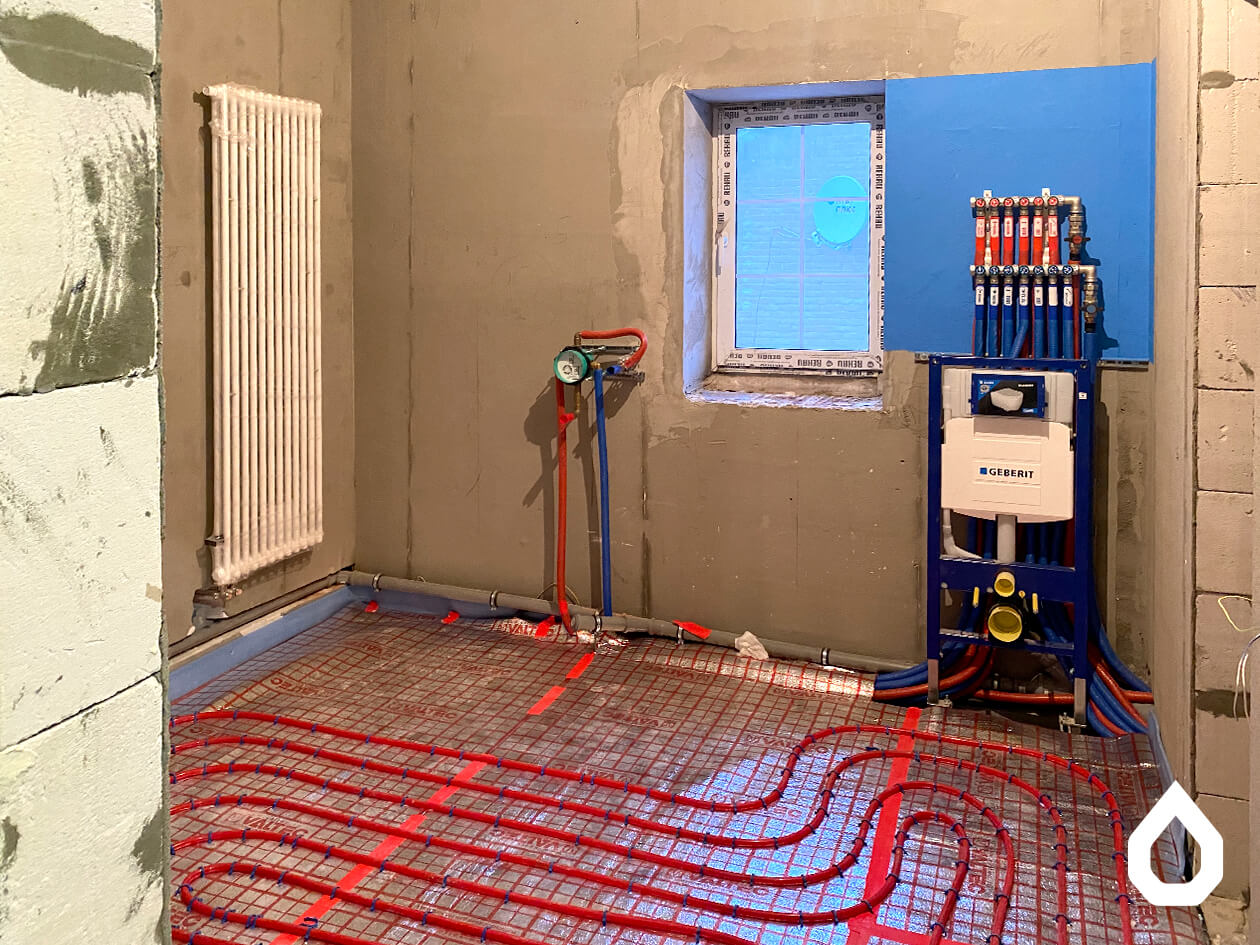

Схема отопления по традиции коллекторно-лучевая. Приборы: стальные трубчатые радиаторы Zehnder Charleston, панельные Kermi FKO и внутрипольные конвекторы Itermic.

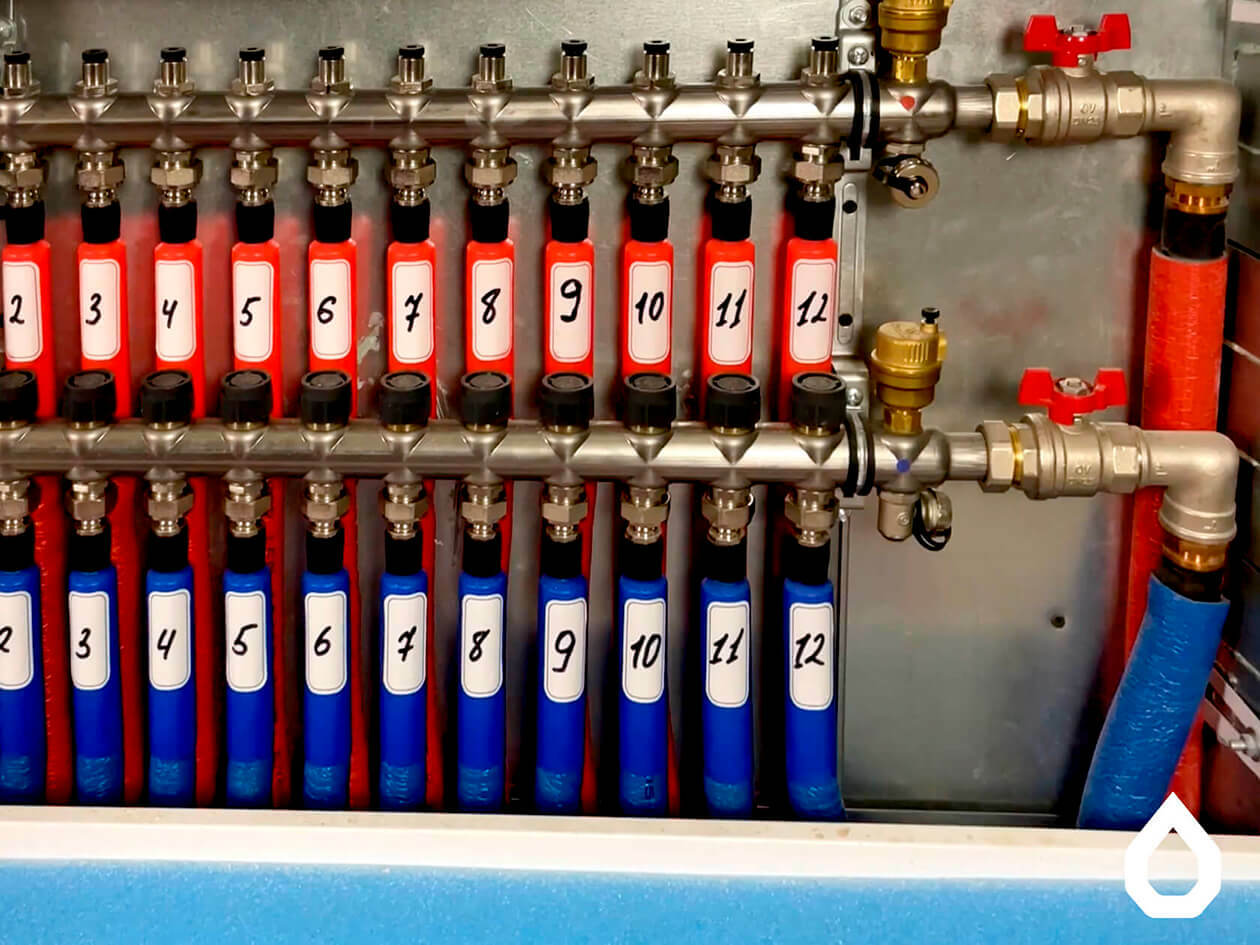

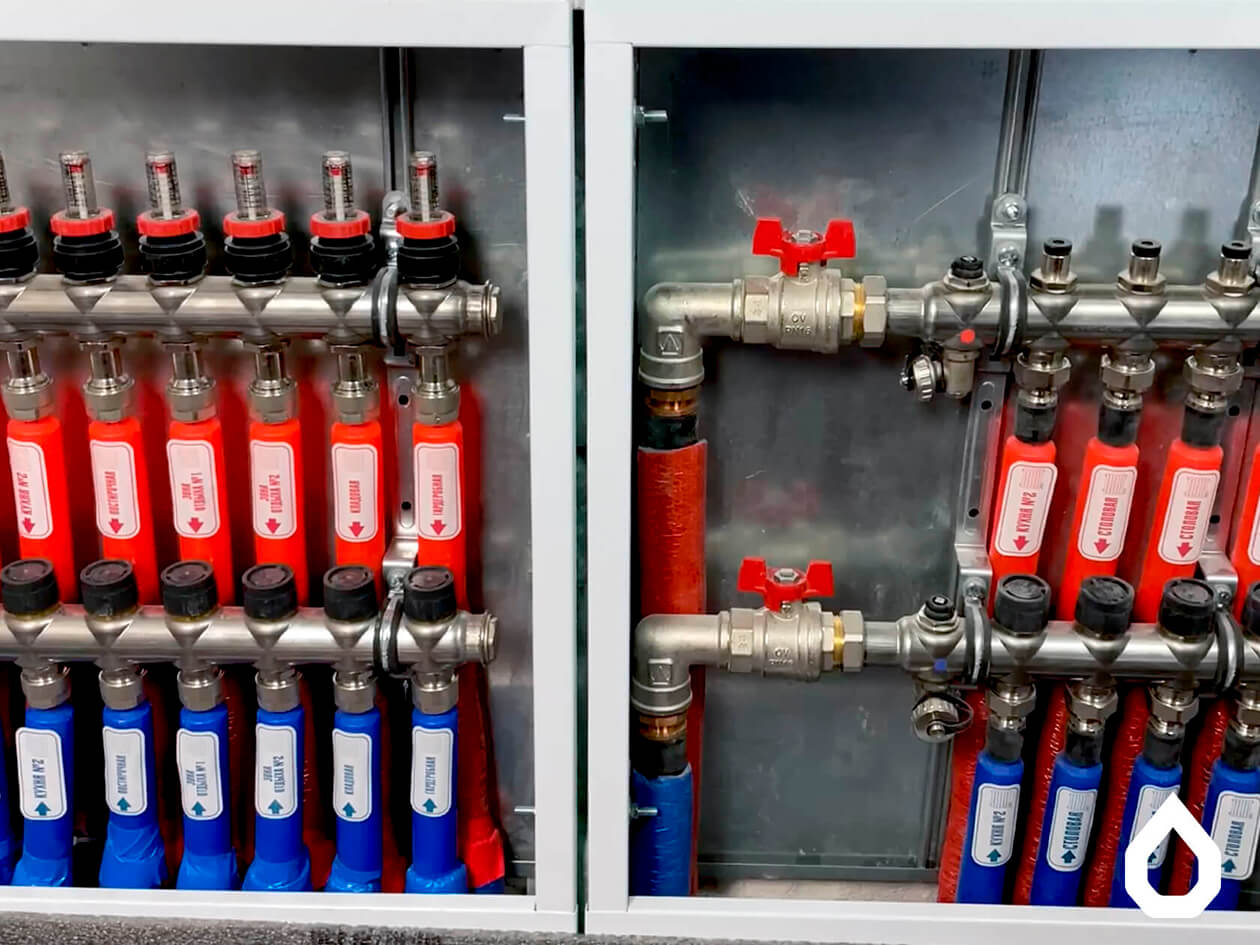

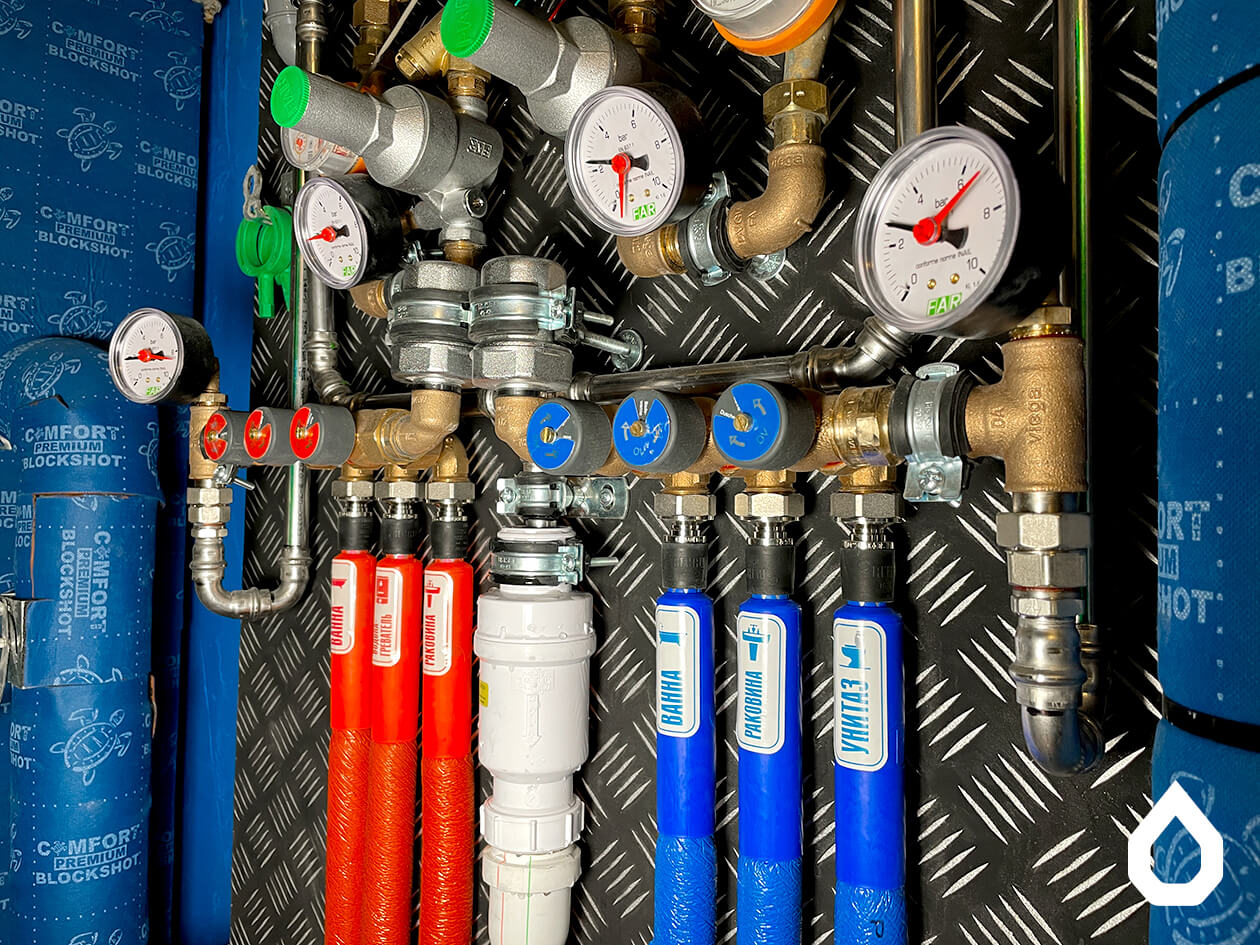

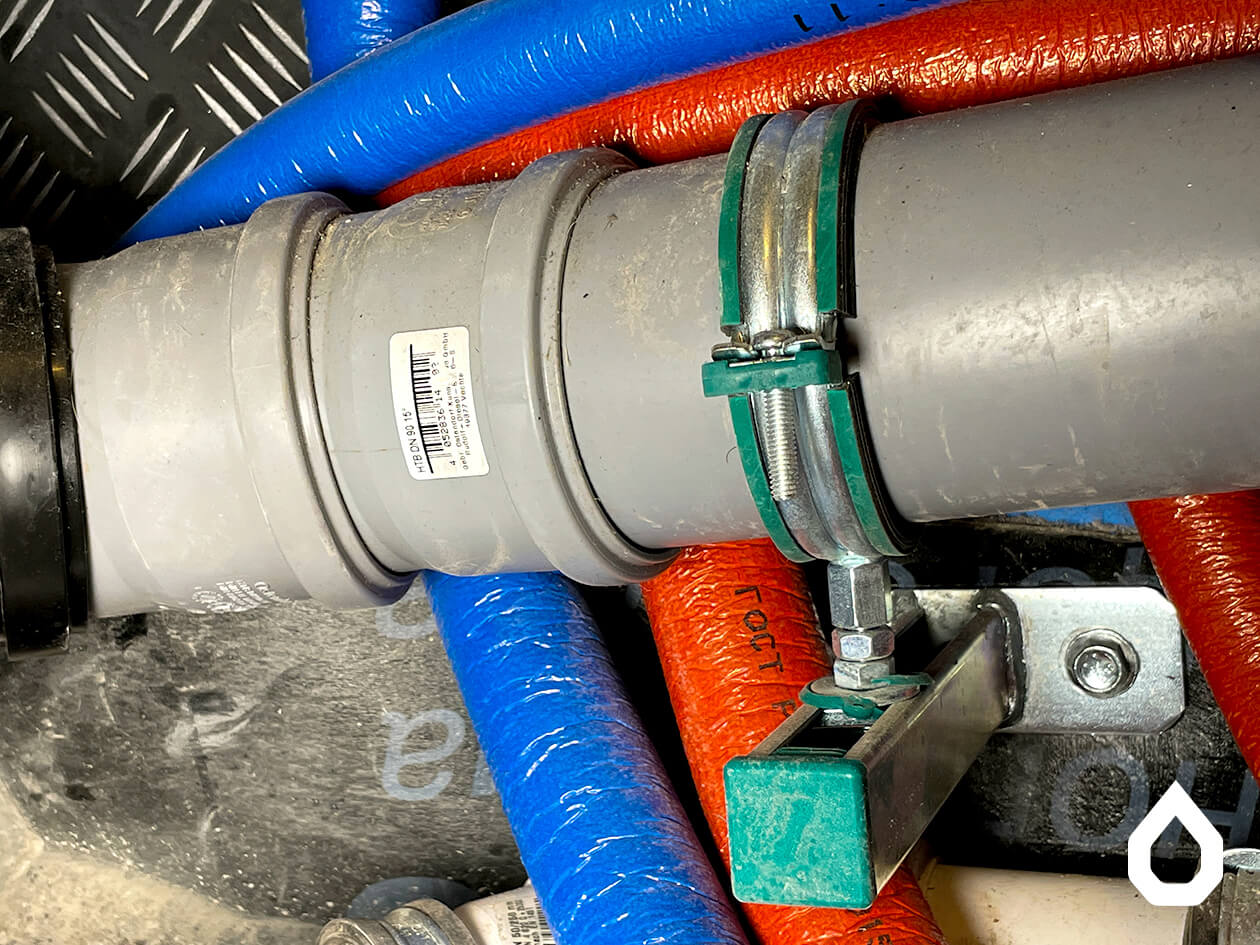

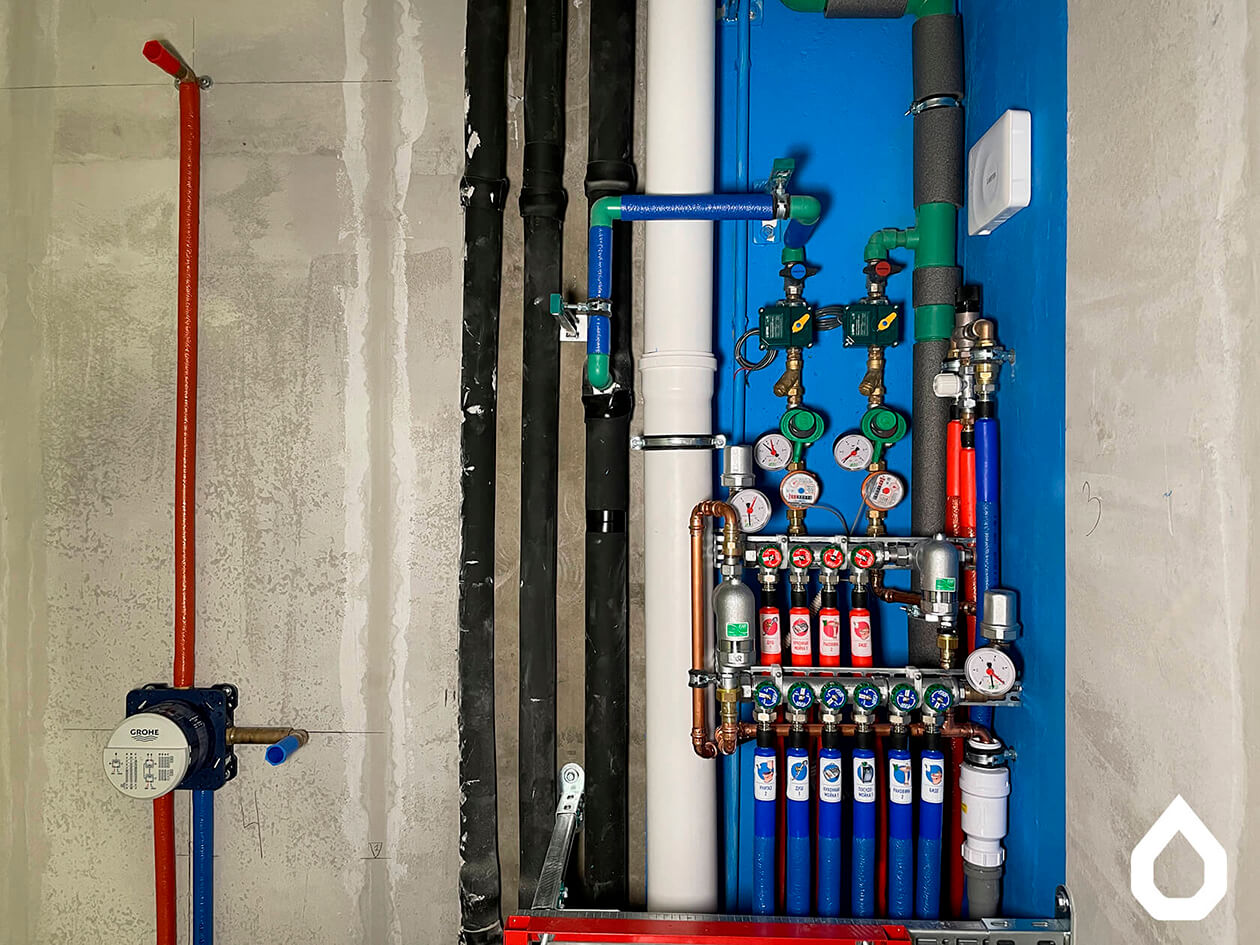

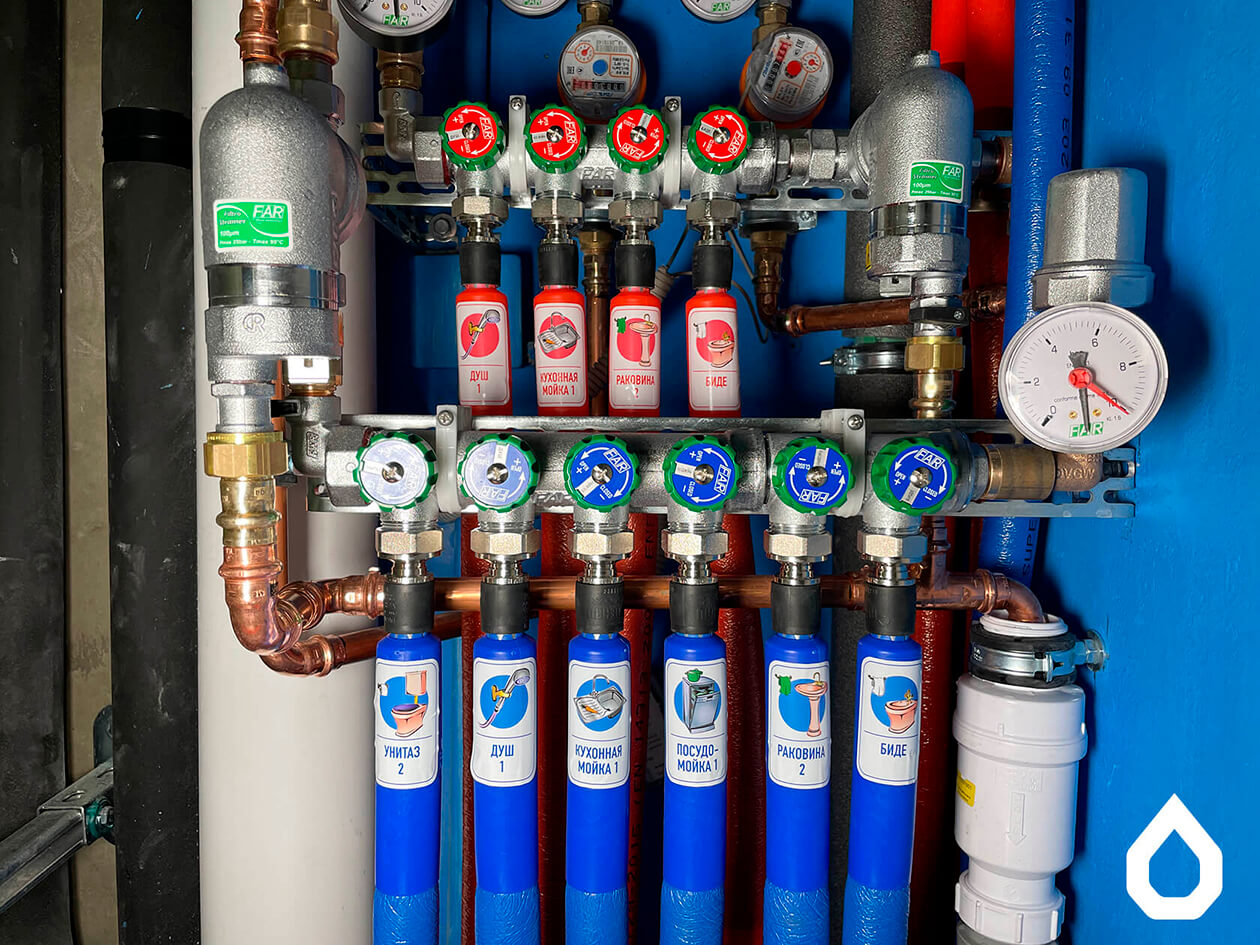

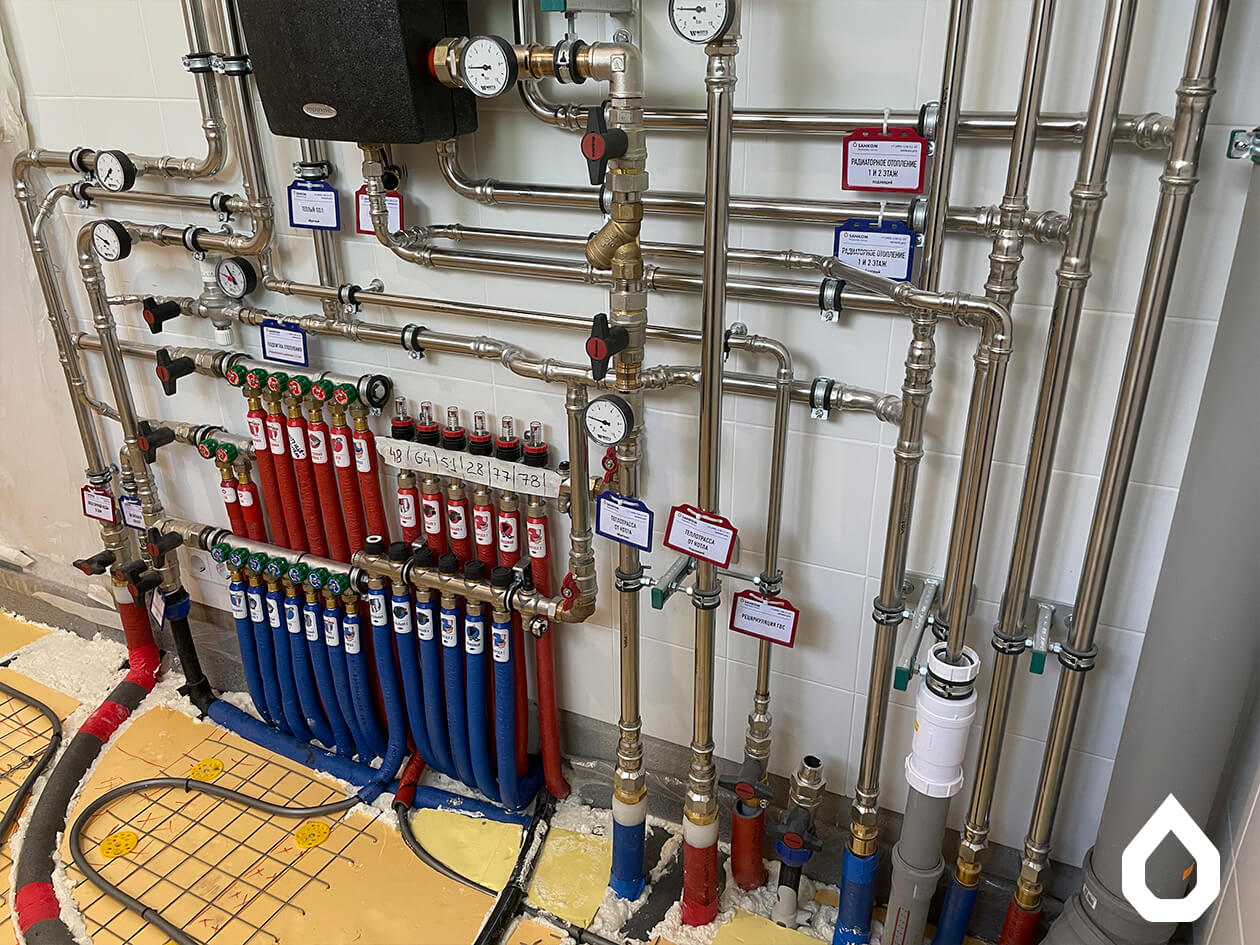

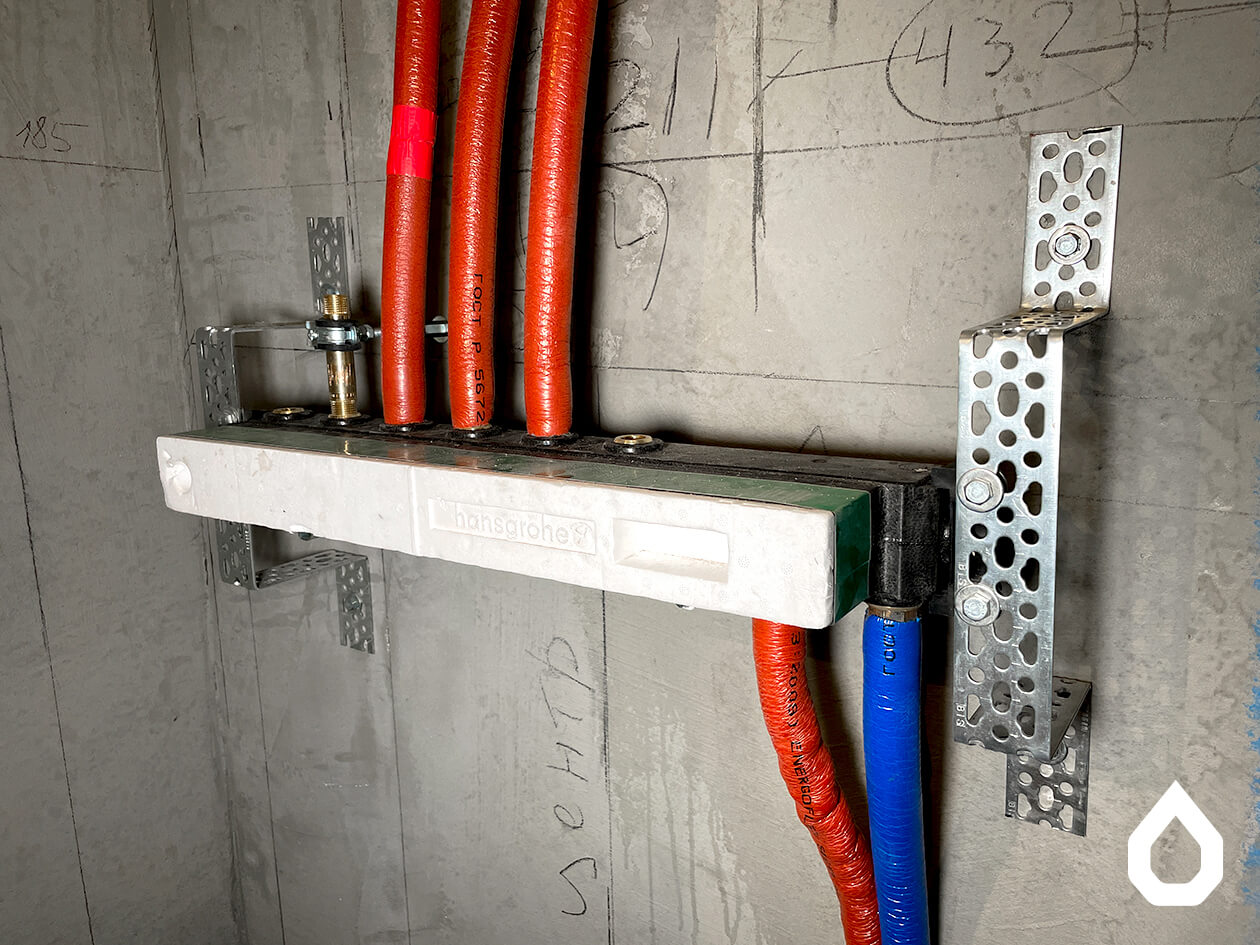

В квартире три узла ввода и распределения. На вводах стандартные наборы элементов — см. описание к проекту квартиры в ЖК «ЗилАрт» ↑. Два узла с магистральными фильтрами Гейзер «Премьер 10BB». Водопровод спроектирован по коллекторной схеме, трубы ТЕСЕ из сшитого полиэтилена. Коллекторы — Oventrop «Multidis R» ¾ × ¾ под евроконус. Канализация — PPs Ostendorf диаметром 40–110 мм.
Отопление внутрипольными конвекторами Itermic. Регулировка температуры термостатическими головками.

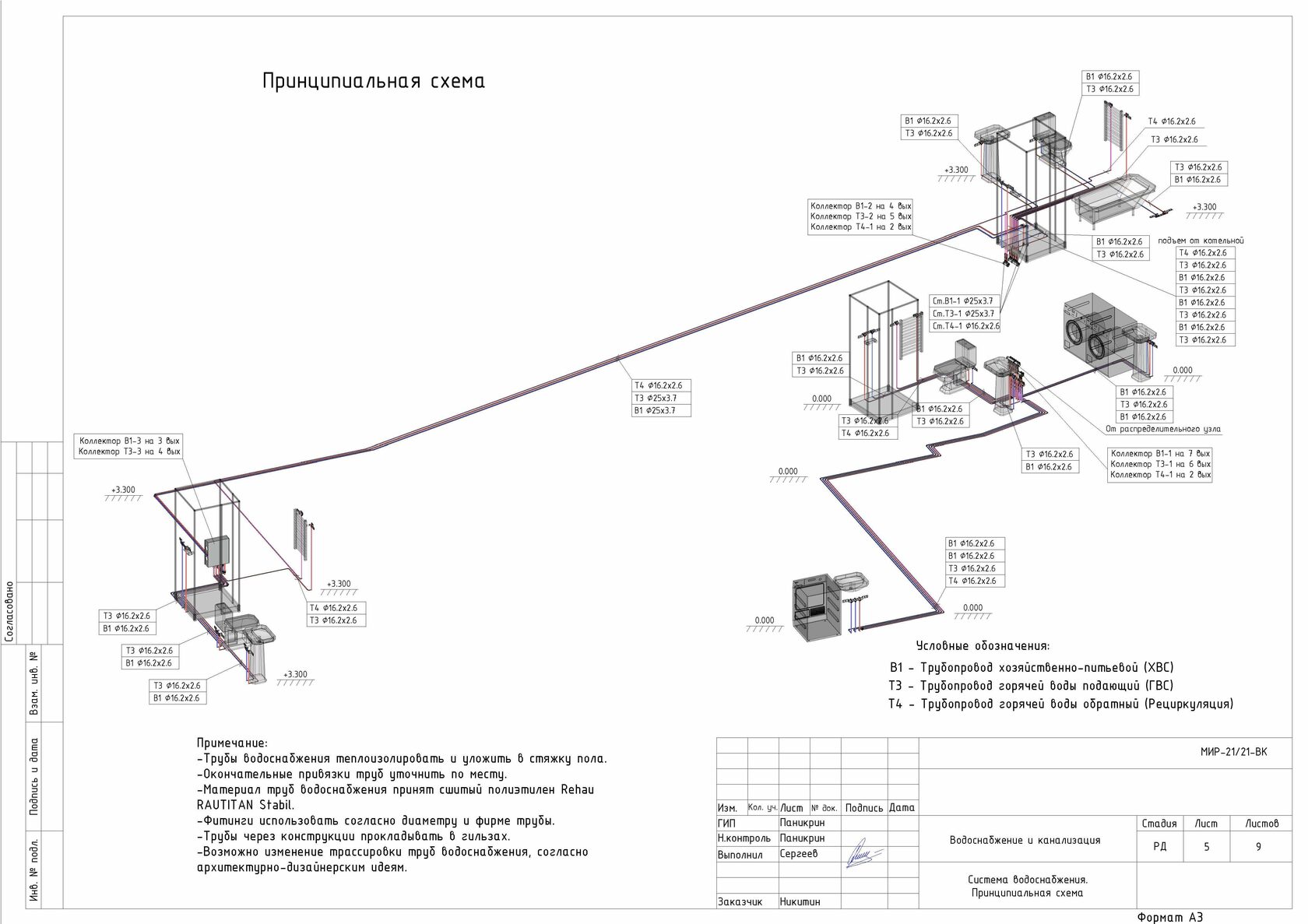

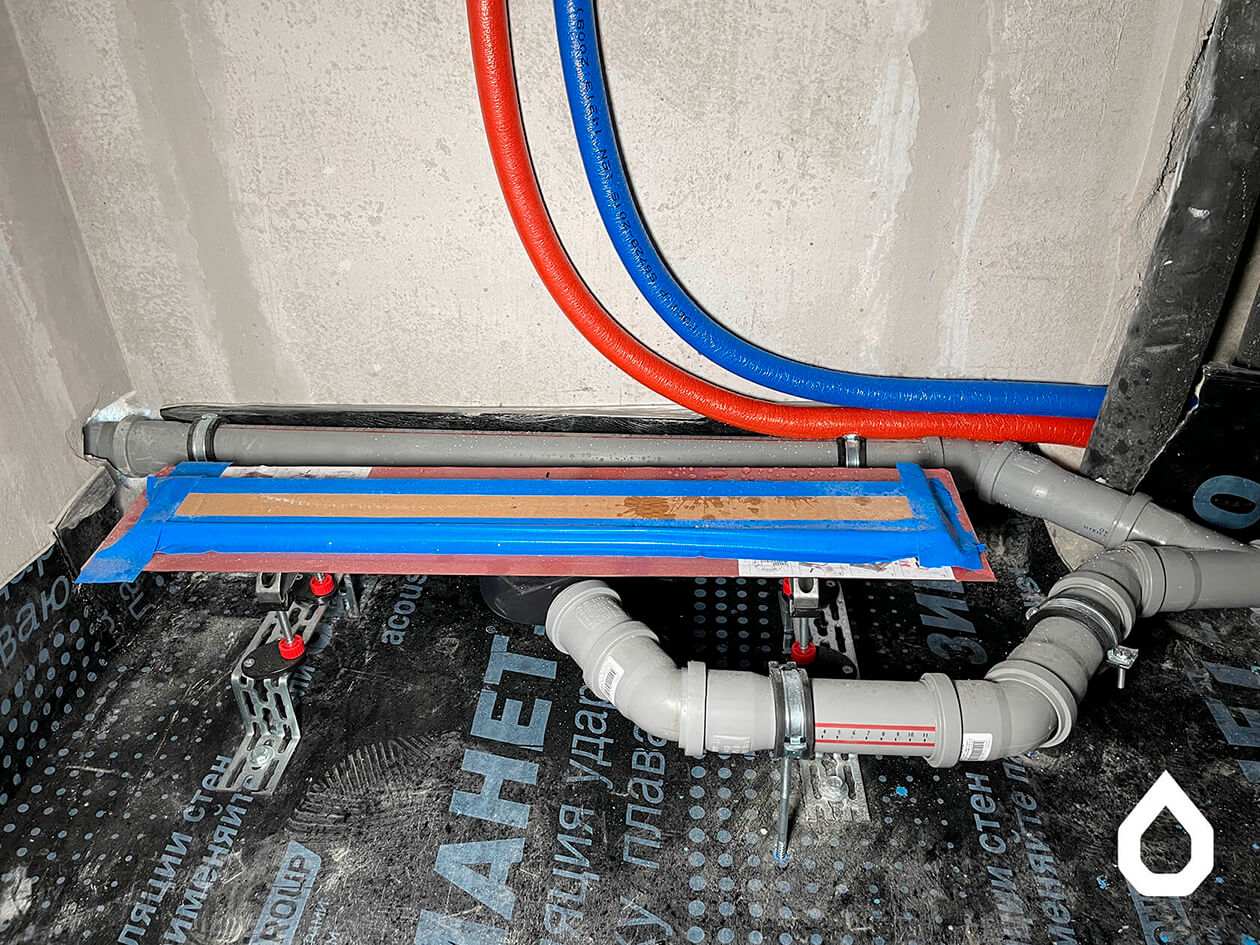

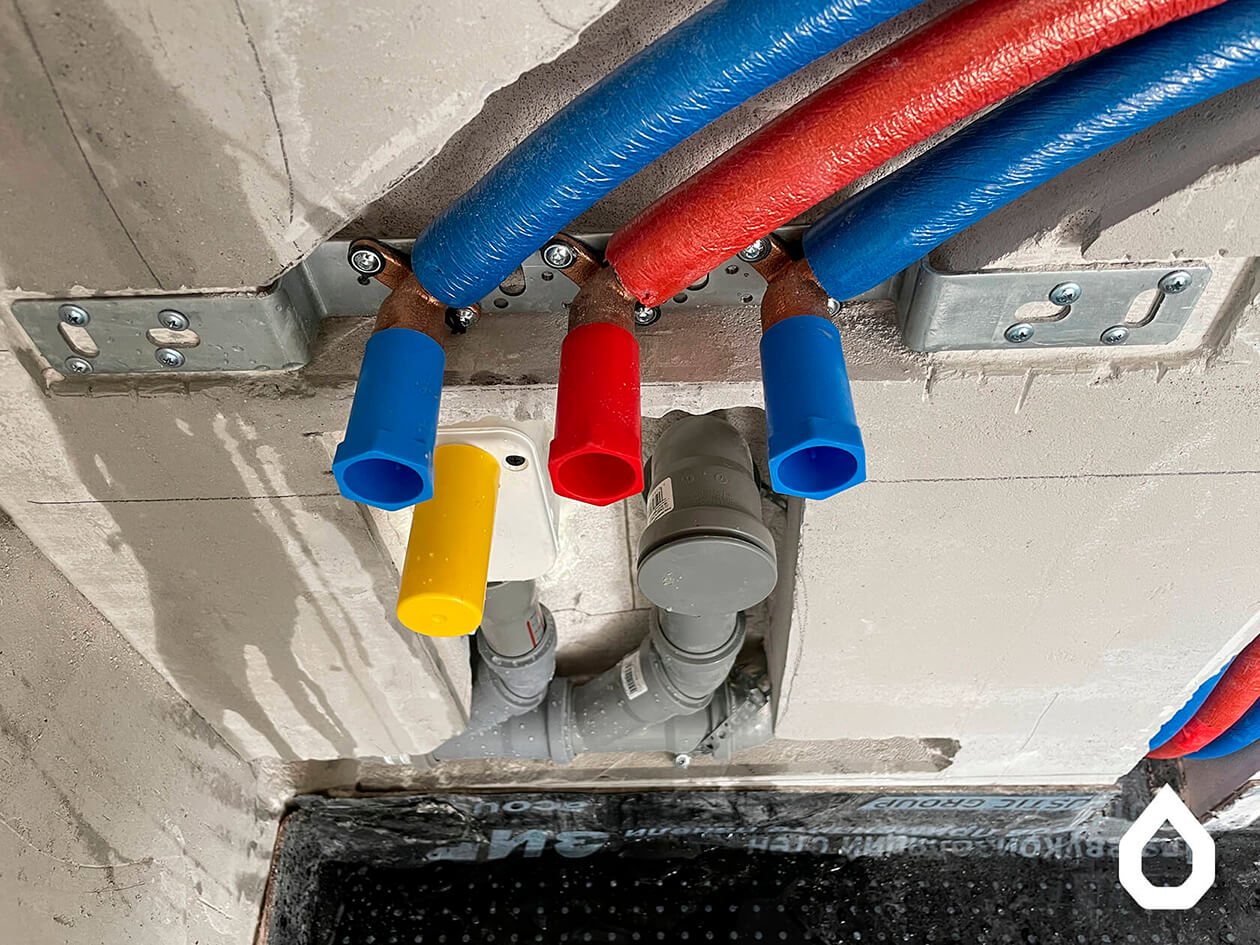

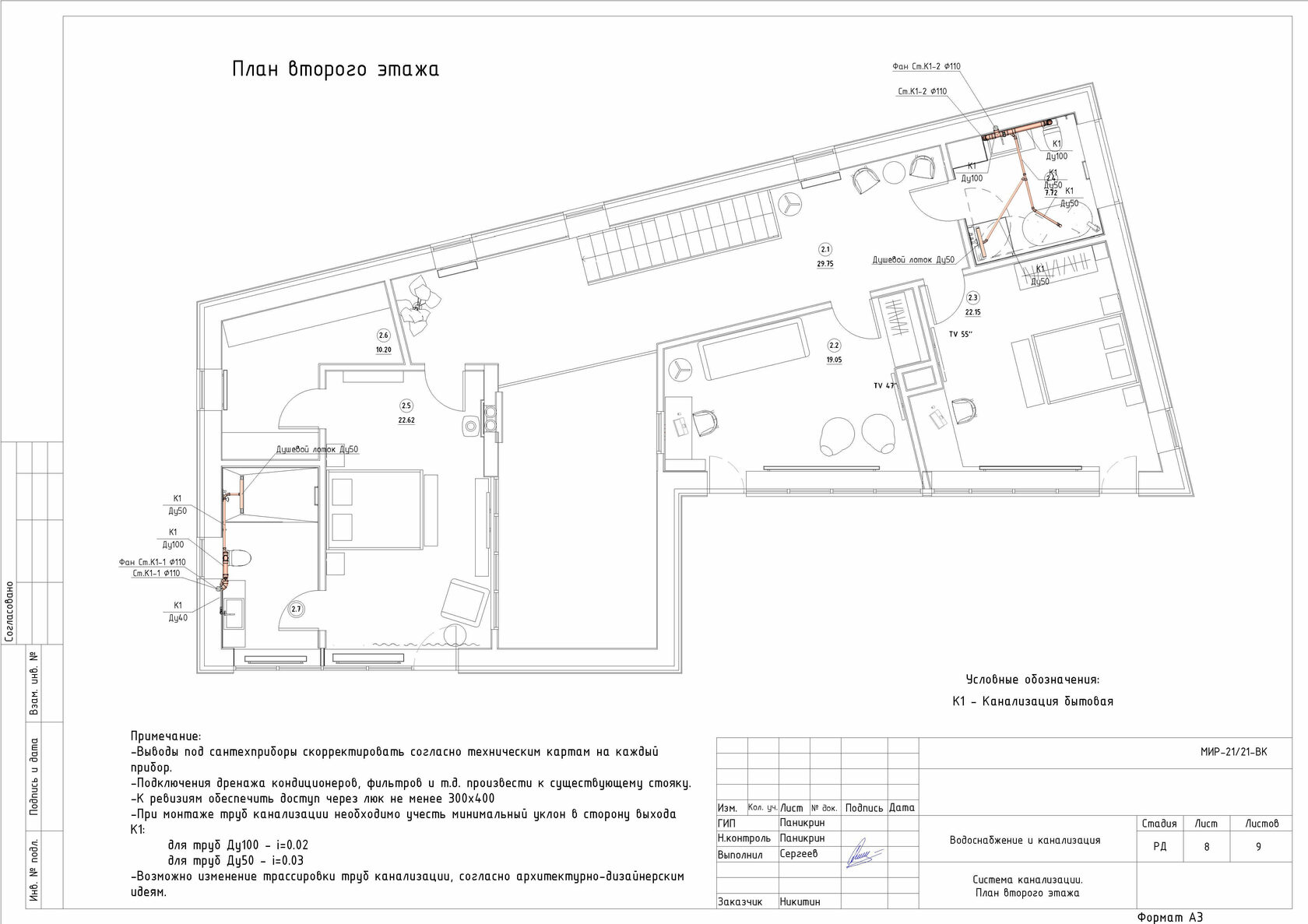

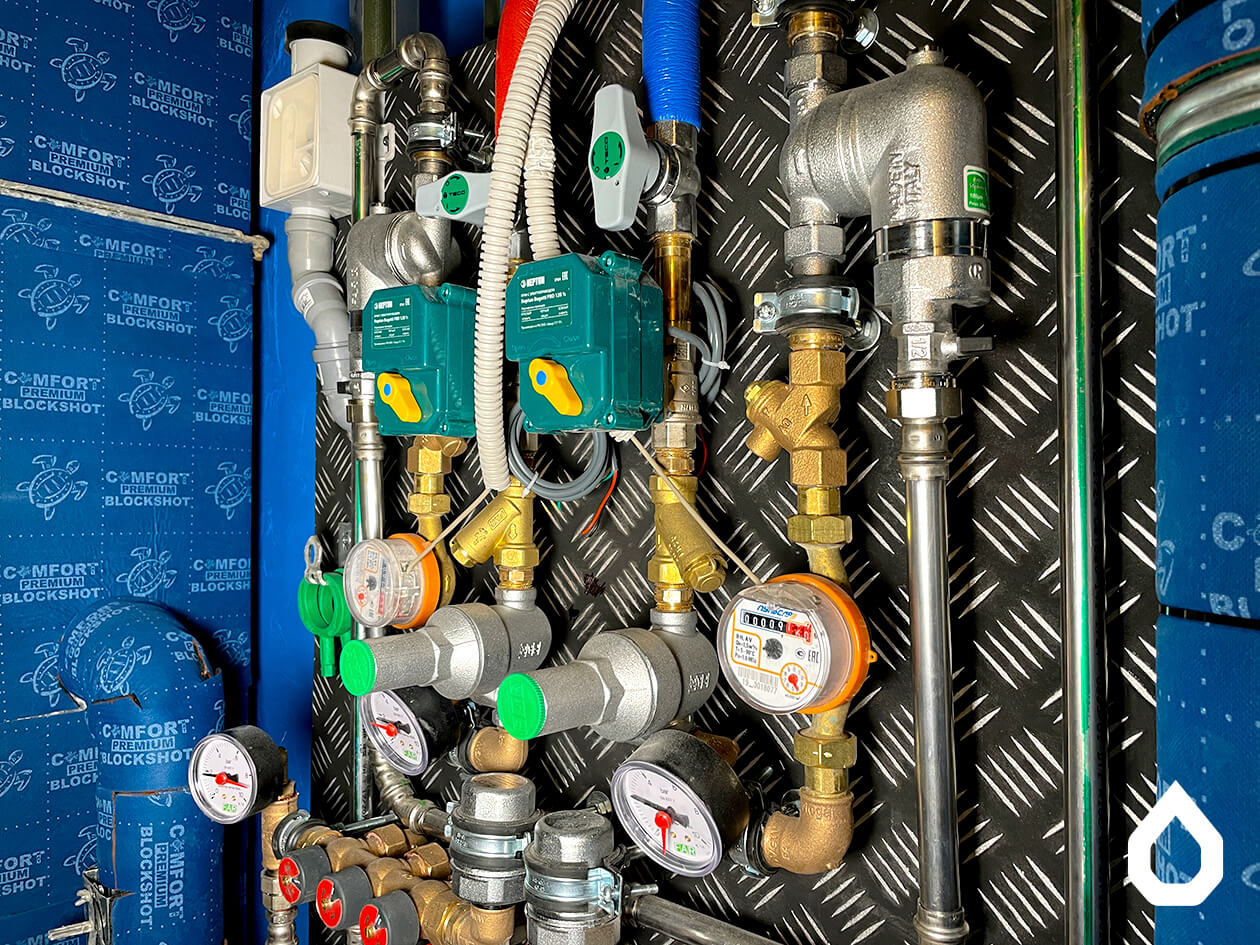

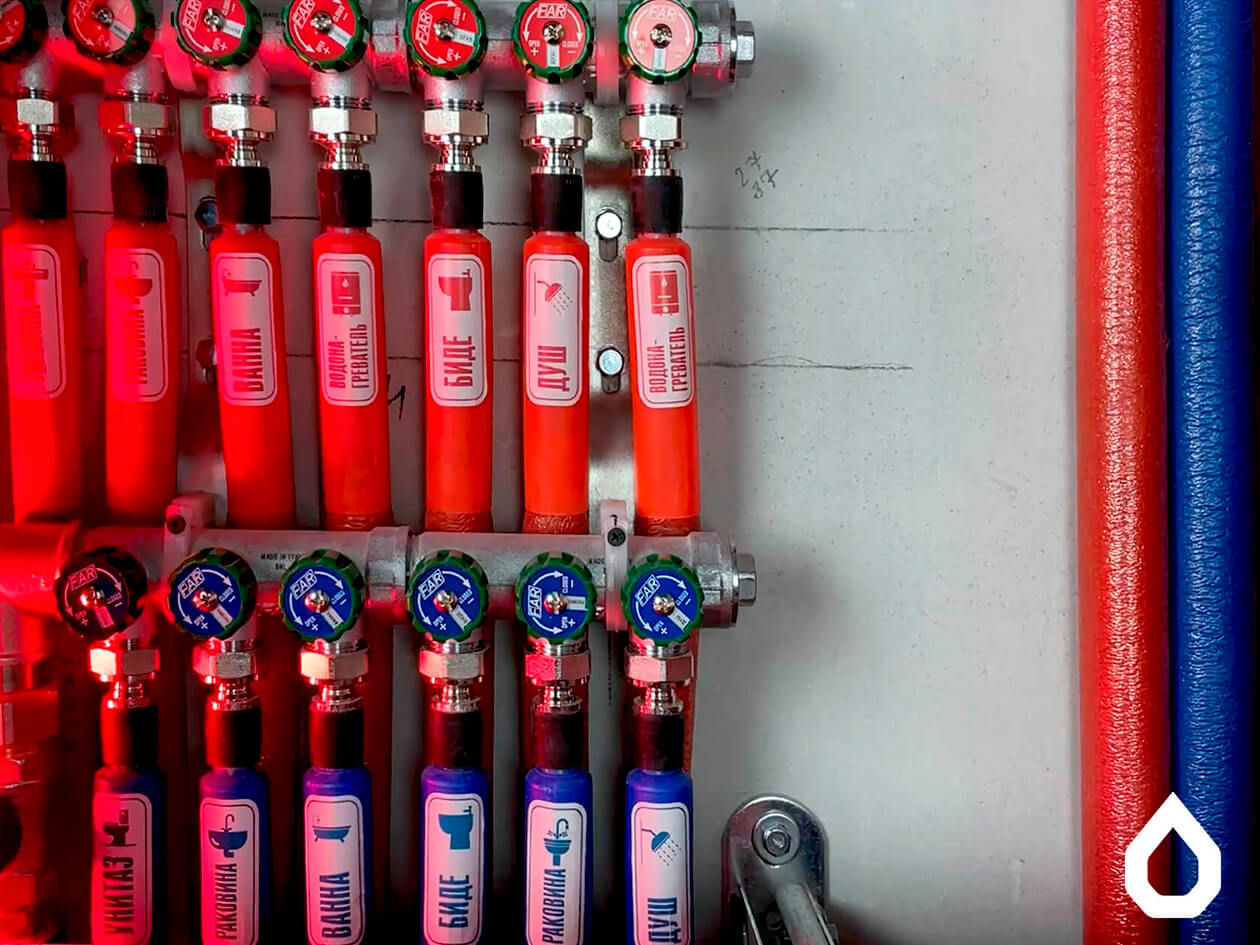

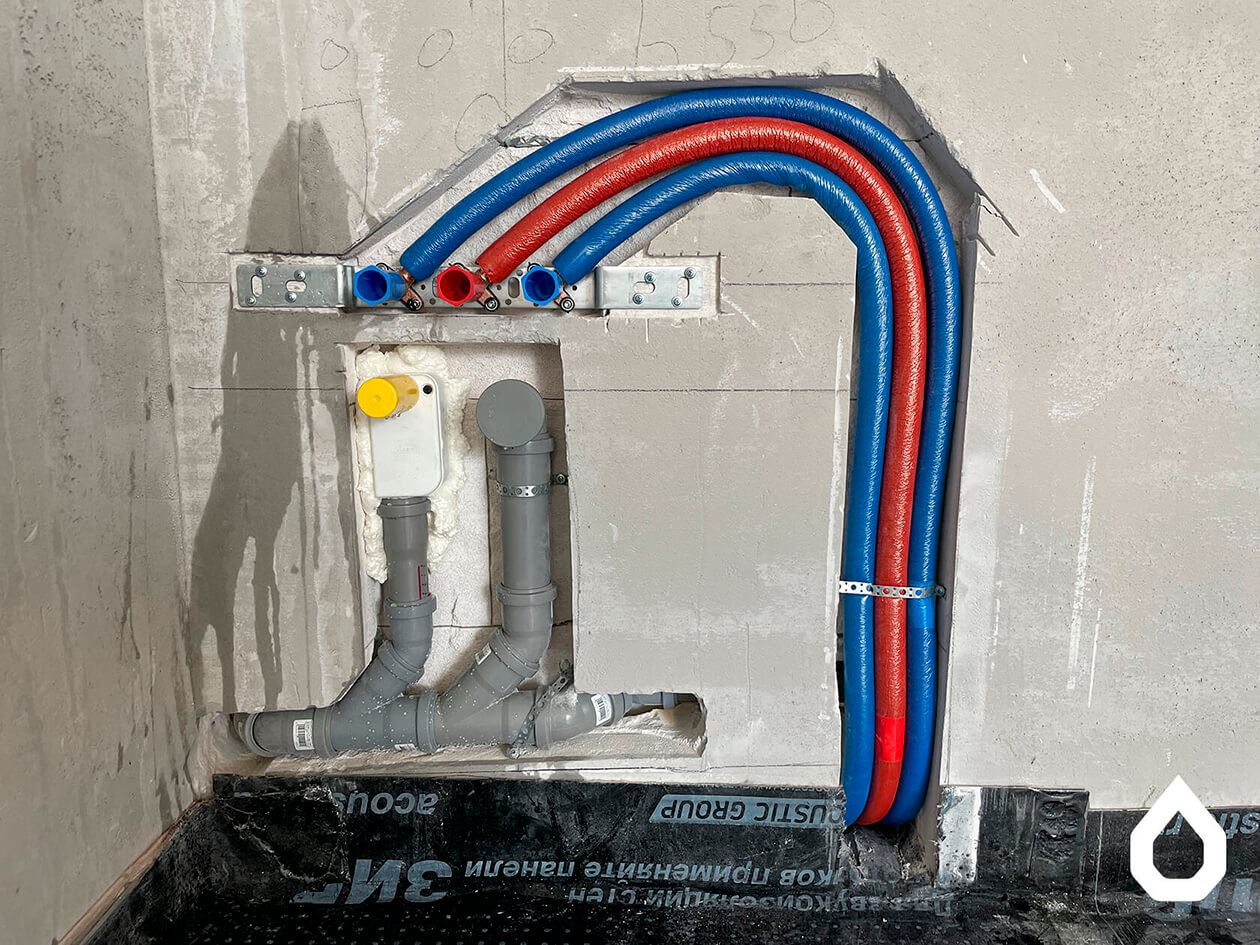

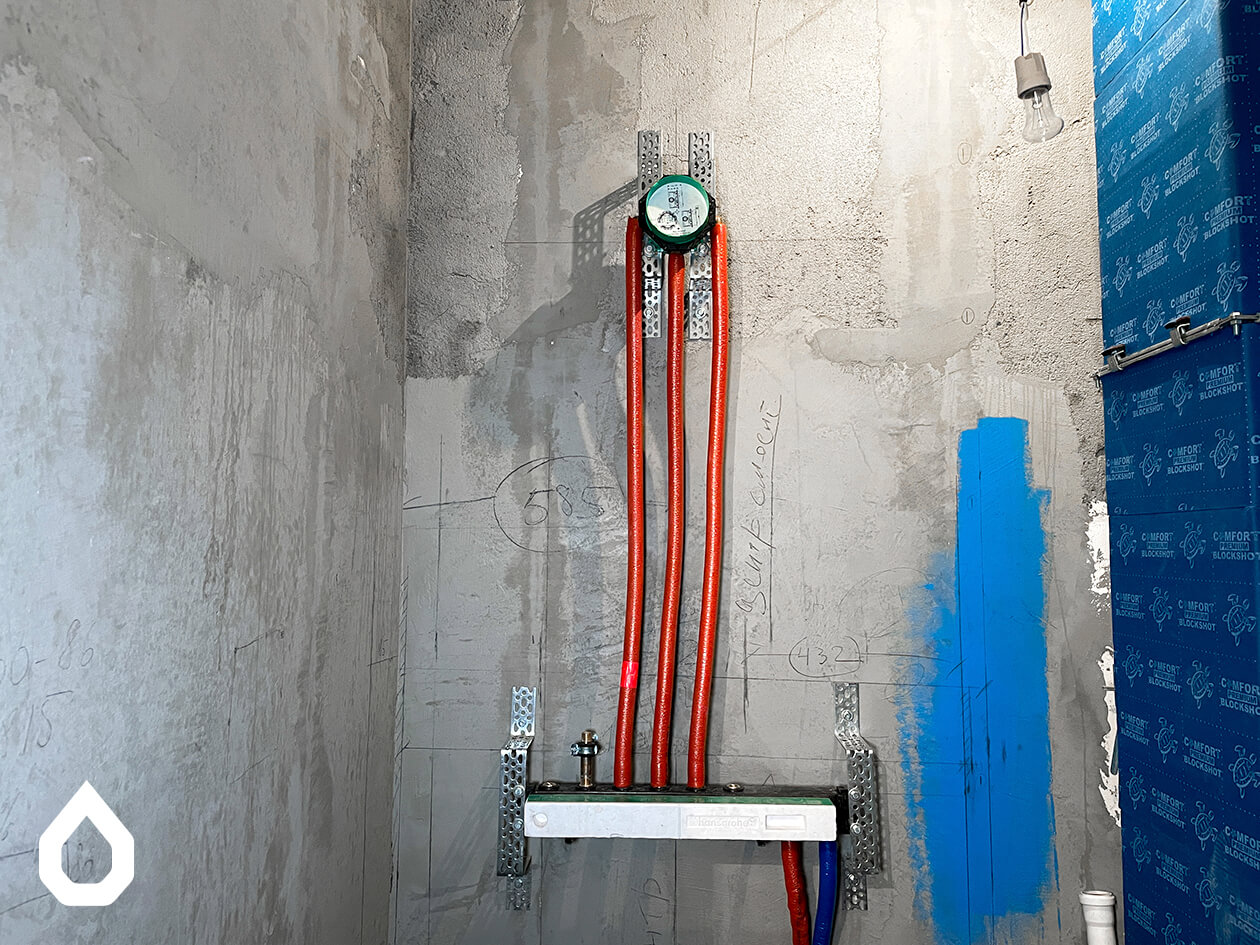

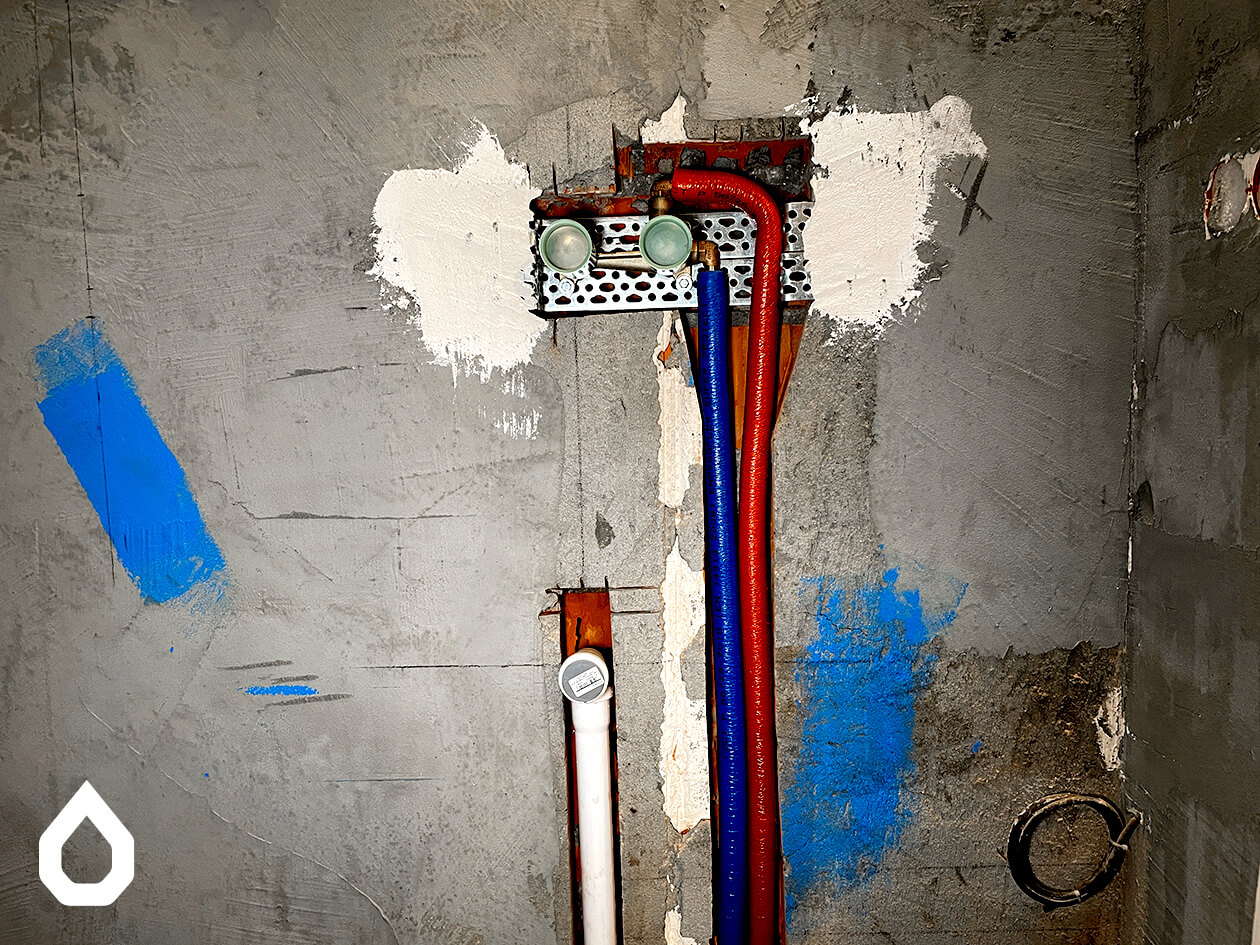

Проект водоснабжения включает в себя распределительные коллекторы и трубопроводы водоразбора. Узлы ввода и распределения стоят в инженерных каналах. На вводе следующие элементы: шаровый кран, комплект защиты от протечки, фильтр грубой очистки, редуктор давления, счетчик водяной, обратный клапан и фильтр тонкой очистки. Материал труб — сшитый полиэтилен фирмы ТЕСЕ. Коллекторы ¾ × ¾ с выходами под евроконус. Канализация — PPs трубы Ostendorf и RAU-PP Rehau на стояках.

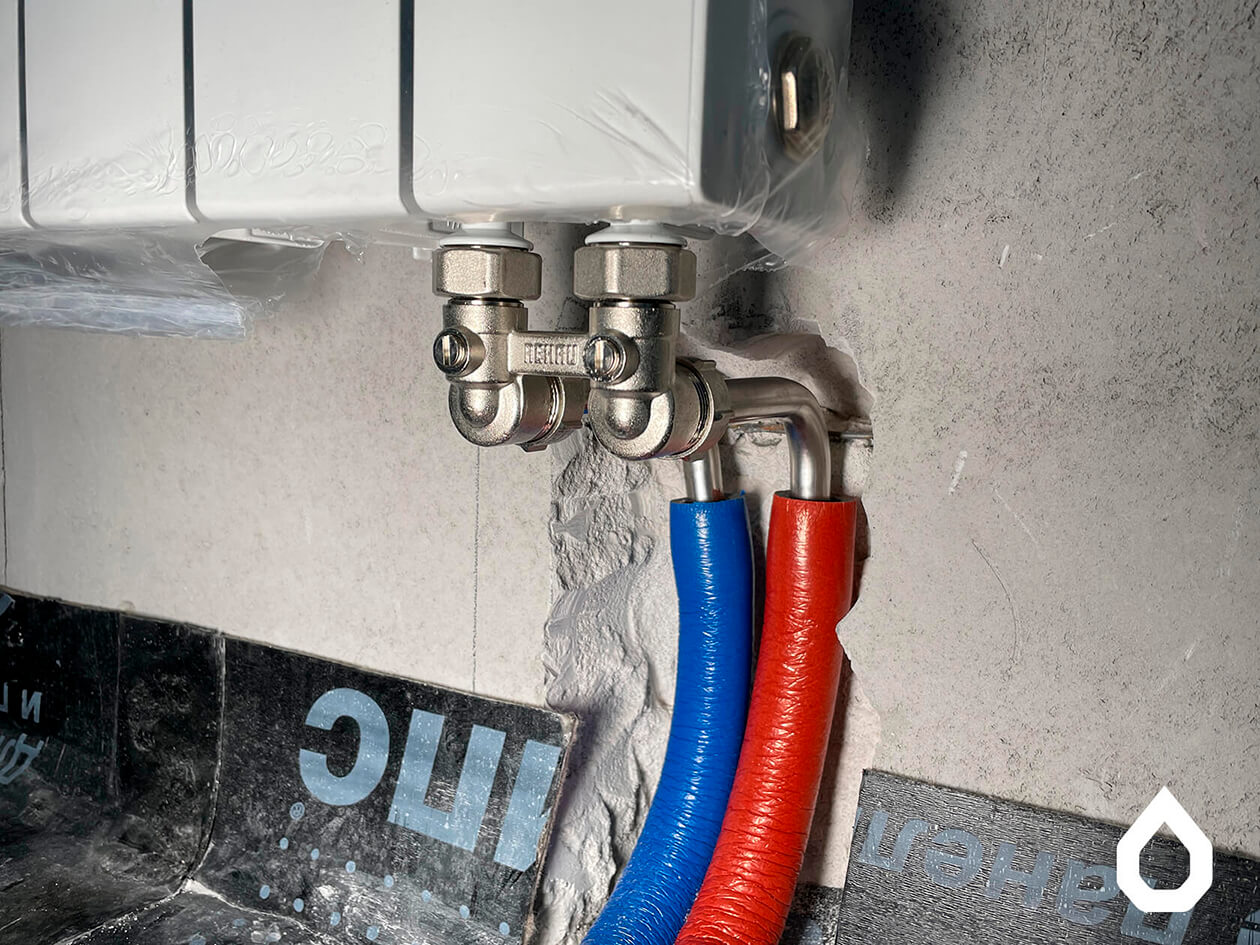

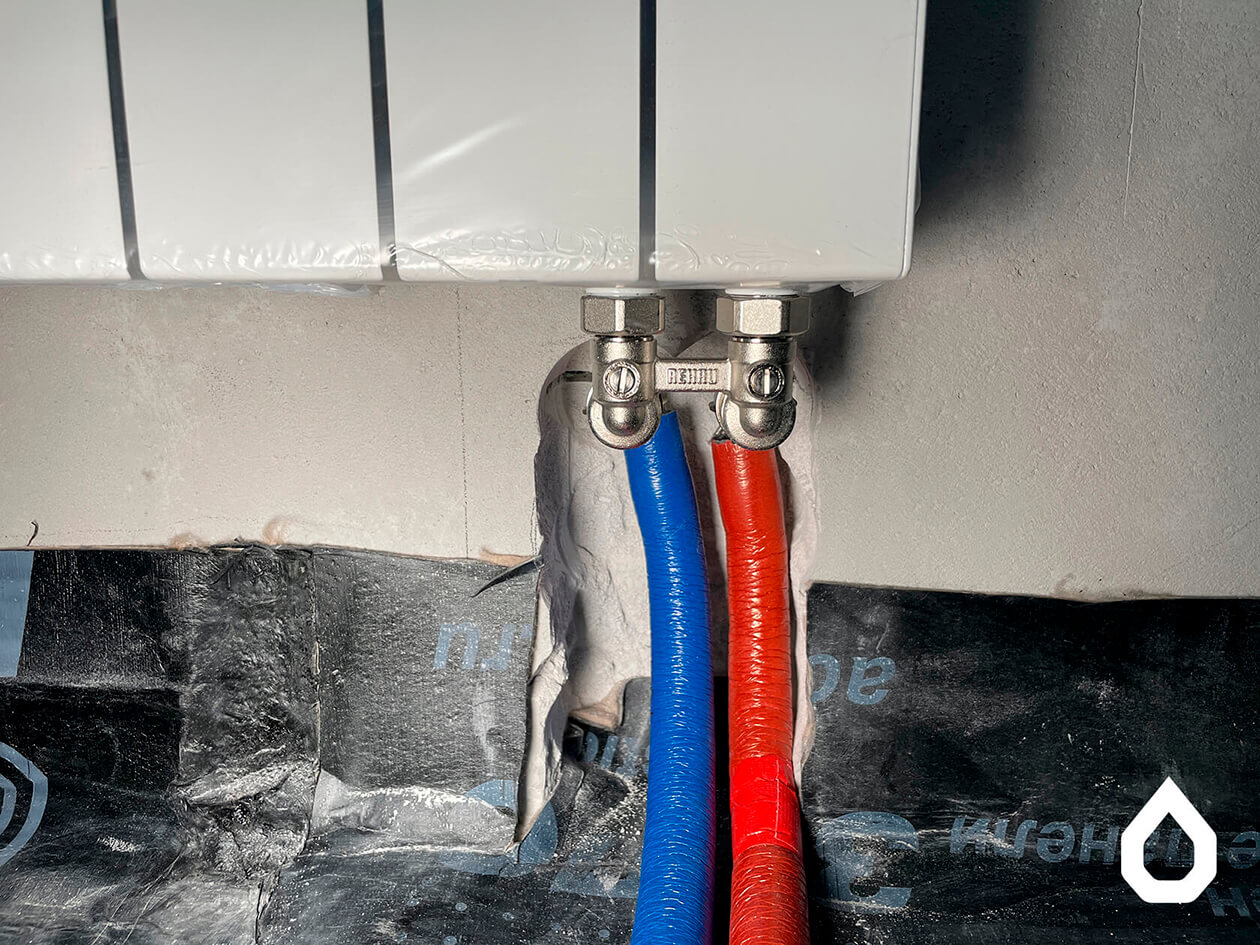

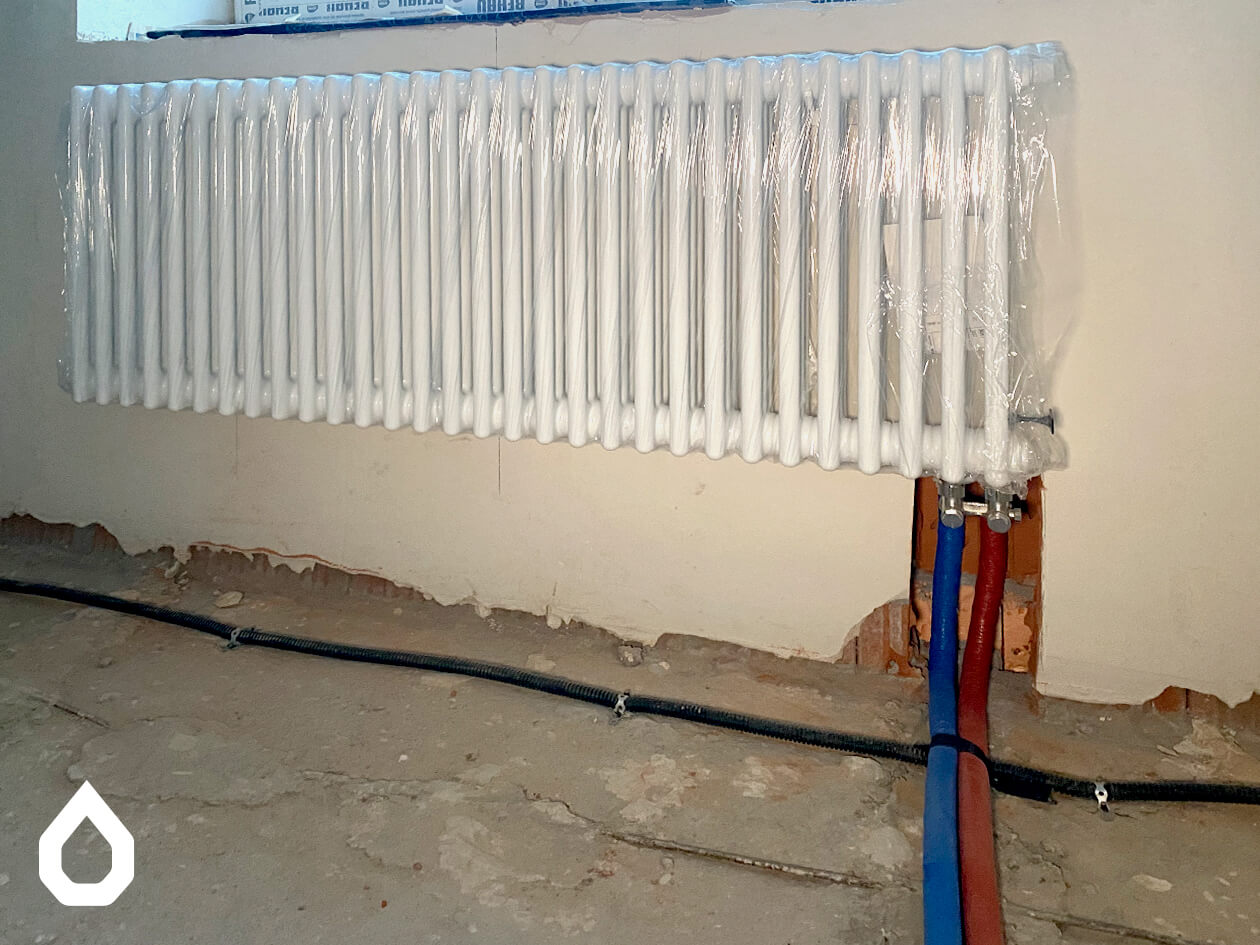

Схема отопления коллекторно-лучевая. Приборы отопления: стальной радиатор Zehnder Charleston, внутрипольные конвекторы Itermic и конвекторы Jaga Mini Canal установленные застройщиком. Обвязка радиатора угловым мультифлексом. Обвязка конвекторов — вентильные краны. Регулировка температуры помещений за счет «Умного дома».

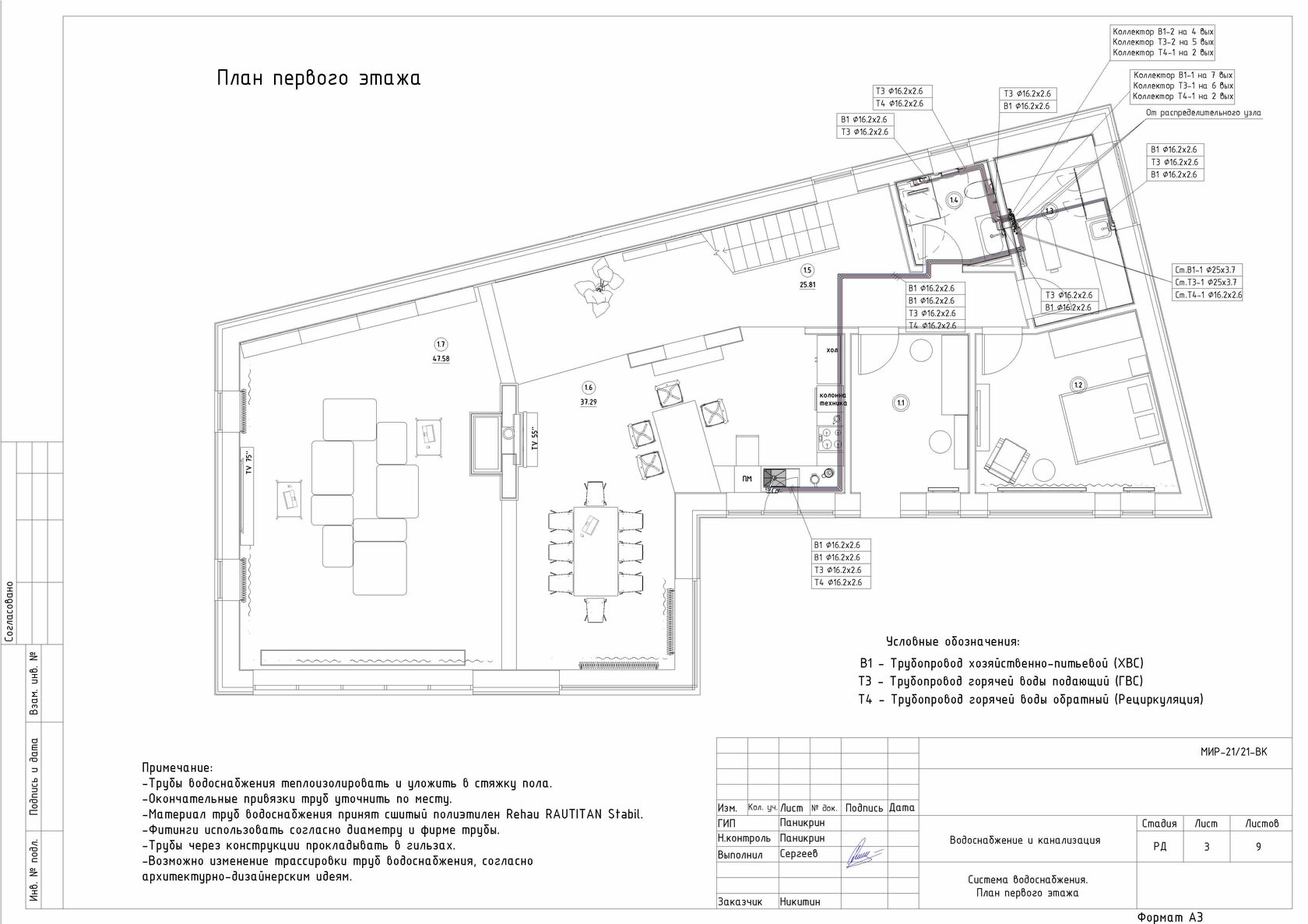

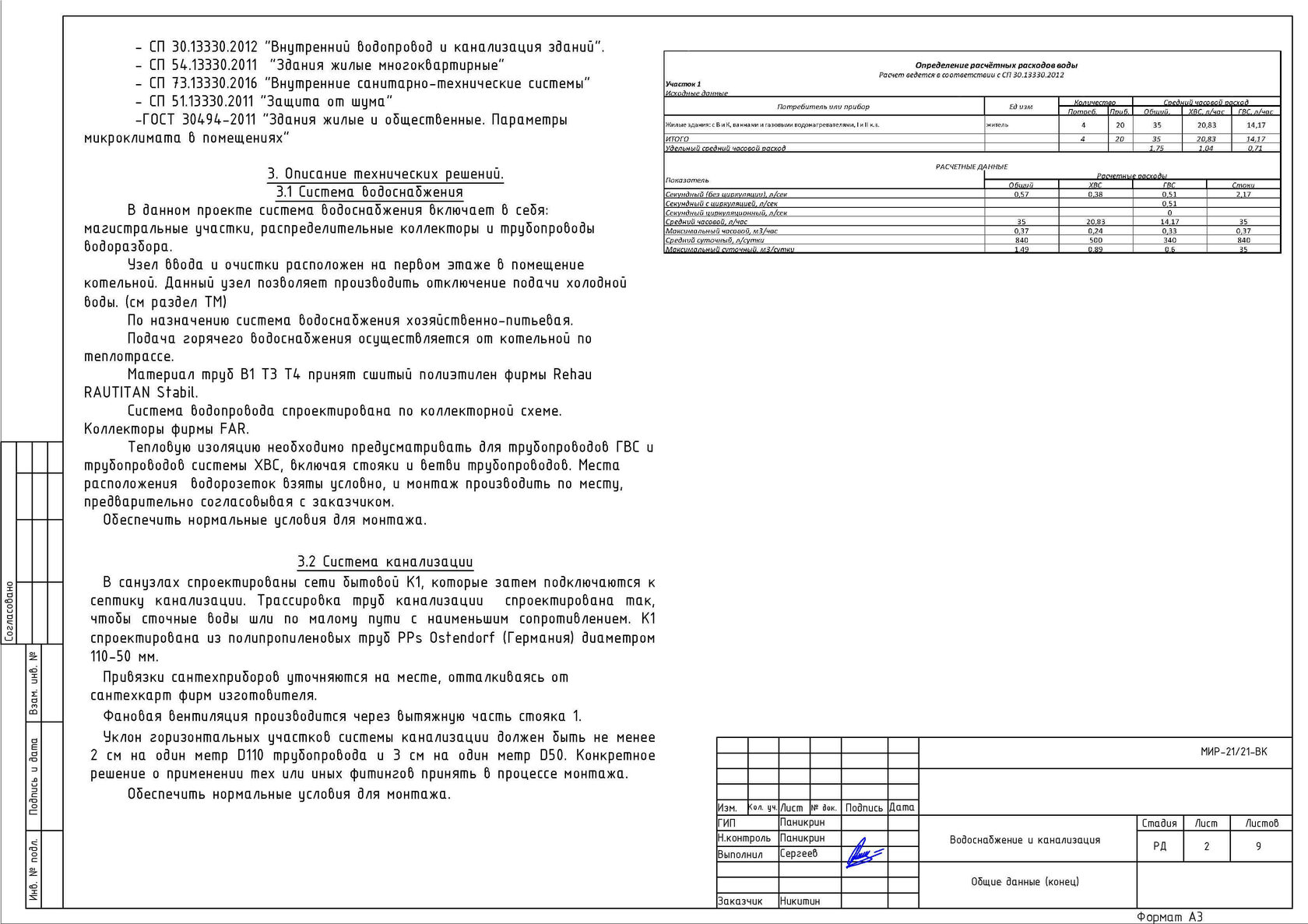

В данном проекте система водоснабжения включает в себя распределительные коллекторы и трубопроводы для водоразбора. Узлы ввода и распределения воды находятся в инженерных каналах, позволяя производить очистку и отключение подачи холодной и горячей воды. Система предназначена для хозяйственно-питьевого использования. Вводные элементы включают шаровые краны, комплекты защиты от протечки, фильтры грубой и тонкой очистки, редуктор давления и обратный клапан. Система водопровода спроектирована по коллекторной схеме с использованием сшитого полиэтилена.
